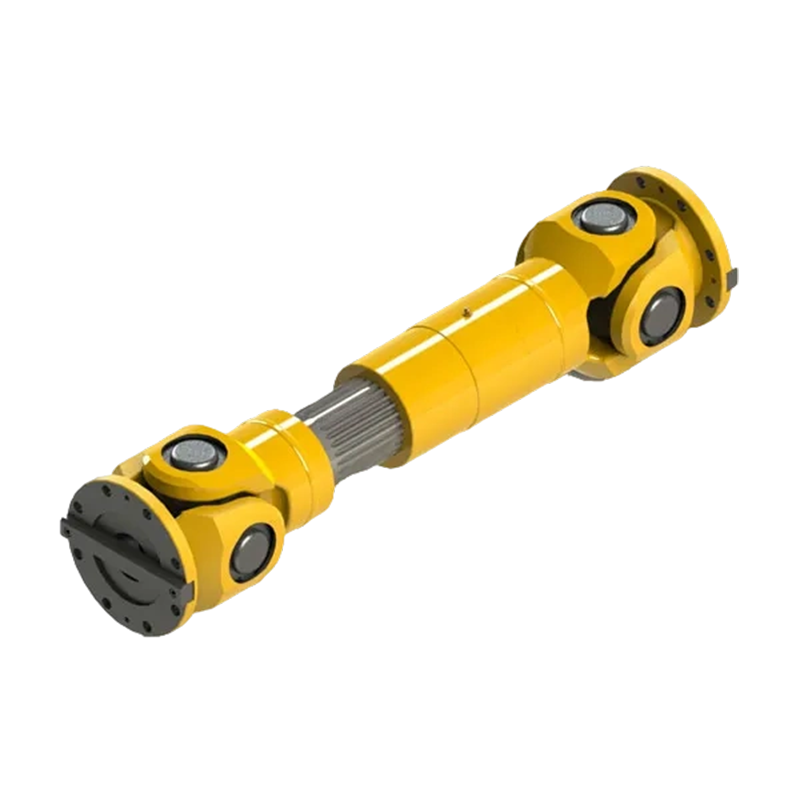

Accouplement universel soudé à expansion standard SWC-BH

Name: Accouplement universel soudé à expansion standard SWC-BH
Rating: 5 (99 reviews)

Joint universel soudé télescopique standard SWC-BH est une solution de transmission de puissance efficace et polyvalente conçue spécifiquement pour transmettre un couple important entre des arbres présentant des écarts angulaires. Son cœur réside dans la structure télescopique unique, qui lui permet de compenser de manière flexible le déplacement axial et de s'adapter à un désalignement angulaire important, réduisant ainsi efficacement la charge de contrainte sur les équipements connectés et améliorant la fiabilité de l'ensemble du système de transmission. Cette série de produits est fabriquée à l’aide d’une technologie de soudage de précision, avec une résistance structurelle et une durabilité extrêmement élevées. Sa capacité portante nominale de couple peut atteindre jusqu'à 1 000 kN · m, ce qui peut répondre à divers défis industriels difficiles. Lors de la construction de chaînes de transmission de puissance complexes, cette structure soudée robuste est souvent associée à des composants tels qu'un accouplement à engrenages en nylon ou un accouplement à engrenages à manchon en nylon pour garantir une sortie de puissance précise et stable dans différentes conditions de fonctionnement.

Le joint universel soudé télescopique standard SWC-BH suit strictement les normes de l'industrie en matière de production et présente une excellente compatibilité et cohérence. Il est largement utilisé dans des domaines industriels clés tels que la métallurgie, les mines, l’énergie et la manutention. Ses caractéristiques faciles à installer et à entretenir peuvent réduire considérablement les coûts d'exploitation des entreprises et raccourcir les temps d'arrêt des équipements, offrant ainsi des garanties pour le fonctionnement continu des machines lourdes.

Contacterez-nous

Téléchargement PDF

PRÉCV: Accouplement universel à bride de type SWC-WF sans soudure par expansion
SUIV: Raccord universel à bride d'expansion standard SWC-BF

Paramètres du produit

Envoyer un message

PARAMÈTRES TECHNIQUES

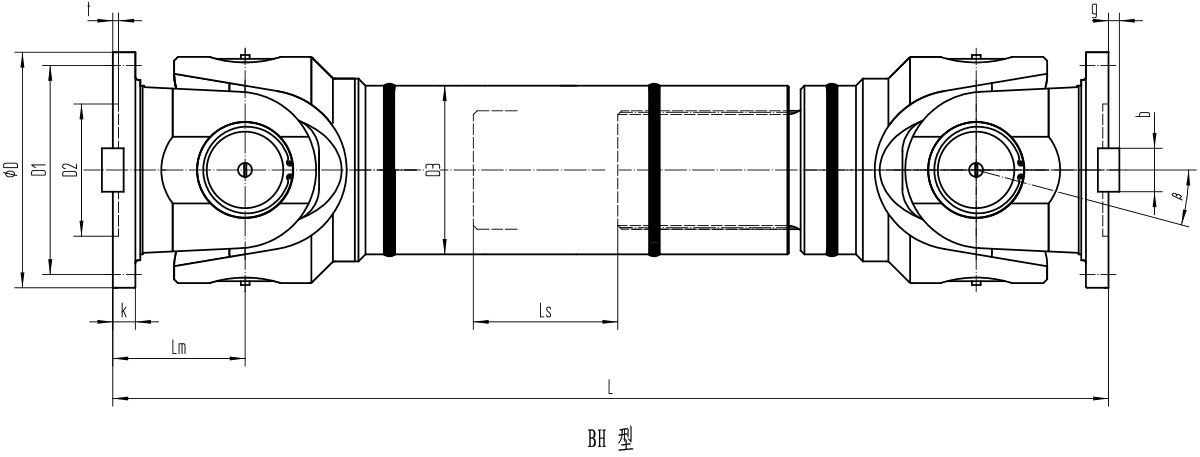

Paramètres de base et dimensions principales de l'accouplement universel soudé à expansion standard BH

Tapez	Diamètre de rotation D/mm	Couple nominal Tn/kN·m	Couple de fatigue Tf/kN·m	Durée de vie des roulements facteur L	Angle de l'axe β/(°)	Extension contracté quantité Ls/mm	Dimension/mm										Moment d'inertie I/kg·m²		Messe m/kg
Tapez	Diamètre de rotation D/mm	Couple nominal Tn/kN·m	Couple de fatigue Tf/kN·m	Durée de vie des roulements facteur L	Angle de l'axe β/(°)	Extension contracté quantité Ls/mm	L _min	D₁ (jS11)	D₂ (H7)	D₃	L _m	n×φd	k	t	b (h9)	g	L _min	Augmentation 100mm	L _min	Augmentation 100mm
SWC100BH	100	2.5	1.25	5,795×10 ^-4	≤25	55	405	84	57	60	55	6×φ9	7	2.5	-	-	0.004	0.0002	6.1	0.35
SWC120BH	120	5	2.5	4,641×10 ^-3	≤25	80	485	102	75	70	65	8×φ11	8	2.5	-	-	0.011	0.0004	10.8	0.55
SWC150BH	150	10	5	0,51×10 ^-1	≤25	80	590	130	90	89	80	8×φ13	10	3	-	-	0.042	0.0016	24.5	0.85
SWC180BH	180	22.4	11.2	0.245	≤15	100	840	155	105	114	110	8×φ17	17	5	24	7	0.175	0.007	70	2.8
SWC200BH	200	36	18	1.115	≤15	110	860	170	120	133	115	8×φ17	17	5	28	8	0.314	0.013	98	3.7
SWC225BH	225	56	28	7.812	≤15	140	920	196	135	152	120	8×φ17	20	5	32	9	0.538	0.023	122	4.9
SWC250BH	250	80	40	2,82×10 ¹	≤15	140	1035	218	150	168	140	8×φ19	25	6	40	12.5	0.966	0.028	172	5.3
SWC285BH	285	120	58	8,28 × 10 ¹	≤15	140	1190	245	170	194	160	8×φ21	27	7	40	15	2.011	0.05	263	6.3
SWC315BH	315	160	80	2,79 × 10 ²	≤15	140	1315	280	185	219	180	10×φ23	32	8	40	15	3.605	0.08	382	8
SWC350BH	350	225	110	7,44×10 ²	≤15	150	1440	310	210	245	194	10×φ23	35	8	50	16	5.316	0.146	532	11.5
SWC390BH	390	320	160	1,86×10 ³	≤15	170	1590	345	235	267	215	10×φ25	40	8	70	18	12.16	0.222	738	15
SWC440BH	440	500	250	8,25×10 ³	≤15	190	1875	390	255	325	260	16×φ28	42	10	80	20	21.42	0.474	1190	21.7
SWC490BH	490	700	350	2,154 × 10 ⁴	≤15	190	1985	435	275	351	270	16×φ31	47	12	90	22.5	34.10	0.69	1542	27.3
SWC550BH	550	1000	500	6,335×10 ⁴	≤15	240	2300	492	320	426	305	16×φ31	50	12	100	22.5	68.92	1.357	2380	34
