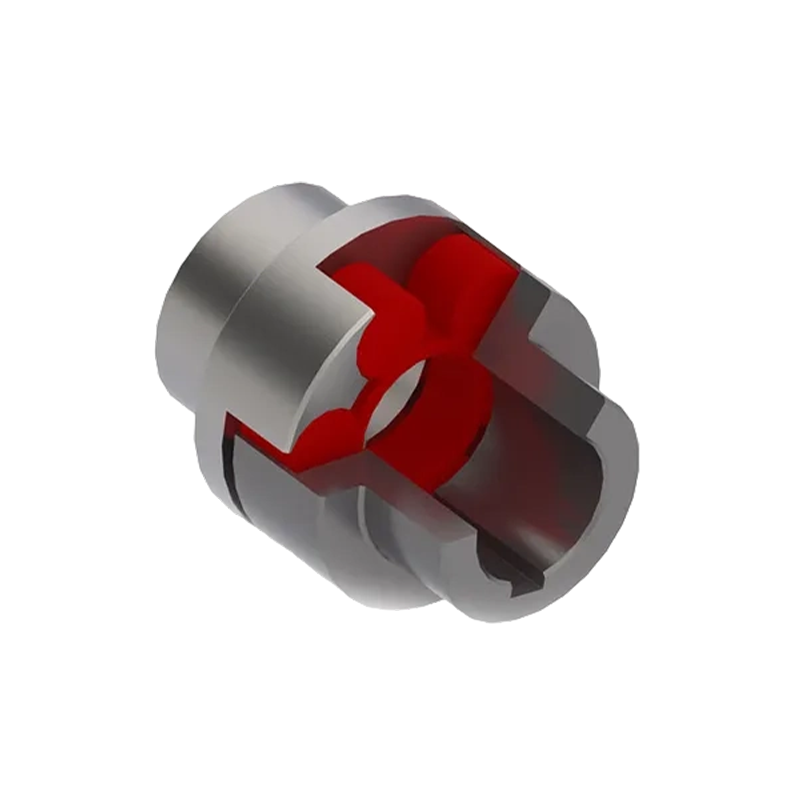

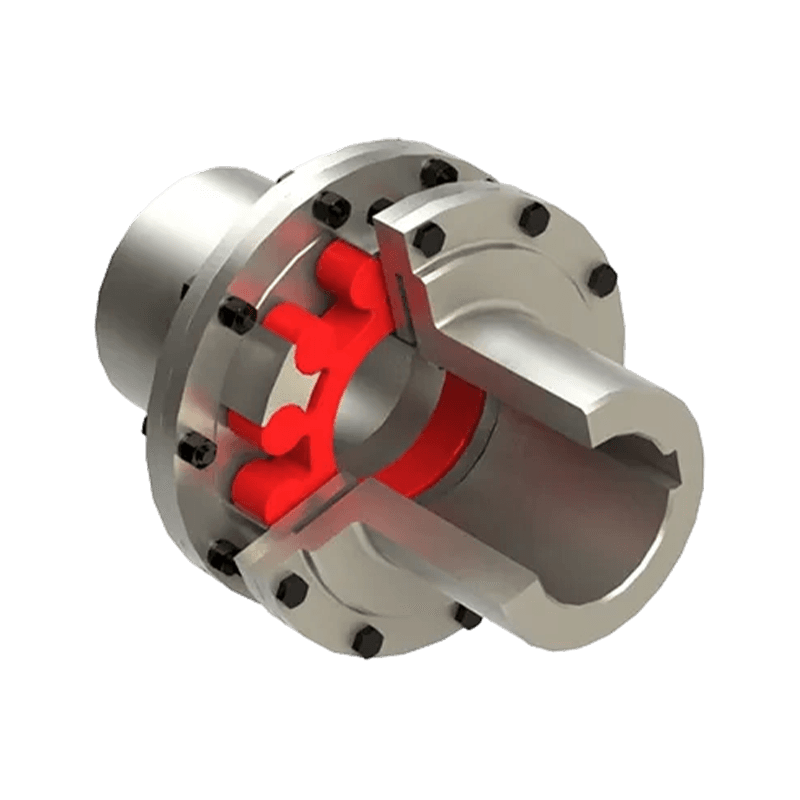

Caractéristiques de conception structurelle du couplage élastique en forme de prune

La conception d'un accouplement élastique en forme de prune se concentre sur la transmission stable du couple, la réduction des vibrations et la capacité à s'adapter au désalignement de l'arbre pendant le fonctionnement mécanique. La structure se compose généralement de deux moyeux métalliques usinés avec précision et d'un insert en élastomère en forme d'élément multilobé en forme de prune ou d'étoile. Ce concept de conception est étroitement lié au principe de fonctionnement d'un Accouplement à mâchoires et accouplement araignée , où un élément flexible placé entre deux moyeux absorbe les chocs et permet un léger mouvement pendant le fonctionnement. L'insert en élastomère est installé entre les mâchoires des moyeux, permettant une flexibilité en torsion tout en conservant une forte efficacité de transmission du couple. La géométrie de l'insert en prune répartit la contrainte sur plusieurs surfaces de contact, empêchant ainsi une concentration localisée de force pendant la rotation. Lorsque le couple est transmis à travers l'accouplement, l'élastomère se comprime légèrement dans les fentes des mâchoires, absorbant les fluctuations d'énergie et lissant le processus de transfert de puissance. Cette approche structurelle améliore la stabilité opérationnelle et réduit les vibrations sur les machines connectées. De plus, la conception réduit le contact métal sur métal, ce qui minimise le bruit et l'usure mécanique lors d'un fonctionnement à long terme.

Zhongye Heavy Industry Technology (Zhenjiang) Co., Ltd. intègre l'analyse technique assistée par ordinateur dans le développement structurel de nos accouplements. Grâce à la modélisation numérique et à la simulation mécanique, nous analysons les modèles de déformation de l'élément élastique de l'araignée et évaluons la répartition des contraintes lors du chargement par couple. Ce processus permet à nos ingénieurs d'affiner le profil de l'insert en forme de prune afin que notre accouplement conserve une élasticité et un équilibre structurel constants pendant le fonctionnement. Le principe de conception modulaire permet également à l'accouplement de s'adapter à différentes tailles d'arbre et niveaux de couple. En ajustant les dimensions du moyeu et la dureté de l'élastomère, Zhongye Heavy Industry Technology (Zhenjiang) Co., Ltd. produit des accouplements élastiques en forme de prune qui fonctionnent de manière similaire aux systèmes avancés d'accouplement à mâchoires et d'accouplement araignée tout en maintenant une efficacité élevée dans une large gamme d'applications industrielles, notamment l'exploitation minière, la métallurgie, les équipements hydrauliques et les machines portuaires.

La sélection des matériaux influence directement les performances structurelles et la durabilité d'un accouplement élastique en forme de prune. Les moyeux sont généralement fabriqués en acier allié à haute résistance ou en acier au carbone, garantissant une rigidité suffisante pour résister à des charges de couple élevées sans déformation. Les processus de traitement thermique améliorent la dureté de la surface et la résistance à la fatigue, permettant aux moyeux de conserver leur précision dimensionnelle pendant une rotation continue. Les principes de conception utilisés dans les systèmes Jaw Coupling et Spider Coupling s'appliquent également ici, où une structure de moyeu rigide supporte un élément en élastomère flexible qui absorbe les chocs et les vibrations. L'insert en élastomère, communément appelé élément araignée, est le composant central responsable de la flexibilité. Le matériau utilisé pour cette araignée doit équilibrer l’élasticité, la résistance à la traction et la résistance à la fatigue. Si le matériau est trop mou, l'efficacité de la transmission du couple diminue ; si c'est trop dur, l'absorption des vibrations devient limitée. Les ingénieurs doivent donc sélectionner des élastomères avec une dureté Shore appropriée pour répondre aux exigences de couple opérationnel. Des matériaux tels que le polyuréthane ou le caoutchouc synthétique spécialisé sont couramment utilisés en raison de leur résistance à l’usure, à l’exposition à l’huile et aux fluctuations de température.

Zhongye Heavy Industry Technology (Zhenjiang) Co., Ltd. effectue des tests complets de matériaux pour garantir des performances constantes. Les tests en laboratoire comprennent l'évaluation de la résistance à la traction, la mesure de la déformation rémanente à la compression, les tests de fatigue dynamique et l'analyse du vieillissement thermique. Ces tests confirment que l'araignée en élastomère conserve sa flexibilité pendant des millions de cycles de rotation sans fissuration ni déformation permanente. L'interaction entre le matériau du moyeu et celui de l'araignée influence également l'efficacité globale de l'accouplement. Les mâchoires métalliques doivent avoir des surfaces de contact lisses et précises afin que l'élément araignée puisse se comprimer uniformément lors de la transmission du couple. Grâce à des combinaisons de matériaux optimisées, Zhongye Heavy Industry Technology (Zhenjiang) Co., Ltd. garantit que nos accouplements élastiques en forme de prune offrent des performances comparables aux systèmes d'accouplement à mâchoires et d'accouplement araignée de haute qualité largement utilisés dans la transmission de puissance industrielle. Cette conception de matériaux équilibrés permet à nos accouplements de fonctionner de manière fiable dans des environnements exigeants tels que les équipements miniers, les machines métallurgiques, les systèmes de levage et les installations de traitement de l'eau.

Une caractéristique structurelle importante d'un accouplement élastique en forme de prune est sa capacité à s'adapter au désalignement de l'arbre tout en maintenant une transmission de couple efficace. Lors de l'installation de machines ou d'un fonctionnement à long terme, un alignement parfait entre les arbres connectés est rarement maintenu. La dilatation thermique, les vibrations mécaniques et les mouvements structurels peuvent créer un désalignement angulaire, parallèle ou axial. L'élément élastique en étoile à l'intérieur de l'accouplement compense ces écarts sans transférer de contraintes excessives aux arbres ou aux roulements. Ce concept fonctionnel reflète le comportement de fonctionnement d'un accouplement à mâchoires et d'un accouplement à araignée, où l'araignée en élastomère fléchit entre les mâchoires métalliques. La conception en forme de prune permet une déformation contrôlée sous charge, permettant à l'accouplement d'absorber les écarts d'alignement tout en continuant à transmettre le mouvement de rotation en douceur. Les multiples lobes de l'araignée répartissent les contraintes de torsion sur plusieurs points de contact, évitant ainsi une fatigue localisée.

Un désalignement angulaire se produit lorsque les deux arbres se croisent légèrement sous un angle plutôt que de former une ligne droite. Dans cette situation, l'élément araignée fléchit latéralement lorsque les moyeux tournent, empêchant les contraintes de flexion d'atteindre les arbres. Un désalignement parallèle se produit lorsque les arbres restent parallèles mais se déplacent latéralement. L'araignée élastique absorbe ce déplacement par compression et expansion dans les fentes des mâchoires. Le désalignement axial, qui peut se produire en raison de la croissance thermique dans les systèmes à arbre long, est également compensé par une légère compression de l'insert en élastomère. Zhongye Heavy Industry Technology (Zhenjiang) Co., Ltd. utilise des équipements d'analyse par éléments finis et de test de rotation pour évaluer la tolérance de désalignement de nos accouplements. Ces tests mesurent la rigidité en torsion, la flexibilité angulaire et les niveaux de vibrations dans des conditions de fonctionnement simulées. Notre équipe d'ingénieurs ajuste la géométrie de l'araignée et la dureté des matériaux pour optimiser la flexibilité tout en maintenant la capacité de couple. Grâce à cette approche de conception, Zhongye Heavy Industry Technology (Zhenjiang) Co., Ltd. produit des accouplements élastiques en forme de prune qui offrent une compensation fiable du désalignement similaire aux systèmes avancés d'accouplement à mâchoires et d'accouplement araignée utilisés dans les équipements industriels modernes.

Les machines industrielles fonctionnent souvent dans des conditions de charge fluctuantes, en particulier dans les équipements tels que les convoyeurs, les concasseurs, les pompes et les grues. Ces machines subissent des pics de couple lors du démarrage, du freinage ou des changements brusques de charge. L'accouplement élastique en forme de prune absorbe ces chocs grâce à la déformation élastique de l'insert en étoile, qui fonctionne comme un tampon de torsion entre les deux moyeux. L'élément araignée se comprime légèrement lorsque le couple augmente soudainement, stockant de l'énergie mécanique dans le matériau élastomère. À mesure que la charge se stabilise, le matériau reprend progressivement sa forme initiale, libérant ainsi l’énergie stockée de manière contrôlée. Ce processus réduit les contraintes mécaniques soudaines et facilite le processus de transmission de puissance. Le même principe est largement utilisé dans les conceptions de couplage à mâchoires et de couplage araignée, où l'élément araignée sert d'interface d'amortissement entre les moyeux métalliques.

La forme multilobée en prune améliore l'absorption des vibrations en répartissant uniformément les forces de compression sur l'insert. Au lieu de concentrer la force sur une seule surface, chaque lobe participe à absorber les fluctuations de torsion. Cette conception réduit l’amplitude des vibrations et limite le bruit généré par les machines tournantes. Zhongye Heavy Industry Technology (Zhenjiang) Co., Ltd. évalue les performances d'amortissement à l'aide d'un équipement d'essai dynamique qui mesure les niveaux de vibration, la réponse aux fluctuations de couple et la stabilité en rotation. Nos ingénieurs analysent l'influence des différents niveaux de dureté des élastomères sur la réduction des vibrations et l'efficacité de la transmission du couple. Les résultats de ces tests guident la conception d’inserts araignée adaptés à diverses industries. Par exemple, les élastomères plus souples offrent une capacité d'amortissement plus élevée pour les pompes et les compresseurs, tandis que les matériaux plus durs offrent une plus grande capacité de couple pour les machines minières lourdes. En combinant une géométrie d'araignée optimisée avec une construction de moyeu durable, Zhongye Heavy Industry Technology (Zhenjiang) Co., Ltd. développe des accouplements élastiques en forme de prune qui fonctionnent efficacement dans des environnements industriels exigeants tout en partageant les mêmes avantages mécaniques que ceux trouvés dans les solutions avancées d'accouplement à mâchoires et d'accouplement araignée.

La conception structurelle d'un accouplement élastique en forme de prune permet une configuration modulaire, permettant à l'accouplement de s'adapter à différentes tailles de machines et exigences opérationnelles. L'accouplement se compose de deux moyeux et d'un insert araignée amovible, ce qui facilite l'entretien et le remplacement. Ce concept modulaire est similaire à la structure d'un accouplement à mâchoires ou d'un accouplement araignée, où l'élément élastomère peut être remplacé indépendamment des moyeux métalliques. Différents systèmes de machines nécessitent des capacités de couple et des diamètres d'arbre différents. La conception de l'accouplement modulaire permet aux ingénieurs de sélectionner les tailles de moyeu appropriées tout en choisissant des araignées en élastomère avec différents niveaux de dureté. Cette flexibilité simplifie l'intégration des équipements et garantit des performances constantes dans différentes applications. Zhongye Heavy Industry Technology (Zhenjiang) Co., Ltd. fabrique une large gamme de tailles d'accouplements pour soutenir diverses industries. Notre approche modulaire prend également en charge les configurations personnalisées pour les équipements non standard. Les ingénieurs peuvent modifier les dimensions de l'alésage du moyeu, les profils des rainures de clavette et la dureté de l'araignée pour correspondre à des conditions de fonctionnement spécifiques.

L'efficacité de la maintenance s'améliore également grâce à la conception modulaire. Lorsque l'élément araignée s'use après un fonctionnement à long terme, les techniciens peuvent retirer l'ancien insert et en installer un nouveau sans démonter l'ensemble du système d'entraînement. Cela réduit les temps d’arrêt et simplifie les procédures de maintenance. Grâce à des principes de conception évolutifs, Zhongye Heavy Industry Technology (Zhenjiang) Co., Ltd. garantit que nos accouplements élastiques en forme de prune restent compatibles avec une large gamme de machines industrielles tout en conservant la flexibilité opérationnelle généralement associée aux assemblages d'accouplements à mâchoires et d'accouplements araignées hautes performances.

Des processus de fabrication précis jouent un rôle important dans les performances structurelles d'un accouplement élastique en forme de prune. Les moyeux doivent être usinés avec une grande précision dimensionnelle pour maintenir l'alignement entre les arbres connectés. Tout déséquilibre ou excentricité peut entraîner des vibrations, une compression inégale de l'araignée et une durée de vie opérationnelle réduite. Zhongye Heavy Industry Technology (Zhenjiang) Co., Ltd. exploite des installations de production avancées qui comprennent des ateliers lourds et des ateliers de précision équipés de centres d'usinage CNC. Ces installations nous permettent de produire des moyeux d'accouplement avec des tolérances précises et des finitions de surface lisses. Lors de la fabrication, les alésages de moyeu sont usinés pour correspondre avec précision aux dimensions de l'arbre, garantissant ainsi un ajustement et une transmission de couple appropriés. Les profils des mâchoires sont également soigneusement usinés afin que l'insert de l'araignée entre en contact uniformément avec chaque surface pendant la rotation. Ce niveau de précision est également essentiel dans la fabrication des accouplements à mâchoires et des accouplements araignées, où des surfaces inégales peuvent provoquer une usure prématurée de l'élastomère.

Assembly procedures are carefully controlled to ensure correct installation of the spider insert and secure attachment of the hubs to the shafts. Alignment verification and dynamic balancing tests confirm that the assembled coupling rotates smoothly without excessive vibration. Through strict quality control measures, Zhongye Heavy Industry Technology (Zhenjiang) Co., Ltd. maintains consistent production standards. This ensures that our plum shaped elastic couplings deliver stable performance comparable to reliable Jaw Coupling and Spider Coupling products used in heavy industrial transmission systems.
