Comment mesurer la dureté des fines couches nitrurées : pourquoi les testeurs de dureté à ultrasons UCI sont la norme de l'industrie

La nitruration est un processus courant de renforcement de surface dans la fabrication de machines, de moules de précision et d'usinage de composants. Il est également largement utilisé sur les pièces de transmission de puissance telles que les engrenages, les arbres et accouplements d'arbres flexibles . Le processus forme une couche nitrurée fine, dense et ultra-dure sur la surface de la pièce, améliorant la résistance à l'usure, à la fatigue et à la corrosion.

La couche nitrurée est fine et dure. L'épaisseur typique n'est que de 0,1 à 0,5 mm et la dureté de surface peut dépasser 1 000 HV. Mesurer la dureté d’une couche aussi fine et contrôler avec précision la qualité de la nitruration constitue depuis longtemps un défi majeur dans l’industrie du traitement thermique. Les équipements de test traditionnels sont sujets à des données déformées et peuvent endommager les pièces. Tester des pièces nitrurées avec un Testeur de dureté ultrasonique UCI est donc devenu la solution standard. Il est largement utilisé pour les essais de dureté non destructifs des produits finis nitrurés et pour les essais de dureté sur site dans le cadre du contrôle qualité.

I. Principaux points sensibles des tests de dureté traditionnels pour les pièces nitrurées

1. Indentations trop profondes, pénétrant dans la couche nitrurée et déformant les données

Les testeurs Rockwell conventionnels et Vickers de paillasse appliquent des charges élevées et laissent des empreintes profondes. Ils perforent facilement la fine couche durcie dans le matériau de base. La lecture est alors une dureté mixte de la couche nitrurée et du substrat, qui ne reflète pas la véritable dureté de la surface nitrurée. Cela conduit à des erreurs d'appréciation du processus et à des résultats d'inspection incorrects, et ne répond pas aux normes d'inspection pour les pièces nitrurées de précision.

2. Tests destructifs qui ne peuvent pas protéger les pièces finies

Les pièces nitrurées sont pour la plupart des produits usinés en finition avec des exigences strictes en matière de finition de surface et d'intégrité. Les tests de dureté traditionnels sont semi-destructifs ou destructifs et laissent des empreintes visibles. Cela peut endommager l'apparence et les performances de la pièce, ainsi que les composants de précision tels que accouplement à engrenages les flancs de dents, les axes et les tourillons d'arbre peuvent même être mis au rebut. Par conséquent, seul un contrôle par échantillonnage est possible. Une inspection à 100 % des lots de produits finis ne peut pas être réalisée, ce qui laisse une lacune majeure dans le contrôle qualité.

3. Applicabilité limitée : les pièces complexes et irrégulières ne peuvent pas être testées sur site

Les testeurs de dureté de paillasse sont encombrants et nécessitent le prélèvement d'échantillons dans un laboratoire. Grands moules, arbres longs et lourds accouplement flexible en métal les composants ne peuvent pas être testés dans leur ensemble. Les testeurs Leeb sont fortement affectés par l'épaisseur de la pièce, la courbure de la surface et la rugosité de la surface, de sorte que leurs données fluctuent et la répétabilité est médiocre. Les bords et les coins, les racines des dents, les alésages internes et les surfaces courbes sont difficiles à tester de manière fiable, ces méthodes ne peuvent donc pas répondre aux divers besoins de production.

II. Principaux avantages des testeurs de dureté à ultrasons pour les pièces nitrurées

1. Précision de la micro-indentation, spécifiquement adaptée aux fines couches nitrurées

Les duromètres à ultrasons fonctionnent selon le principe UCI (Ultrasonic Contact Impedance). L'indentation est extrêmement petite et peu profonde, elle ne pénètre donc pas dans la couche durcie. Le testeur capture la véritable dureté de la surface nitrurée et résout le problème de longue date du test précis des fines couches nitrurées.

L'instrument convertit entre les échelles de dureté telles que HV et HRC. Les tests couche par couche à point fixe donnent également un gradient de dureté de la surface au substrat. Cela montre la profondeur du boîtier nitruré et l'uniformité de la nitruration, et fournit aux entreprises des données précises pour optimiser le traitement thermique de nitruration et ajuster les processus de production.

2. Contrôles non destructifs des produits finis nitrurés

Il s’agit d’un dispositif de test non destructif de micro-dommages. Après les tests, la surface ne présente presque aucune marque visible, et la structure nitrurée finie et la précision sont indemnes. Il n'est pas nécessaire de couper ou de broyer des échantillons de la pièce. Moules finis, engrenages, pièces hydrauliques, pièces d'arbre et accouplement les composants peuvent être directement assemblés après les tests. La méthode convient à la fois à l’échantillonnage par lots et à l’inspection à 100 % des produits finis, et réduit considérablement les pertes de production et les coûts d’inspection.

3. Portable et efficace, prenant en charge les tests sur site

L'instrument est doté d'un corps léger et d'une sonde compacte et flexible, il n'est donc pas limité par l'espace requis par les équipements de paillasse. Les tests peuvent être effectués directement en atelier de traitement thermique ou en station de production.

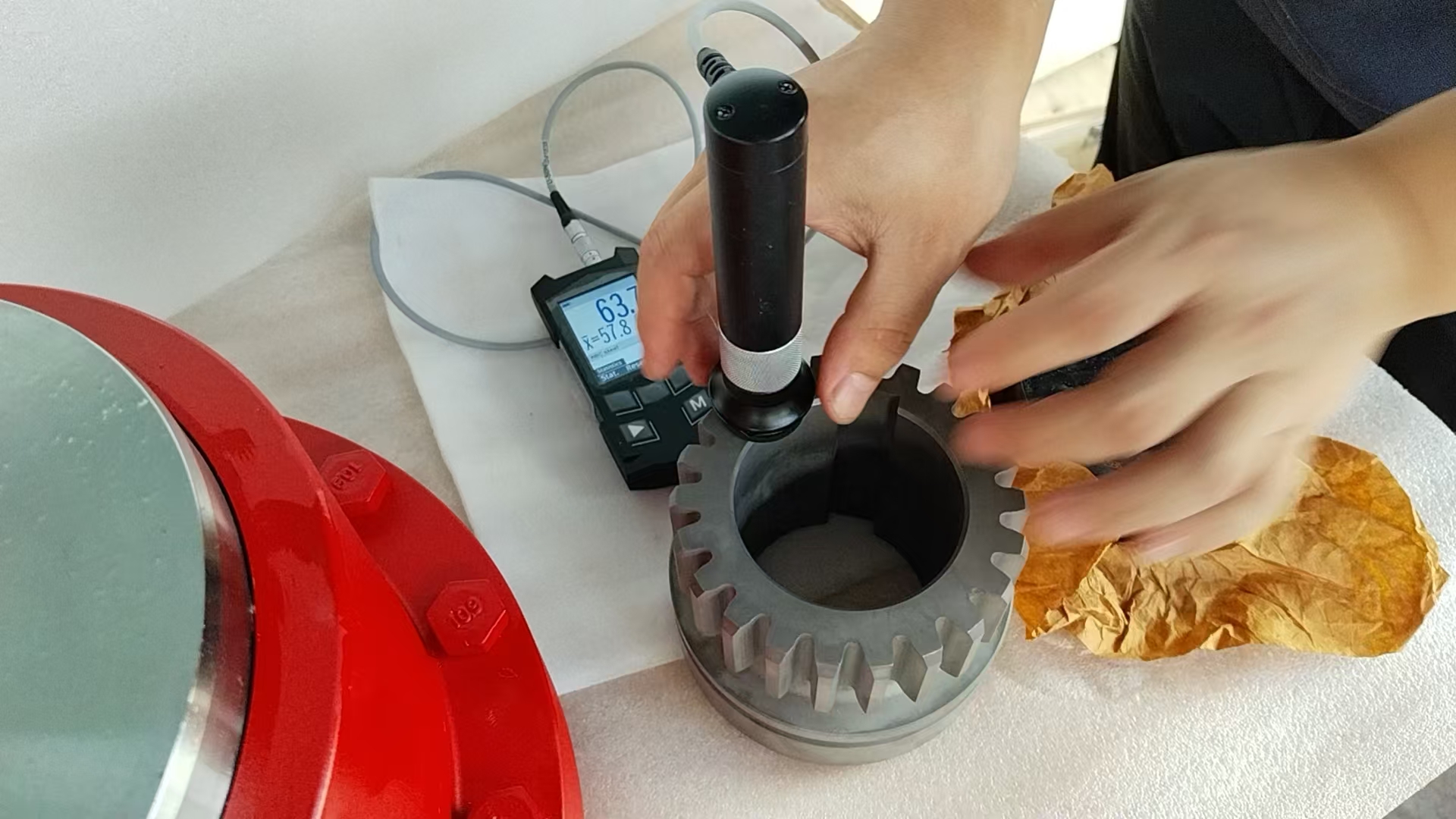

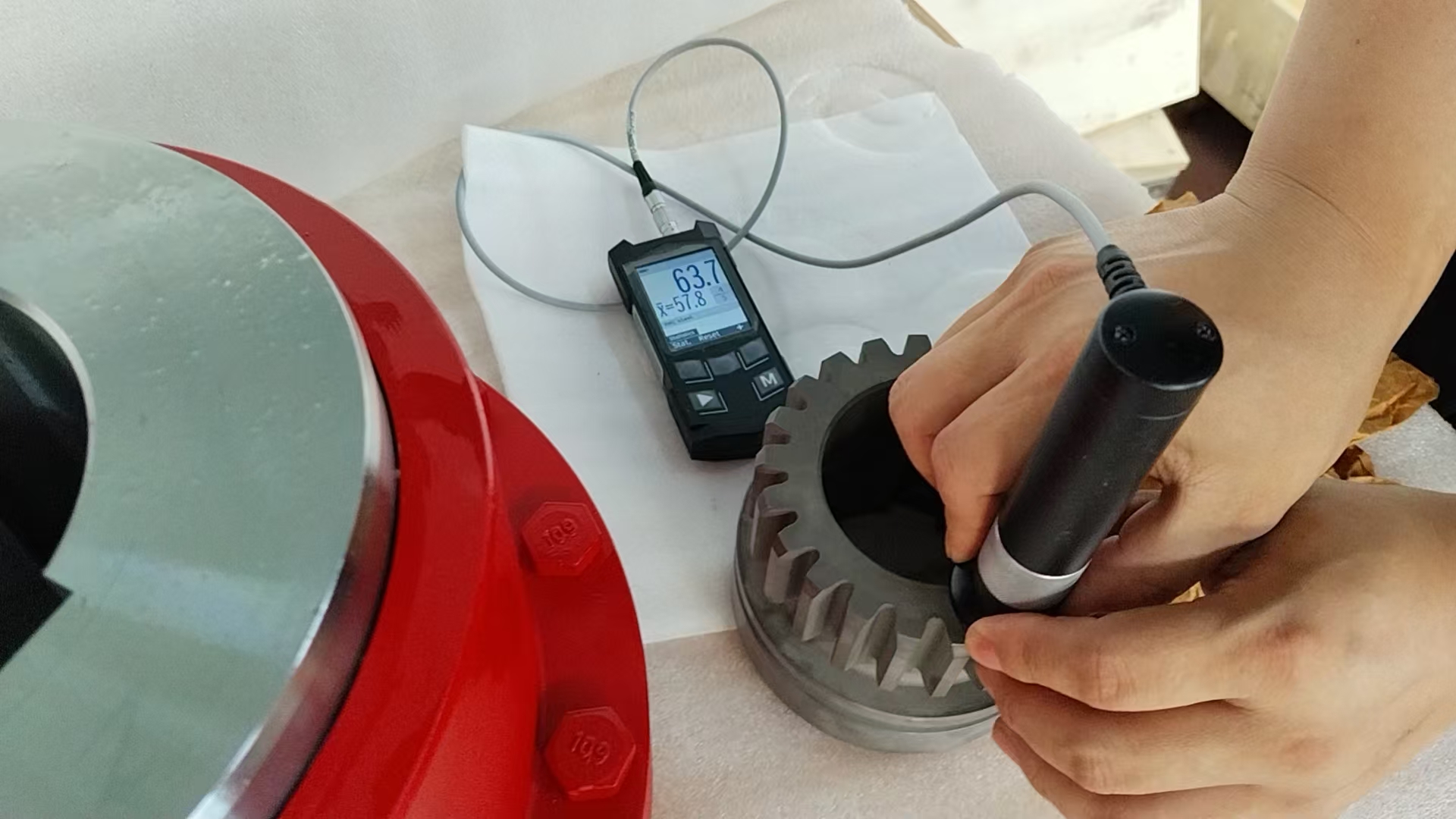

Il atteint les surfaces courbes, les surfaces coniques, les alésages internes, les racines des dents, les bords et les coins, ainsi que d'autres endroits auxquels les équipements conventionnels ne peuvent pas accéder. Les exemples incluent le dents internes et externes des accouplements à engrenages, des brides et des moyeux à demi-accouplement . Les grandes pièces ne nécessitent aucun démontage ni transport, et les pièces ne doivent pas nécessairement être envoyées à un laboratoire. Cela améliore considérablement l’efficacité de l’inspection et s’adapte au rythme de la production industrielle par lots.

4. Données stables et reproductibles pour le contrôle qualité du traitement thermique par lots

Comparés aux testeurs Leeb, les testeurs de dureté à ultrasons sont peu affectés par la forme, l'épaisseur, l'état de surface et les interférences environnementales de la pièce, de sorte que leurs données sont stables et reproductibles. Ils peuvent identifier avec précision les produits non conformes, tels que ceux présentant une dureté nitrurée insuffisante, une nitruration inégale ou des couches durcies de qualité inférieure. Cela aide les entreprises à mettre en place un système de contrôle qualité standardisé et raffiné pour le traitement thermique de nitruration et à stabiliser la qualité des lots.

III. Scénarios applicables

Le testeur est bien adapté aux pièces de moule nitrurées, aux engrenages nitrurés de précision, aux arbres de ventilateur, aux tiges de piston, aux pièces hydrauliques de précision et aux composants nitrurés pour les machines de construction. Il convient également aux pièces clés de transmission robustes telles que les surfaces des dents, les broches, les manchons et les cannelures de accouplements dentés, accouplements à engrenages à tambour, accouplements à broches élastiques, accouplements à membrane et accouplements universels .

Ces pièces servent dans des industries exigeantes telles que équipements métallurgiques, machines minières, équipements de levage, équipements portuaires, stations de pompage et nouveaux équipements énergétiques . Le testeur couvre l'ensemble du flux de travail de nitruration : inspection à la réception, vérification du processus et inspection finale avant expédition.

IV. Résumé

Compte tenu de la structure en couche mince et de haute dureté des pièces nitrurées, les équipements d'essai de dureté traditionnels présentent de nombreux inconvénients : précision insuffisante, dommages aux pièces, scénarios d'utilisation limités et faible efficacité. Le duromètre à ultrasons UCI est fondamentalement adapté au contrôle des pièces nitrurées de par son principe de fonctionnement. Sa micro-indentation de haute précision, ses tests non destructifs, sa portabilité et ses données stables en ont fait l'équipement d'inspection de qualité courant dans l'industrie du traitement thermique par nitruration.

En tant que fabricant professionnel de accouplements d'arbres flexibles and metal elastic element flexible couplings , Technologie de l'industrie lourde de Zhongye (Zhenjiang) Co., Ltd. applique cette méthode à ses composants de couplage nitrurés. Chaque pièce est testée professionnellement avec un testeur de dureté à ultrasons. Cela contrôle avec précision la dureté de la surface et les paramètres de la couche durcie, afin que les performances du produit et les paramètres du processus répondent pleinement aux exigences techniques des dessins. Tout au long du processus, nous protégeons l’intégrité de la surface et le taux de réussite des produits finis. Nous fournissons des accouplements de haute qualité et sans dommage, y compris des conceptions personnalisées non standard, qui restent fiables sous de lourdes charges dans les applications métallurgiques, minières, de levage et portuaires.
