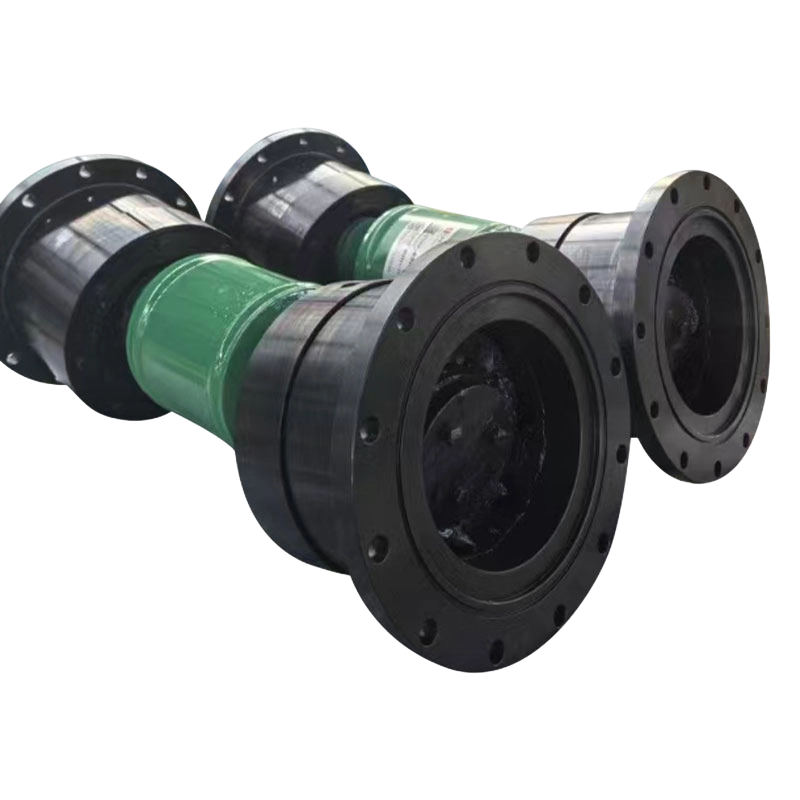

Accouplement universel à cage à billes de type QWL

Name: Accouplement universel à cage à billes de type QWL
Rating: 5 (99 reviews)

Le Accouplement universel à cage à billes série QWL est un composant de transmission de puissance qui combine une haute précision avec des caractéristiques de transmission à vitesse constante. Son principal avantage réside dans sa capacité à maintenir une rotation parfaitement synchrone et à vitesse constante entre les arbres menant et mené, même en cas de désalignement angulaire ou de léger déplacement ; cette performance dépasse largement celle des accouplements universels à arbre transversal standard. Le couple est transmis via le pur mouvement de roulement de billes d'acier de précision entre les fenêtres de la cage et les chemins de roulement.

Le series offers nominal torque ratings ranging from 180 N·m to 10,000 N·m and swing diameters between 85 mm and 275 mm, while supporting maximum angular misalignments of 14° to 18°. Thanks to its symmetrical raceway design and stable mechanical structure, the QWL coupling offers robust impact resistance while effectively eliminating speed fluctuations and vibrations during transmission. Widely used in applications requiring exceptional transmission precision—such as metallurgical rolling mill roller tables, CNC machine tool spindles, precision conveyor lines, and the slewing mechanisms of construction machinery—it serves as an ideal connection solution for achieving high-precision motion control under heavy-load operating conditions.

Contacterez-nous

Téléchargement PDF

PRÉCV: Couplage universel de soudage à expansion courte de type SWC-DH
SUIV: Raccord universel court non télescopique SWC-WD

Paramètres du produit

Envoyer un message

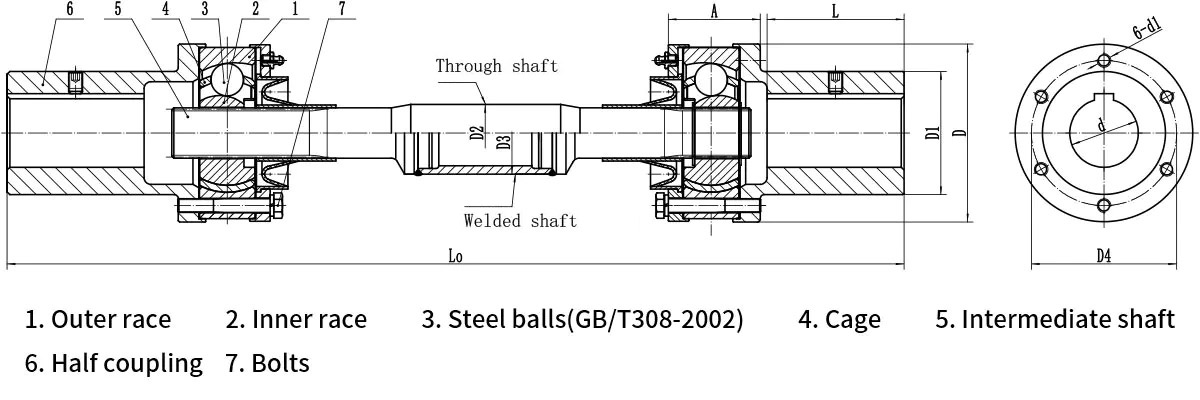

PARAMÈTRES TECHNIQUES

Tapez	Nominal couple Tn/N・m	Maximum autorisé inclinaison de l'arbre angle βmax（°）		Trou d'arbre diamètre d (H7)	arbre trou longueur L		D	L0 min		Longueur totale rallonge/ contraction montant ΔL0	A	D1	D2	D3	D4	Boulon Diamètre d1	Moment de inertie I/kg·m2				Messe m/kg
																	L0 min		par 100 incrément de L₀		L0 min		par 100 incrément de L₀
		Stationnaire état	Fonctionnement état		Y	J		À travers arbre	Soudé arbre								À travers arbre	Soudé arbre	À travers arbre	Soudé arbre	À travers arbre	Soudé arbre	À travers arbre	Soudé arbre
QVT1	180	16	14	25	62	44	85	284	392	24	48	55	20	50	66	M8	0.0019	0.00216	0.0001	0.00029	3.94	4.68	0.25	0.55
				28
				30	82	60
				32
				35
QVT2	355	16	14	32	82	60	100	394	478	32	56	66	30	50	80	M8	0.00511	0.00535	0.0006	0.00029	7.21	7.92	0.56	0.55
				35
				38	112	84
				40
				45
QVT3	800	18	16	45	112	84	130	443	561	40	68	90	31.5	60	106	M10	0.01899	0.01964	0.00008	0.00052	14.69	19.02	0.61	0.68
				48
				50
				55
				56
				60	142	107
				63
				65
				70
QVT4	1400	18	16	55	112	84	150	537	643	48	80	105	44.5	76	124	M12	0.04438	0.04638	0.00029	0.00111	25.06	27.42	1.19	0.88
				56
				60	142	107
				63
				65
				70
				71
				75
QVT5	2240	18	16	63	142	107	175	574	714	54	92	120	50	89	140	M16	0.11238	0.11663	0.00048	0.00183	36.32	40.17	1.54	1.04
				65
				70
				71
				75
				80	172	132
				85
				90
QVT6	3150	18	16	71	142	107	200	675	805	54	103	140	57.5	102	159	M12	0.21635	0.2236	0.00084	0.00328	55.11	59.95	2.04	1.04
				75
				80	172	132
				85
				90
				95
				100	212	167
				110
QVT7	4500	18	16	80	172	132	220	701	840	54	110	160	63	102	180	M12	0.348	0.3555	0.00122	0.00328	72.34	77.54	2.45	1.42
				85
				90
				95
				100	212	167
				110
				120
QVT8	6300	20	18	90	172	132	245	710	910	60	124	180	76	14	197	M16	0.584	0.618	0.00257	0.01138	96.92	109.97	3.56	2.6
				95
				100	212	167
				110
				120
				125
				130	252	202
				140
QVT9	10000	20	18	100	212	167	275	842	1065	70	173	205	81	140	226	M16	1.26225	1.298	0.00331	0.01138	148.36	162.84	4.04	2.6
				110
				120
				125
				130	252	202
				140
				150
				160	302	242

Remarque :

1. Couple nominal à une vitesse de rotation de n = 100 tr/min. Valeur calculée lorsque l'angle d'inclinaison de l'arbre est de 0°.

2. Le couple de surcharge à court terme généré lors du démarrage et du freinage (Tmax) est 3 fois le couple normal (Tn) et la durée ne doit pas dépasser 15 secondes.
