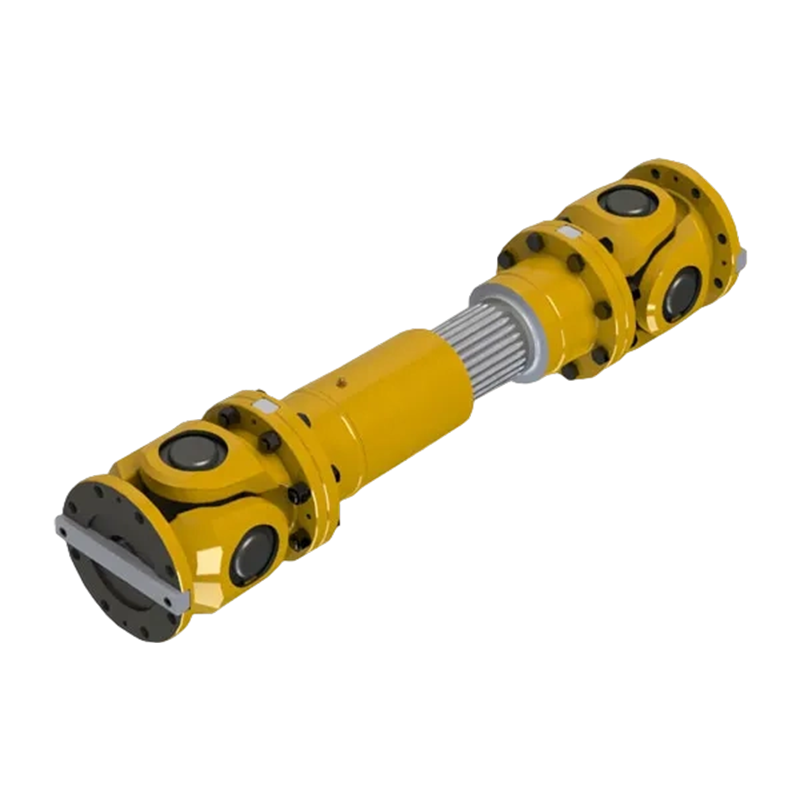

Raccord universel à bride d'expansion standard SWC-BF

Name: Raccord universel à bride d'expansion standard SWC-BF
Rating: 5 (99 reviews)

Joint universel à bride télescopique standard SWC-BF est une solution d'ingénierie avancée conçue pour répondre aux exigences de transmission efficace du couple et de compensation de la déviation d'angle. Sa conception de bride unique et sa structure télescopique le rendent excellent pour absorber le déplacement axial et le désalignement angulaire, réduisant ainsi efficacement les contraintes sur les équipements de connexion et prolongeant la durée de vie globale du système. Cet accouplement adopte une structure de bride robuste et possède une capacité portante de couple extrêmement élevée (telle que le couple nominal du modèle SWC550BF peut atteindre jusqu'à 1 000 kN · m), qui peut s'adapter aux environnements d'applications industrielles difficiles tels que la métallurgie, la pétrochimie, l'ingénierie maritime et la machinerie lourde. Tout en fournissant de telles solutions de transmission robustes, les domaines concernés intègrent souvent des composants tels que l'accouplement à engrenages en nylon, l'accouplement à engrenages à manchon en nylon, l'accouplement à engrenages intérieurs en nylon et l'accouplement à engrenages en nylon flexible pour répondre aux besoins de transmission flexibles de différentes conditions de travail, garantissant une transmission de puissance précise et fiable. Le produit suit strictement les normes de production de l’industrie, garantissant une cohérence et une compatibilité élevées. Son installation facile et ses faibles exigences de maintenance réduisent considérablement les coûts d'exploitation et les temps d'arrêt de l'entreprise.

Contacterez-nous

Téléchargement PDF

PRÉCV: Accouplement universel soudé à expansion standard SWC-BH
SUIV: Raccord universel à bride d'expansion standard de grande taille SWC-BF

Paramètres du produit

Envoyer un message

PARAMÈTRES TECHNIQUES

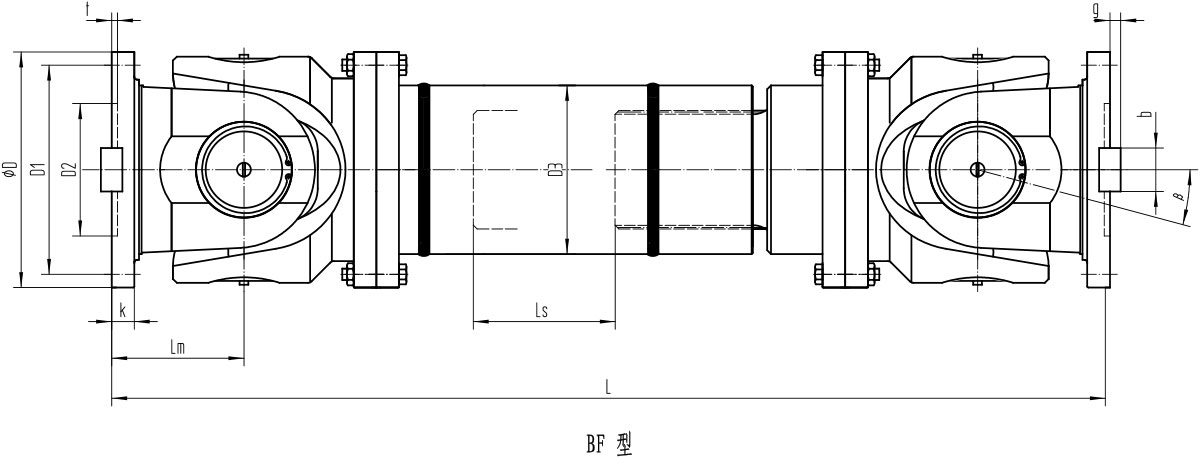

Paramètres de base et dimensions principales de l'accouplement universel à bride d'expansion standard BF

Tapez	Diamètre de rotation D/mm	Couple nominal Tn/kN·m	Fatigue couple Tf/kN·m	Durée de vie des roulements facteur L	Axe Angle β/(°)	Extension contracté quantité Ls/mm	Dimension/mm										Moment d'inertie I/kg·m²		Messe m/kg
Tapez	Diamètre de rotation D/mm	Couple nominal Tn/kN·m	Fatigue couple Tf/kN·m	Durée de vie des roulements facteur L	Axe Angle β/(°)	Extension contracté quantité Ls/mm	L _min	D₁ (jS11)	D₂ (H7)	D₃	Lm	n×φd	k	t	b (h9)	g	L _min	Augmentation 100mm	L _min	Augmentation 100mm
SWC180BF	180	22.4	11.2	0.245	≤15	100	840	155	105	114	110	8×φ17	17	5	24	7	0.267	0.007	80	2.8
SWC200BF	200	36	18	1.115	≤15	110	860	170	120	133	115	8×φ17	17	5	28	8	0.505	0.013	109	3.7
SWC225BF	225	56	28	7.812	≤15	140	920	196	135	152	120	8×φ17	20	5	32	9	0.788	0.023	138	4.9
SWC250BF	250	80	40	2,82×10¹	≤15	140	1035	218	150	168	140	8×φ19	25	6	40	12.5	1.445	0.028	196	5.3
SWC285BF	285	120	58	8,28×10¹	≤15	140	1190	245	170	194	160	8×φ21	27	7	40	15	2.873	0.051	295	6.3
SWC315BF	315	160	80	2,79×10²	≤15	140	1315	280	185	219	180	10×φ23	32	8	40	15	5.094	0.08	428	8
SWC350BF	350	225	110	7,44×10²	≤15	150	1440	310	210	245	194	10×φ23	35	8	50	16	7.476	0.146	582	11.5
SWC390BF	390	320	160	1,86×10³	≤15	170	1590	345	235	267	215	10×φ25	40	8	70	18	16.62	0.222	817	15
SWC440BF	440	500	250	8,25×10³	≤15	190	1875	390	255	325	260	16×φ28	42	10	80	20	28.24	0.474	1290	21.7
SWC490BF	490	700	350	2,154×10⁴	≤15	190	1985	435	275	351	270	16×φ31	47	12	90	22.5	48.43	0.69	1721	27.3
SWC550BF	550	1000	500	6,335×10⁴	≤15	240	2300	492	320	426	305	16×φ31	50	12	100	22.5	86.98	1.357	2567	34
