Accouplement universel de grande taille de type SWC-WF sans bride d'expansion

Name: Accouplement universel de grande taille de type SWC-WF sans bride d'expansion
Rating: 5 (99 reviews)

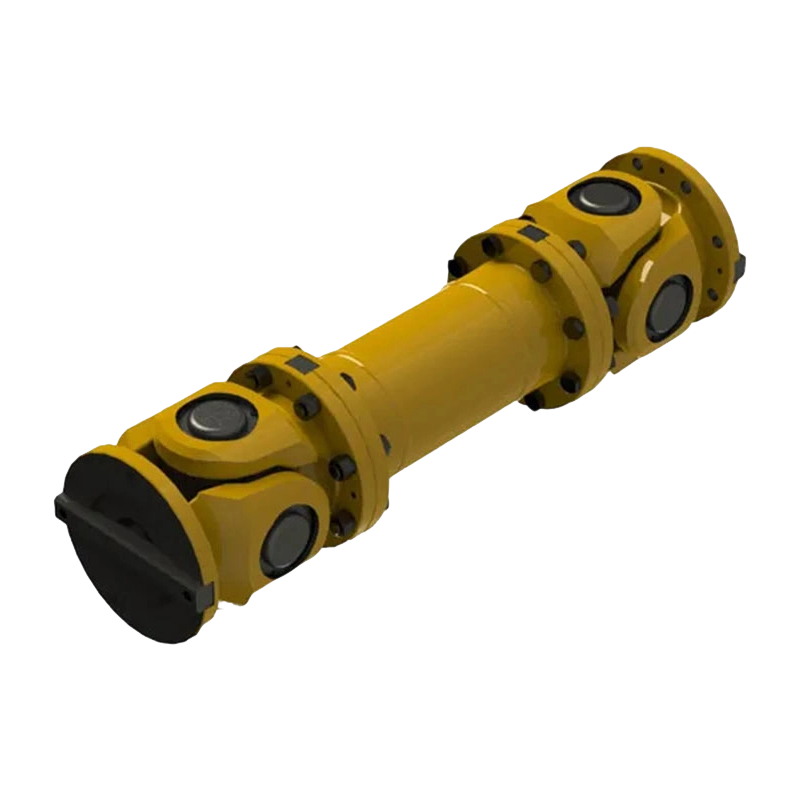

Joint universel sans bride série SWC-WF permet une transmission de puissance très efficace dans des conditions d'espacement d'arbre fixe grâce à une configuration de joint universel précise. Sa conception sans bride améliore considérablement la rigidité globale en torsion du système de transmission. Ce produit peut compenser de manière flexible les angles de désalignement de l'arbre de 5° à 15°, réduisant ainsi efficacement la perte de puissance pendant le fonctionnement en optimisant l'efficacité de la transmission du couple et en réduisant considérablement la concentration des contraintes internes. Cela permet un fonctionnement extrêmement fluide et continu pour les grandes chaînes de transmission industrielles.

En termes de spécifications, cet accouplement présente une capacité portante extrêmement forte, avec un diamètre de rotation allant de 620 mm à 1 200 mm, un couple nominal jusqu'à 12 000 kN·m et un couple de fatigue jusqu'à 7 200 kN·m. Ses matériaux soigneusement sélectionnés et sa précision de fabrication extrêmement élevée le rendent largement applicable dans le laminage métallurgique, le concassage minier et les gros équipements de levage. Avec sa durabilité supérieure à long terme et sa structure simplifiée qui ne nécessite aucune compensation de déplacement, il est devenu un choix idéal pour l'industrie lourde moderne à la recherche de solutions de transmission haute fiabilité et compactes.

Contacterez-nous

Téléchargement PDF

PRÉCV: Raccord universel de soudage à longue expansion de type SWC-CH
SUIV: Accouplement coulissant de type HN

Paramètres du produit

Envoyer un message

PARAMÈTRES TECHNIQUES

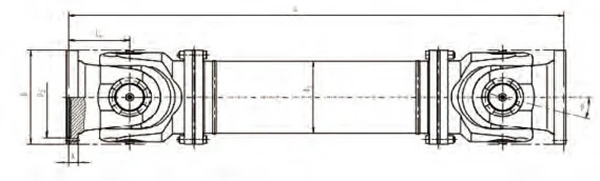

Paramètres de base et dimensions principales du raccord universel de grande taille de type WF sans bride d'expansion

Tapez	Diamètre de rotation D/mm	Couple nominal Tn/ kN.m	Couple de fatigue Tf/kN.m	Facteur de durée de vie du roulement L	Angle de l'axe β/(°)	Dimensions /mm
						L _min			D₁ (Js11)	D₂ (H7)	D₃	L _m			nx φd	k
						β=5°	β=10°	β=15°				β=5°	β=10°	β=15°
SWC620WF	620	1600	960	0,21×10⁶	5°	2140	2220	2260	575	500	480	325	345	355	20×φ26	70
		1400	840	0,16×10⁶	10°
		1220	730	0,13×10⁶	15°
SWC680WF	680	2180	1310	0,51×10⁶	5°	2250	2350	2390	635	550	530	350	375	385	24×φ26	70
		1900	1140	0,41×10⁶	10°
		1640	980	0,32×10⁶	15°
SWC740WF	740	2800	1680	1,18×10⁶	5°	2500	2626	2660	685	600	590	385	415	425	24×φ33	80
		2450	1470	0,98×10⁶	10°
		2100	1260	0,75×10⁶	15°
SWC780WF	780	3300	1980	1,73×10⁶	5°	2600	2740	2800	725	640	630	405	440	455	24×φ33	90
		2860	1720	1,48×10⁶	10°
		2500	1500	1,06 × 10⁶	15°
SWC840WF	840	4100	2460	3,63 × 10⁶	5°	2840	2920	2980	775	680	660	460	480	495	24×φ39	100
		3580	2150	3,11 × 10⁶	10°
		3100	1860	2,23 × 10⁶	15°
SWC920WF	920	5390	3230	9,02 × 10⁶	5°	3020	3120	3180	855	730	750	500	525	540	24×φ39	110
		4700	2820	8,12 × 10⁶	10°
		4050	2430	5,62 × 10⁶	15°
SWC1000WF	1000	6900	4140	18,2 × 10⁶	5°	3270	3350	3430	920	800	790	555	575	595	20×φ45	125
		6000	3600	15,3 × 10⁶	10°
		5200	3120	12,2 × 10⁶	15°
SWC1100WF	1100	9200	5500	46,0 × 10⁶	5°	3660	3740	3840	1020	880	860	610	630	655	20×φ45	135
		8000	4800	36,1×10⁶	10°
		6900	4140	30,3×10⁶	15°
SWC1200WF	1200	12000	7200	110×10⁶	5°	3930	3990	4110	1110	960	940	670	685	715	20×φ52	150
		10400	6240	94×10⁶	10°
		9000	5400	74×10⁶	15°
