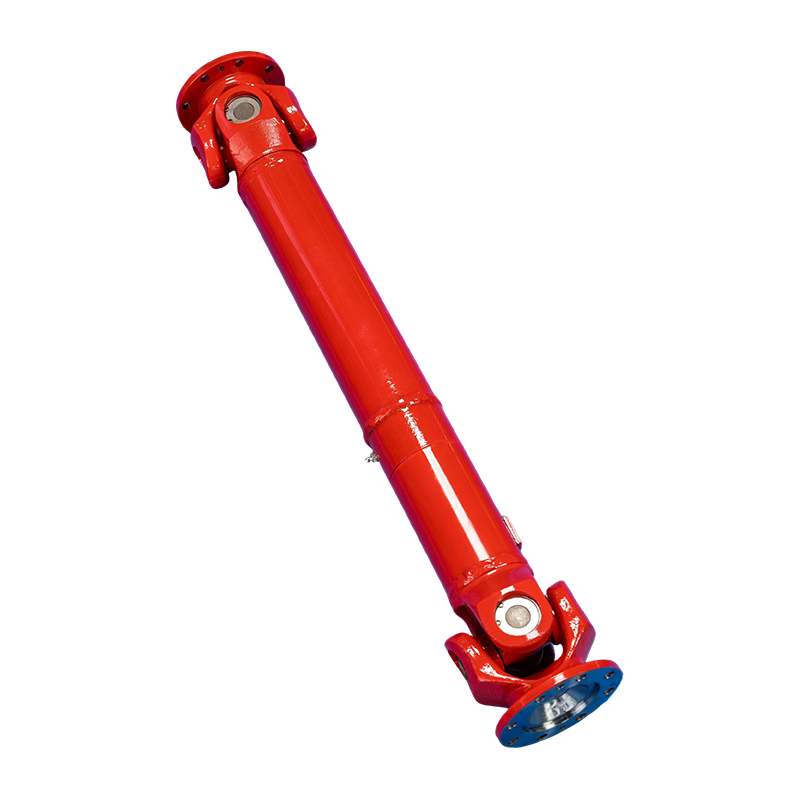

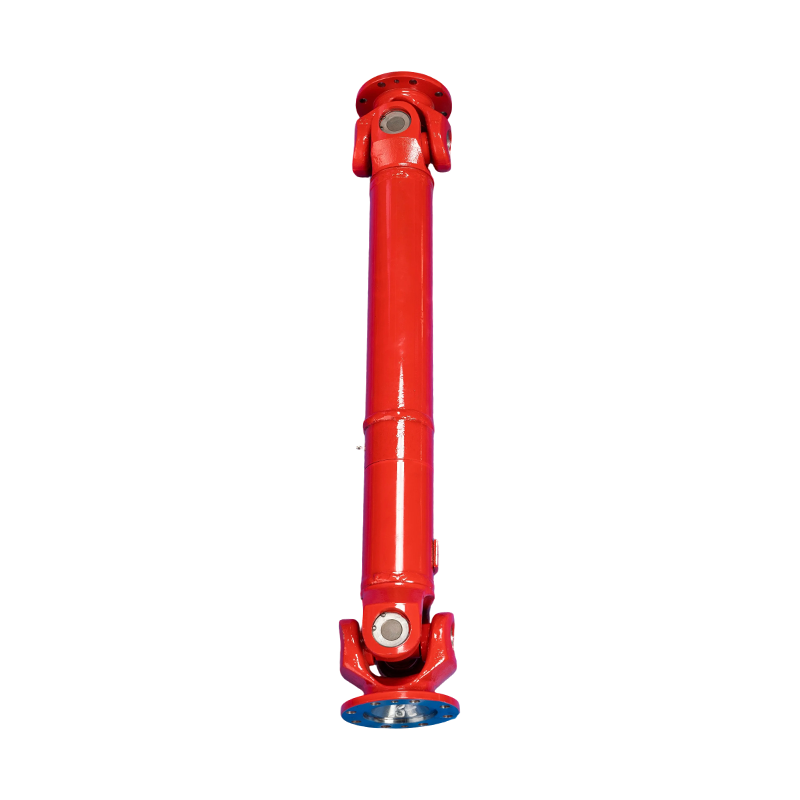

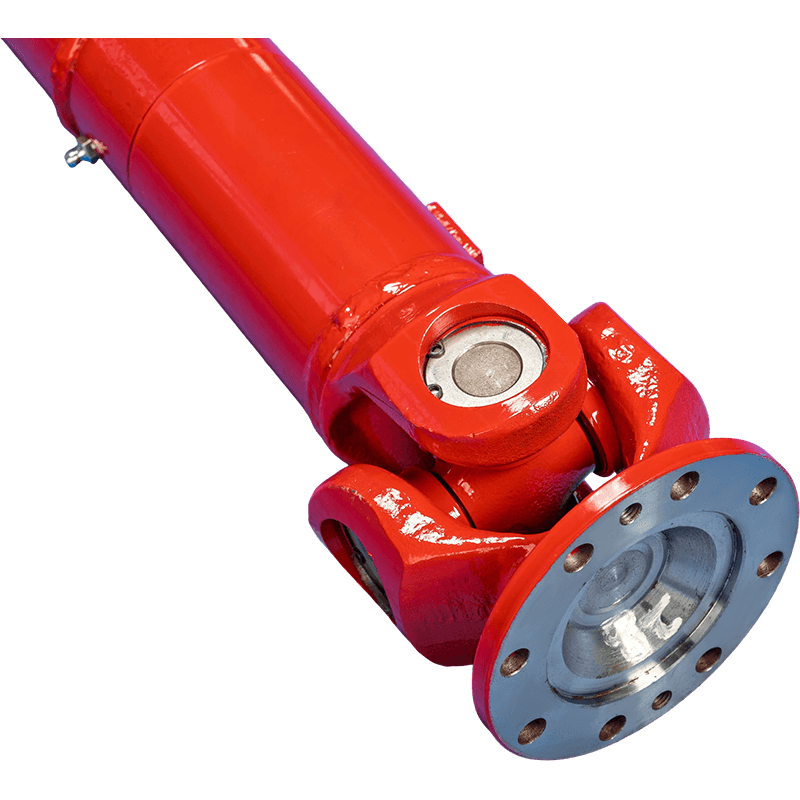

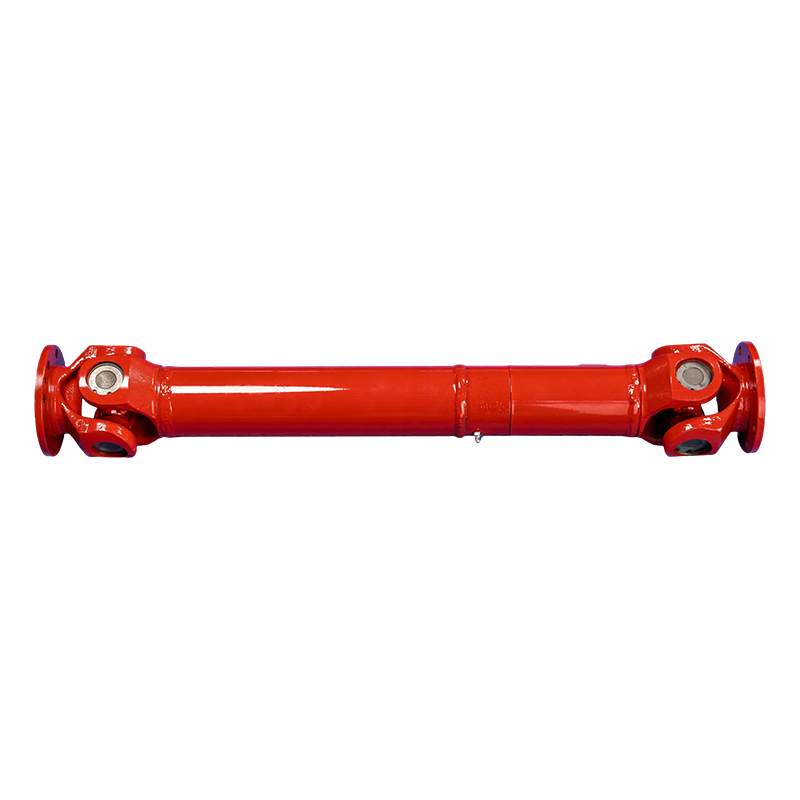

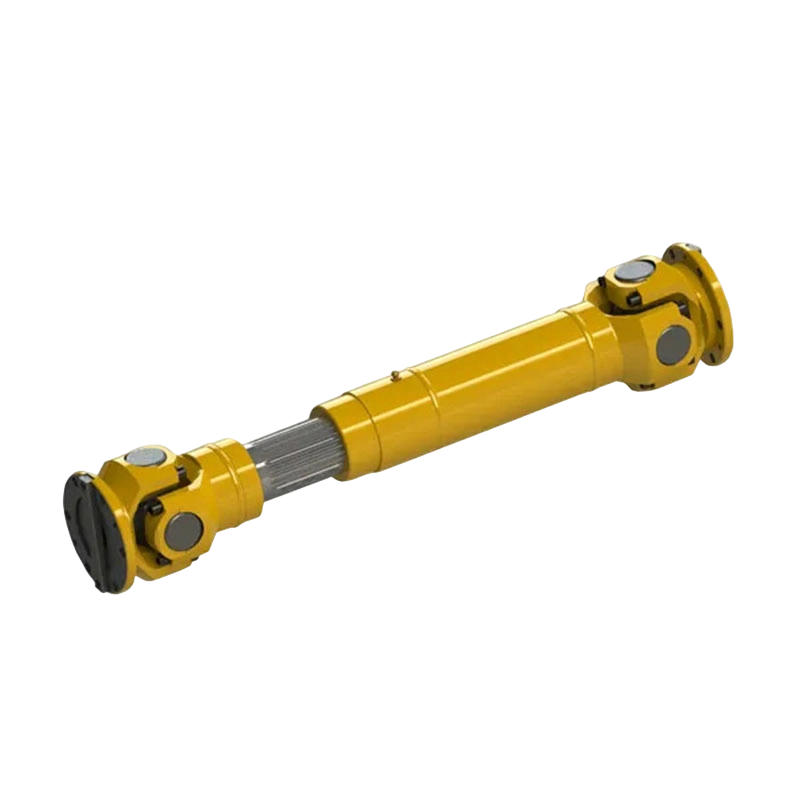

Raccord universel de soudage à longue expansion de type SWC-CH

Name: Raccord universel de soudage à longue expansion de type SWC-CH
Rating: 5 (99 reviews)

Grand joint universel soudé télescopique de type SWC-CH Le principal avantage du grand joint universel soudé télescopique de type SWC-CH réside dans sa capacité de compensation axiale supérieure. Grâce à sa longue course télescopique, il absorbe efficacement la dilatation et la contraction thermique ainsi que les grands déplacements pendant le fonctionnement de l'équipement, assurant ainsi une transmission de puissance continue et stable. Sa conception de connexion soudée améliore non seulement la stabilité structurelle globale mais, combinée à la construction du joint universel supportant un angle de désalignement axial de 15°, réduit considérablement la charge de contrainte mécanique sur les composants de précision.

Le grand joint universel soudé télescopique de type SWC-CH présente des performances robustes, avec un couple nominal allant jusqu'à 1 000 kN·m et prenant en charge une plage de réglage télescopique ultra-large allant jusqu'à 1 000 mm, répondant parfaitement aux exigences de déplacement extrêmes des systèmes de transport pétrochimiques, métallurgiques et lourds. Grâce à sa transmission de couple efficace et à ses excellents matériaux résistants à la fatigue, il prolonge considérablement la durée de vie de l'équipement tout en réduisant les pertes de puissance, ce qui en fait une solution de connexion idéale pour l'industrie lourde moderne recherchant un rendement élevé et de faibles coûts de maintenance.

Contacterez-nous

Téléchargement PDF

PRÉCV: Raccord universel court non télescopique SWC-WD
SUIV: Accouplement universel de grande taille de type SWC-WF sans bride d'expansion

Paramètres du produit

Envoyer un message

PARAMÈTRES TECHNIQUES

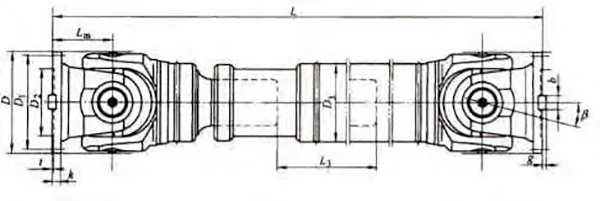

Paramètres de base et dimensions principales de l'accouplement universel de soudage à longue expansion de type CH

Tapez	Diamètre de rotation D/mm	Couple nominal Tn/ kN.m	Couple de fatigue Tf/kN.m	Durée de vie des roulements facteur L	Angle de l'axe β/(°)	Extension contraction quantité Ls/mm	Dimension/mm										Moment d'inertie I/kg·m²		Masse m/kg
							L _min	D₁ (JS11)	D₂ (H7)	D₃	L _m	nx φd	k	t	b (h9)	g	L _min	Augmentation 100mm	L _min	Augmentation 100mm
SWC180CH1	180	22.4	11.2	0.245	≤15	200	925	155	105	114	110	8×φ17	17	5	24	7	0.181	0.007	74	2.8
SWC180CH2						700	1425										0.216		104
SWC200CH1	200	36	18	1.115	≤15	200	975	170	120	133	115	8×φ17	17	5	28	8	0.328	0.013	99	3.7
SWC200CH2						700	1475										0.402		139
SWC225CH1	225	56	28	7.812	≤15	220	1020	196	135	152	120	8×φ17	20	5	32	9	0.561	0.023	132	4.9
SWC225CH2						700	1500										0.674		182
SWC250CH1	250	80	40	2,82×10¹	≤15	300	1215	218	150	168	140	8×φ19	25	6	40	12.5	1.017	0.028	190	5.3
SWC250CH2						700	1615										1.126		235
SWC285CH1	285	120	58	8,28×10¹	≤15	400	1475	245	170	194	160	8×φ21	27	7	40	15	2.156	0.051	300	6.3
SWC285CH2						800	1875										2.36		358
SWC315CH1	315	160	80	2,79×10²	≤15	400	1600	280	185	219	180	10×φ23	32	8	40	15	3.812	0.08	434	8
SWC315CH2						800	2000										4.15		514
SWC350CH1	350	225	110	7,44×10²	≤15	400	1715	310	210	245	194	10×φ23	35	8	50	16	5.926	0.146	622	11.5
SWC350CH2						800	2115										6.814		773
SWC390CH1	390	320	160	1,86×10³	≤15	400	1845	345	235	267	215	10×φ25	40	8	70	18	12.73	0.222	817	15
SWC390CH2						800	2245										13.62		964
SWC440CH1	440	500	250	8,25×10³	≤15	400	2110	390	255	325	260	16×φ28	42	10	80	20	22.54	0.474	131	21.7
SWC440CH2						800	2510										24.43		153
SWC490CH1	490	700	350	2,154×10⁴	≤15	400	2220	435	275	351	270	16×φ31	47	12	90	22.5	35.21	0.69	164	27.3
SWC490CH2						800	2620										37.11		186
SWC550CH1	550	1000	500	6,335×10⁴	≤15	400	2585	492	320	426	305	16×φ31	50	12	100	22.5	72.79	1.357	258	34
SWC550CH2						1000	3085										79.57		304
