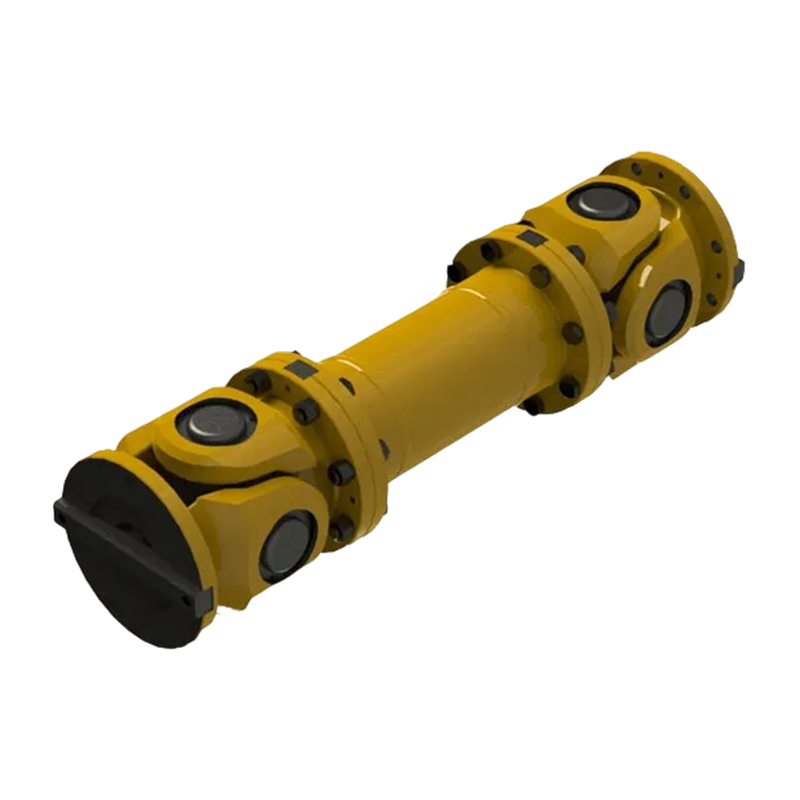

Accouplement universel à bride de type SWC-WF sans soudure par expansion

Name: Accouplement universel à bride de type SWC-WF sans soudure par expansion
Rating: 5 (99 reviews)

Joint universel à bride soudée sans expansion de type SWC-WF fournit une solution de transmission de puissance stable et efficace pour les conditions de travail difficiles qui ne nécessitent pas de compensation axiale fréquente grâce à sa structure de bride simplifiée sans soudure, en particulier dans les industries de précision telles que la fabrication du papier, la chimie et la fabrication générale. L'accouplement adopte une conception d'élément métallique non élastique à haute résistance et ses principaux avantages résident dans une excellente capacité de compensation angulaire (angle d'arbre maximum jusqu'à 15 °) et une efficacité de transmission de couple extrêmement élevée. Le couple nominal peut être porté jusqu'à 1 000 kN · m, garantissant la stabilité de connexion et la durabilité opérationnelle des systèmes de machines lourdes dans des environnements difficiles. Contrairement à l'accouplement à engrenages en nylon léger ou à l'accouplement à engrenages à manchon en nylon, la série SWC-WF se concentre davantage sur la rigidité structurelle et la facilité d'installation sous un couple élevé. Cependant, lors de la construction de lignes de production automatisées complexes, il peut également être intégré de manière flexible à des composants tels que l'accouplement à engrenages intérieur en nylon et l'accouplement à engrenages flexible en nylon pour répondre à la double exigence de précision de la transmission de puissance et d'adaptation flexible du système, améliorant ainsi considérablement l'efficacité globale de l'ensemble du système tout en réduisant les coûts de maintenance.

Contacterez-nous

Téléchargement PDF

PRÉCV: Aucun article précédent
SUIV: Accouplement universel soudé à expansion standard SWC-BH

Paramètres du produit

Envoyer un message

PARAMÈTRES TECHNIQUES

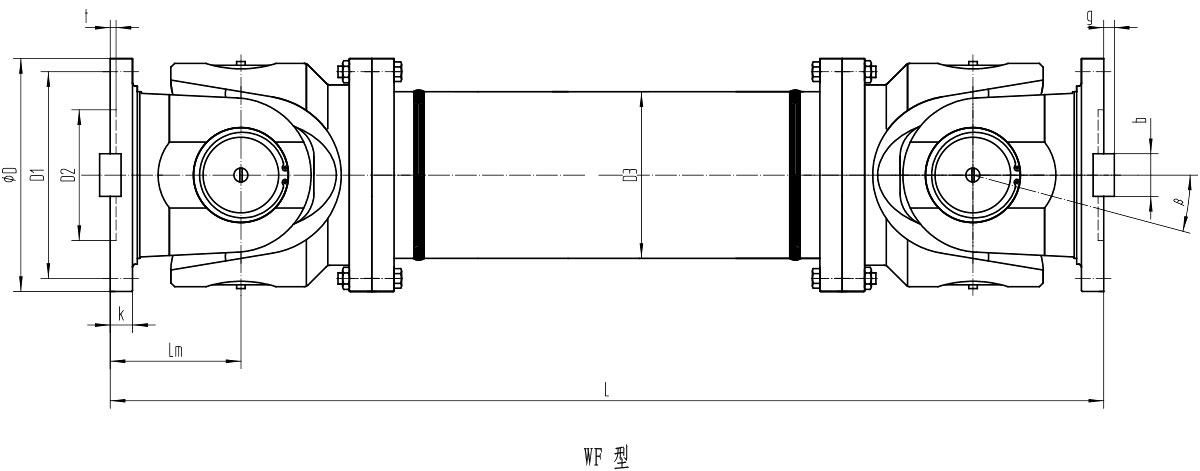

Paramètres de base et dimensions principales de l'accouplement universel de grande taille de type WF sans bride d'expansion

Tapez	Diamètre de rotation D/mm	Couple nominal Tn/kN·m	Couple de fatigue Tf/kN·m	Facteur de durée de vie du roulement L	Angle de l'axe β/(°)	Dimension/mm										Moment d'inertie I/kg·m²		Masse m/kg
Tapez	Diamètre de rotation D/mm	Couple nominal Tn/kN·m	Couple de fatigue Tf/kN·m	Facteur de durée de vie du roulement L	Angle de l'axe β/(°)	L _min	D₁(js11)	D₂(H7)	D₃	L _m	n×φd	k	t	b(h9)	g	L _min	Augmentation 100mm	L _min	Augmentation 100mm
SWC180WF	180	22.4	11.2	0.245	≤15	560	155	105	114	110	8×φ17	17	5	24	7	0.248	0.007	58	2.8
SWC200WF	200	36	18	1.115	≤15	585	170	120	133	115	8×φ17	17	5	28	8	0.316	0.013	82	3.7
SWC225WF	225	56	28	7.812	≤15	610	196	135	152	120	8×φ17	20	5	32	9	0.636	0.023	93	4.9
SWC250WF	250	80	40	2,82×10¹	≤15	715	218	150	168	140	8×φ19	25	6	40	12.5	1.352	0.028	143	5.3
SWC285WF	285	120	58	8,28×10¹	≤15	810	245	170	194	160	8×φ21	27	7	40	15	2.664	0.051	220	6.3
SWC315WF	315	160	80	2,79×10²	≤15	915	280	185	219	180	10×φ23	32	8	40	15	4.469	0.08	300	8
SWC350WF	350	225	110	7,44×10²	≤15	980	310	210	245	194	10×φ23	35	8	50	16	7.189	0.146	387	11.5
SWC390WF	390	320	160	1,86×10³	≤15	1100	345	235	267	215	10×φ25	40	8	70	18	13.18	0.222	588	15
SWC440WF	440	500	250	8,25×10³	≤15	1290	390	255	325	260	16×φ28	42	10	80	20	23.25	0.474	880	21.7
SWC490WF	490	700	350	2,154×10⁴	≤15	1360	435	275	351	270	16×φ31	47	12	90	22.5	41.89	0.69	1263	27.3
SWC550WF	550	1000	500	6,335×10⁴	≤15	1510	492	320	426	305	16×φ31	50	12	100	22.5	68.48	1.357	1663	34
