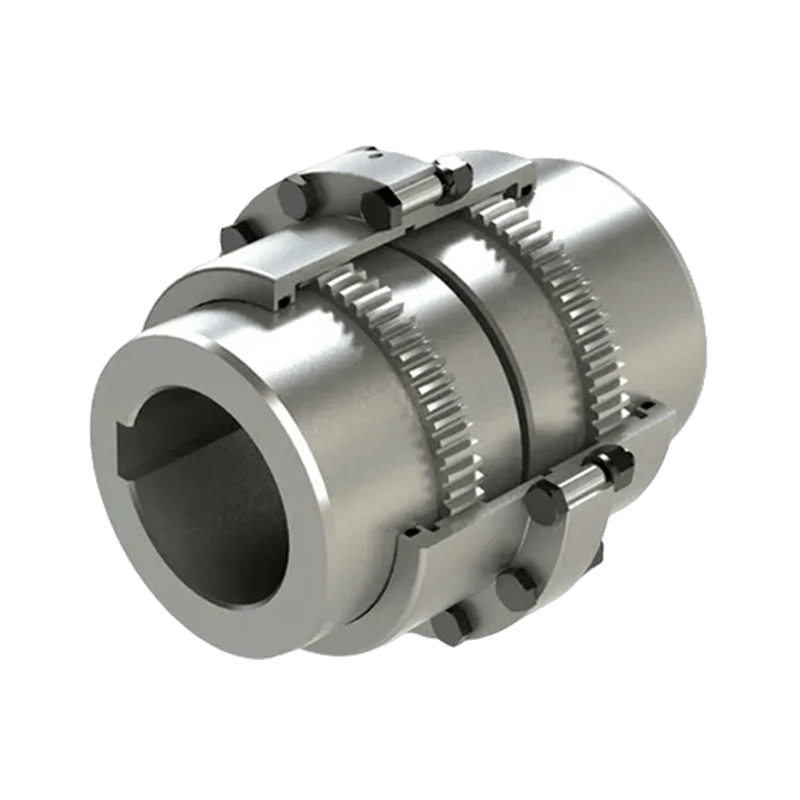

Accouplement à engrenages de tambour GC (Q/YG 13010X-2018)

Name: Accouplement à engrenages de tambour GC (Q/YG 13010X-2018)
Rating: 5 (99 reviews)

Présentation du produit : L'accouplement à engrenages à tambour de type GC (standard : Q/YG 13010X-2018) est un dispositif de transmission mécanique robuste et efficace spécialement conçu pour transmettre le couple entre deux arbres tout en compensant les désalignements radiaux, axiaux et angulaires. Ce produit est largement utilisé dans diverses applications industrielles nécessitant une précision de transmission de couple extrêmement élevée en raison de sa fiabilité et de sa durabilité supérieures.

Principales caractéristiques :

1. Capacité de charge élevée : conçu avec précision, cet accouplement peut résister à des charges de couple extrêmement élevées, ce qui le rend idéal pour les environnements industriels lourds tels que les mines, les aciéries et la production d'électricité.

2. Excellente flexibilité : sa conception flexible unique permet un déplacement angulaire, parallèle et axial entre les deux arbres, réduisant efficacement les contraintes sur l'équipement connecté et minimisant le risque de panne prématurée de l'équipement.

3. Structure robuste et durable : construit à partir de matériaux en acier ou en alliage de haute qualité, il peut fonctionner de manière stable dans des conditions difficiles de températures extrêmes, ré'environnements corrosifs et de vibrations sévères.

4. Installation et maintenance faciles : le processus d'installation est simple et intuitif, facilitant une configuration rapide. Parallèlement, sa conception robuste minimise les besoins de maintenance, réduisant ainsi efficacement les temps d'arrêt et les coûts d'exploitation.

5. Excellente interchangeabilité : les accouplements de type GC sont généralement conçus pour être interchangeables avec d'autres marques, permettant des mises à niveau ou des remplacements d'équipement sans modifications significatives.

Conception structurelle : Les accouplements de type GC utilisent des profils de dents internes et externes usinés avec précision.

1. Configuration des trous d'arbre : prend en charge différents types de trous d'arbre, notamment Y, J1, Z1, etc., pour s'adapter aux différentes exigences industrielles de connexion d'extrémité d'arbre.

2. Système de lubrification : le boîtier est conçu avec des trous d'injection d'huile dédiés pour assurer une lubrification adéquate des surfaces des dents, prolongeant ainsi la durée de vie.

4. Méthode de connexion : des boulons à haute résistance sont utilisés pour connecter solidement les deux demi-raccords, ce qui donne une structure compacte et stable.

Spécifications techniques : La série d'accouplements GC couvre une large gamme de tailles (GC1 à GC24), réu petit au très grand, répondant aux besoins de transmission à différentes échelles :

1. Couple nominal (T _n ) : Plage de 800 N·m à 1 400 000 N·m.

2. Vitesse autorisée ([n]) : jusqu'à 7 500 tr/min (selon le modèle).

3. Diamètre de l'arbre applicable (d ₁ , d ₂ , d _z ) : Convient aux arbres d'un diamètre allant de 12 mm à 520 mm.

Applications typiques : En raison de leurs hautes performances, les accouplements à tambour de type GC sont largement utilisés dans les systèmes de transmission mécanique dans les industries suivantes :

Équipements métallurgiques et machines minières

Machines de levage et portuaires

Équipement de conservation de l'eau et machines de fabrication du papier

Entraînements de compresseurs, de pompes et de turbines

Contacterez-nous

Téléchargement PDF

PRÉCV: GCL Accouplement à tambour avec roue de frein (Q/YG 13011X-2018)
SUIV: Type GAPK avec accouplement à engrenages à tambour à disque (Q/YG 12009X-2018)

Paramètres du produit

Envoyer un message

PARAMÈTRES TECHNIQUES

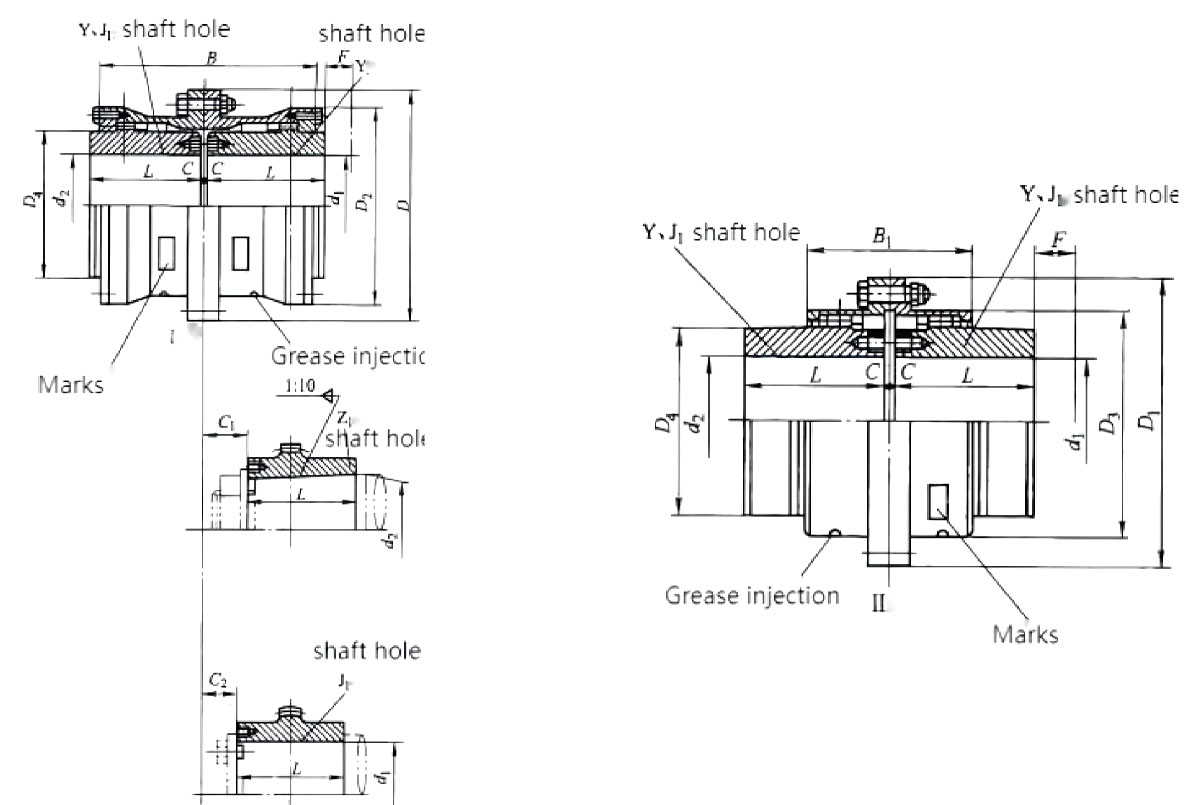

Paramètres de base et dimensions principales de l'accouplement à engrenages à tambour de type GC

Tapez	Nominal couple Tn/KN·m	Autorisé vitesse [n]/r.min⁻¹	Trou d'arbre diamètre d1,d2,dz	Arbre trou longueur L		D	D₁	D₂	D₃	D₄	B	B₁	F	C		C₁	C₂	Messe /kg		Quantité de graisse /ml
				Y	J₁,Z₁									Ⅰ	Ⅱ			Ⅰ	Ⅱ	Ⅰ	Ⅱ
CG1	800	7500	12,14	32	—	122	115	98	88	60	116	100	30	30	—	—	—	5.6	4.86	0.085	0.04
			16,18,19	42	—									20	14	—	—
			20,22,24	52	—									10	4	—	—
			25,28	62	44									3	3	19	18
			30,32,35,38	82	60									3	3	23	12
			40,42	112	84									3	3	29	12
CG2	1400	6700	22,24	52	—	150	145	118	108	77	136	104	30	20	4	—	—	9.78	7.48	0.09	0.06
			25,28	62	—									10	3	—	—
			30,32,35,38	82	60									3	3	23	16
			40,42,45,80,55,56	112	84									3	3	29	16
CG3	2800	6300	22,24	52	—	170	165	140	125	90	160	108	30	33	7	—	—	16.7	12.2	0.17	0.1
			25,28	62	—									23	3	—	—
			30,32,35,38	82	60									3	3	23	16
			40,42,45,80,55,56	112	84									3	3	29
			60,63	142	107									3	3	36	16
CG4	5000	5600	30,32,35,38	82	—	200	195	160	145	112	180	116	30	13	3	—	—	25.6	19.6	0.25	0.15
			40,42,45,80,55,56	112	84									3	3	29	17
			60,63,65,70,71,75	142	107									3	3	36	17
			80	172	132									3	3	41	17
CG5	8000	5300	30,32,35,38	82	—	225	215	180	168	128	200	126	30	23	3	—	—	35	26.1	0.35	0.22
			40,42,45,80,55,56	112	84									3	3	29	19
			60,63,65,70,71,75	142	107									3	3	36	19
			80,85,90	172	132									3	3	41	19
CG6	11200	5000	32,35,38	82	—	245	230	200	185	145	224	134	30	35	5	—	—	51.6	38	0.4	0.2
			40,42,45,80,55,56	112	—									5	5	—	—
			60,63,65,70,71,75	142	107									5	5	38	20
			80,85,90,95	172	132									5	5	43	20
			100	212	167									5	5	48	20
CG7	16000	4500	32,35,38	82	—	272	265	230	210	160	244	148	30	45	5	—	—	68.6	45	0.6	0.44
			40,42,45,80,55,56	112	—									15	5	—	—
			60,63,65,70,71,75	142	107									5	5	38	20
			80,85,90,95	172	132									5	5	43	20
			100 110	212	167									5	5	48	20
CG8	22400	4250	55,56	112	—	290	272	245	225	176	272	162	30	29	5	—	—	79.5	55.8	0.075	0.55
			60,63,65,70,71,75	142	107									5	5	38	34
			80,85,90,95	172	132									5	5	43	20
			100 110,120,125	212	167									5	5	48	20
CG9	28000	4000	65,70,71,75	142	107	315	305	265	245	190	280	176	30	5	5	38	38	106.5	80.5	1	0.79
			80,85,90,95	172	132									5	5	43	28
			100 110,120,125	212	167									5	5	48	28
			130 140	252	202									5	5	53	28
CG10	45000	3550	75	142	—	355	340	300	280	225	330	196	30	28	5	—	—	158.8	121.8	1.3	0.9
			80,85,90,95	172	132									5	5	43	38
			100 110,120,125	212	167									5	5	48	28
			130 140,150	252	202									5	5	53	28
			160	302	242									5	5	63	28
CG11	63000	3000	80,85,90,95	172	—	412	385	345	325	256	360	224	40	15	8	—	—	214	167	1.6	1.2
			100 110,120,125	212	167									8	8	51	32
			130 140,150	252	202									8	8	56	32
			160 170 180	302	242									8	8	66	32
CG12	90000	2800	120 125	212	167	440	435	375	360	288	414	250	40	8	8	51	45	302	242	2.6	1.9
			130 140,150	252	202									8	8	56	32
			160 170 180	302	242									8	8	66	32
			190 200	352	282									8	8	76	32
CG13	125000	2500	140 150	252	202	490	480	425	400	320	470	272	50	8	8	56	38	390	309	3.3	2.4
			160 170 180	302	242									8	8	66	32
			190 200,220	352	282									8	8	76	32
CG14	180000	2300	160 170 180	302	242	545	540	462	440	362	530	316	50	10	10	68	32	522	423	4.8	3.7
			190 200,220	352	282									10	10	78	32
			240 250 260	410	330									10	10	一	10
CG15	250000	2100	160 170 180	302	242	580	一	488	一	400	560	一	50	10	一	68	43	677	一	5	一
			190 200,220	352	282									10	一	78	32
			240 250 260	410	330									10	一	一	10
			270	470	380									10	一	一	10
CG16	315000	1900	180	302	242	650	一	560	一	440	600	一	50	12	一	70	63	939	一	7	一
			190 200,220	352	282									12	一	80	32
			240 250 260	410	330									12	一	一	12
			280 300	470	380									12	一	一	12
CG17	410000	1800	200 220	352	282	690	一	600	一	460	650	一	50	12	一	70	48	1041	一	8	一
			240 250 260	410	330									12	一	一	12
			280 300,320	470	380									12	一	一	12
CG18	500000	1700	220	352	282	750	一	650	一	510	700	一	60	12	一	70	73	1381	一	10	一
			240 250 260	410	330									12	一	一	12
			280 300,320	470	380									12	一	一	12
			340 360	550	450									12	一	一	12
CG19	630000	1600	240 250 260	410	330	775	一	690	一	535	745	一	60	12	一	一	12	1526	一	11	一
			280 300,320	470	380									12	一	一	12
			340 360,380	550	450									12	一	一	12
CG20	800000	1500	260	410	330	825	一	730	一	580	785	一	60	14	一	一	14	2081	一	13	一
			280 300,320	470	380									14	一	一	14
			340 360,380	550	450									14	一	一	14
			400	650	540									14	一	一	14
CG21	900000	1300	280 300,320	470	380	925	一	825	一	620	810	一	60	14	一	一	14	2460	一	20	一
			340 360,380	550	450									14	一	一	14
			400 420 440	650	540									14	一	一	14
CG22	1000000	950	320	470	380	950	一	850	一	665	820	一	60	14	一	一	14	2775	一	26	一
			340 360,380	550	450									14	一	一	14
			400 420 440,450,460	650	540									14	一	一	14
CG23	1120000	900	360 380	550	450	1030	一	900	一	710	880	一	60	14	一	一	14	3148	一	29	一
			400 420 440,450,460,480,500	650	540									14	一	一	14
CG24	1400000	850	380	550	450	1060	一	925	一	730	900	一	70	16	一	一	16	3766	一	32	一
			400 420 440,450,460,480,500	650	540									16	一	一	16
			520	800	680									16	一	一	16
