Accouplement de tambour de type QJC (Q/YJ16027X-2018)

Name: Accouplement de tambour de type QJC (Q/YJ16027X-2018)
Rating: 5 (99 reviews)

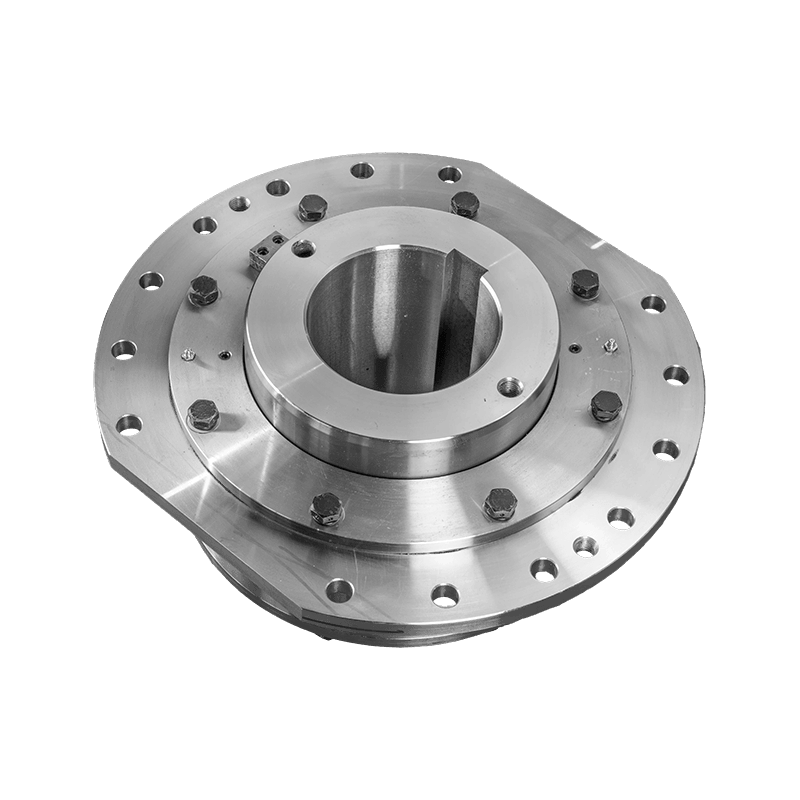

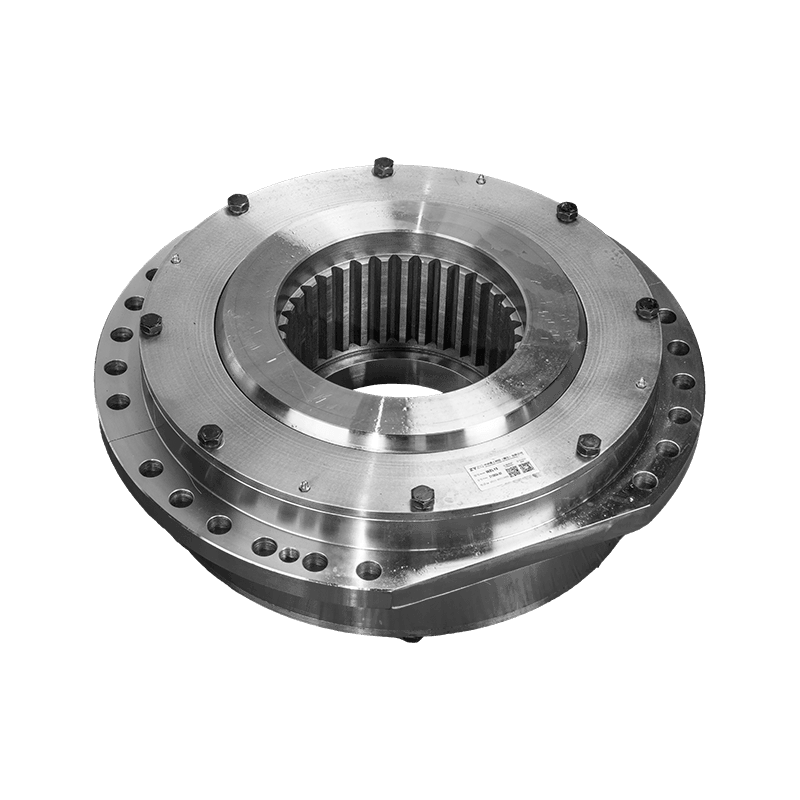

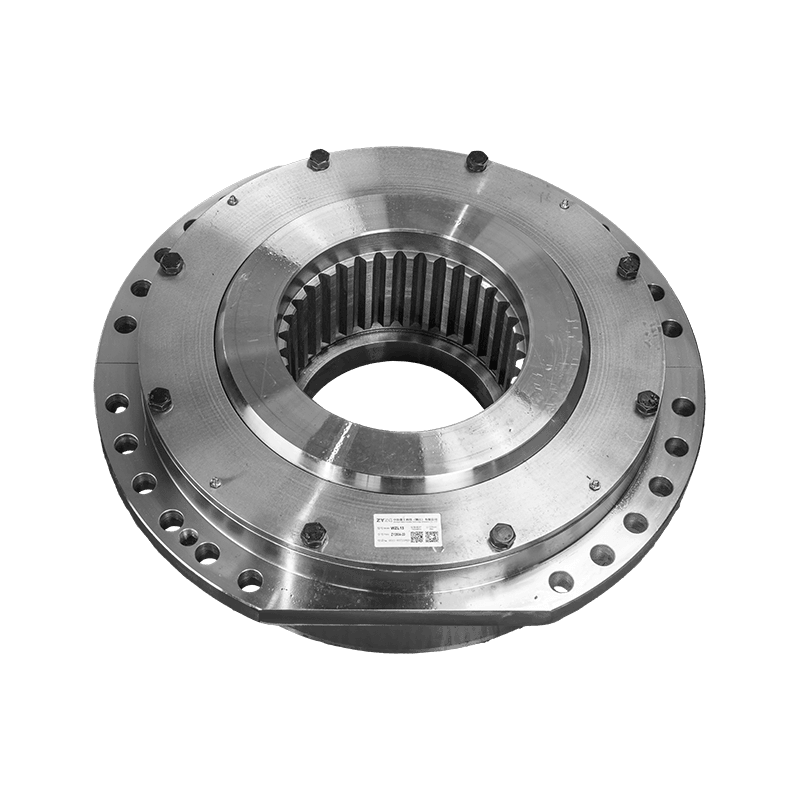

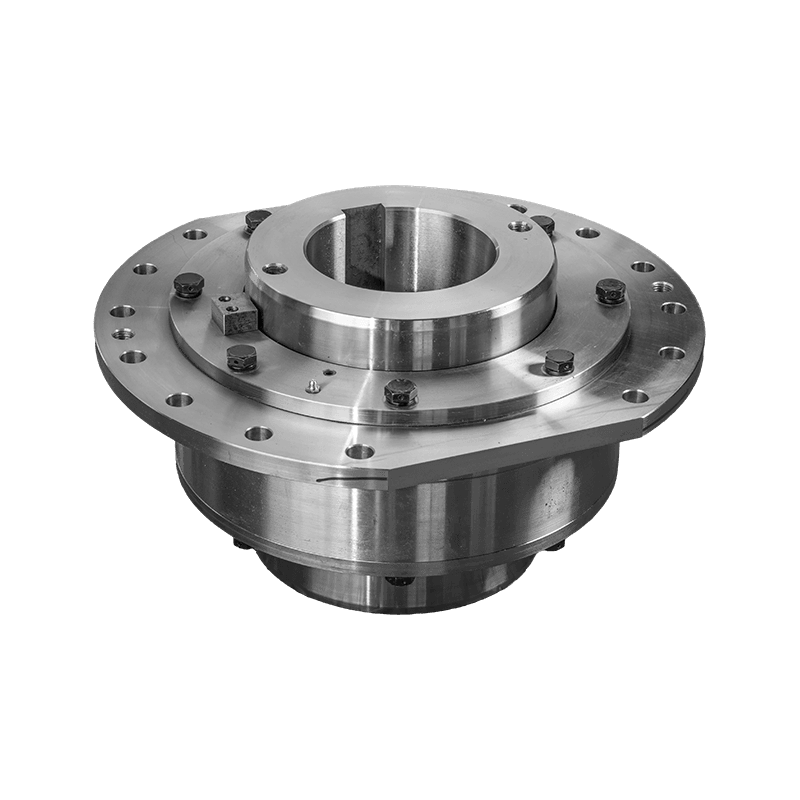

Présentation du produit :

L'accouplement à engrenages à dents couronnées de la série QJC (conforme à la norme Q/YJ16027X-2018) est un composant de transmission de puissance très fiable conçu pour les environnements industriels exigeants. Conçu spécifiquement pour les applications lourdes, il combine des moyeux à dents couronnées fabriqués avec précision avec des éléments d'amortissement élastiques pour offrir une efficacité de transmission de couple supérieure et une protection de l'équipement pour les connexions d'arbre.

Avantages clés pour les acheteurs internationaux :

1. Gestion supérieure du désalignement : La structure à dents couronnées de précision du QJC compense efficacement le désalignement angulaire, radial et axial de l'arbre. Cette flexibilité simplifie l'installation tout en réduisant considérablement l'usure des équipements connectés (tels que les moteurs et les réducteurs), prolongeant ainsi la durée de vie du système.

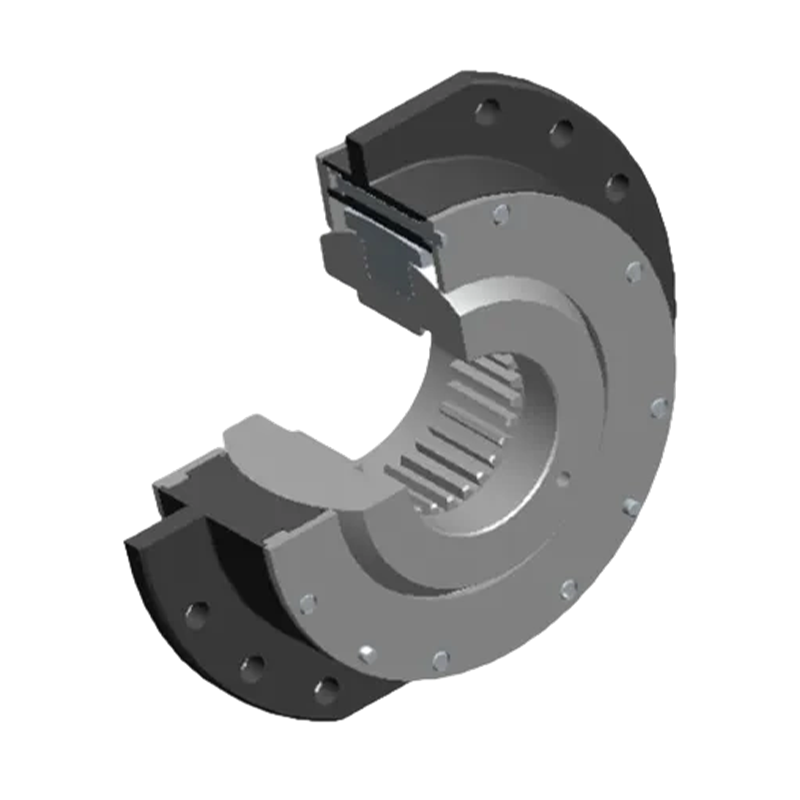

2. Amortissement des vibrations intégré : Contrairement aux accouplements à engrenages rigides traditionnels, le QJC comporte un élément en élastomère positionné entre les deux moyeux à dents couronnées. Agissant comme un « tampon de puissance », cette conception absorbe efficacement les vibrations opérationnelles et les chocs transitoires, garantissant ainsi des performances fluides du système dans des conditions de charge complexes.

3. Excellence matérielle de qualité militaire : Forgé avec précision à partir d'un alliage ou d'acier au carbone de haute qualité, l'accouplement offre une résistance aux chocs, à la fatigue et à la corrosion exceptionnelle. Il maintient la stabilité structurelle même dans des environnements difficiles caractérisés par de fortes poussières et des fluctuations de température extrêmes, tels que les sites miniers ou métallurgiques.

4. Efficacité de la maintenance modulaire : Grâce à sa conception modulaire simple, la série QJC permet un démontage et un assemblage rapides. Cela réduit considérablement les temps d’arrêt pour maintenance et diminue les coûts de main-d’œuvre opérationnelle à long terme.

5. Rapport couple/poids élevé : L'accouplement offre une immense capacité de charge de couple dans une structure compacte, ce qui en fait le choix idéal pour les machines lourdes où l'espace est limité mais les demandes de puissance sont élevées.

Contacterez-nous

Téléchargement PDF

PRÉCV: Accouplement de tambour GJC (Q/YJ 16028X-2018)
SUIV: Accouplement d'engrenage de tambour à bague d'engrenage intérieure en nylon NC (Q/YG14021X-2018)

Paramètres du produit

Envoyer un message

PARAMÈTRES TECHNIQUES

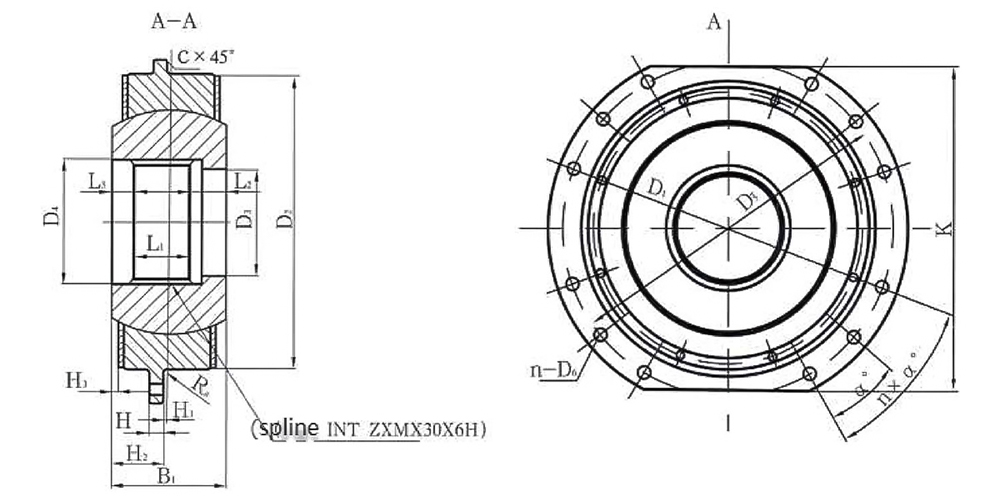

Paramètres de base et dimensions principales de l'accouplement à tambour QJC

Tapez	Nominal couple KN·m	Couple de transfert KN.m						Spline	K	B₁	D₁	D₂	D₃	D₄	D₅	H	H₁	H₂	H₃	L₁	L₂	L₃	n-D₆	Boulon	n×α°	Râ	c	Instant de inertie I/kg·m²	Messe m/kg
		Classe ouvrière
		M3	M4	M5	M6	M7	M8
QJC01	6.3	6.3	5.6	5	4.5	4	3.55	15Zx3m	250	80	300	190	40	50	260	12	3	37	4	30	18	22	8-14	M12	1×40	1.6	1.6	0.13	18.9
QJC02	9	9	8	7.1	6.3	5.6	5	18Zx5m	280	84	320	200	50	60	280	15	3	39	5	30	22	22	8-18	M16	1×40	1.6	2	0.19	22.6
QJC03	12.5	12.5	11.2	10	9	8	7.1	22Zx3m	300	92	340	220	60	70	300	15	3	43	5	35	25	22	8-18	M16	1×40	2	2	0.27	28
QJC04	16	16	14	12.5	11.2	10	9	27Zx3m	320	97	360	240	70	85	320	15	4	44.5	5.5	40	25	22	8-18	M16	1×40	2	2.5	0.37	32.8
QJC05	20	20	18	16	14	12.05	11.2	18Zx5m	340	127	380	260	80	100	340	15	4	59.5	10.5	50	25	37	8-18	M16	1×40	2	2.5	0.56	47
QJC06	25	25	22.4	20	18	16	14	22Zx5m	360	137	400	280	100	120	360	15	5	63.5	10.5	55	30	37	8-18	M16	1×40	2	2.5	0.76	57
QJC07	40	40	35.5	31.5	28	25	22.4	28Zx5m	400	157	450	340	120	140	400	15	5	73.5	12.5	70	35	37	2-22	M20	2×20	2.5	3	1.65	90
QJC08	63	63	56	50	45	40	35.5	30Zx5m	450	167	500	380	140	160	450	20	6	77.5	13.5	75	40	37	2-22	M20	2×20	2.5	3	2.86	122
QJC09	80	80	71	63	56	50	45	34Zx5m	500	182	550	420	160	180	500	20	6	85	16	85	45	37	2-22	M20	2×20	2.5	3	4.49	157
QJC10	125	125	112	100	90	80	71	38Zx5m	530	192	580	450	180	200	530	20	6	90	14	95	45	37	2-22	M20	2×20	2.5	4	6.18	190
QJC11	200	200	180	160	140	125	112	26Zx8m	580	207	650	530	190	222	600	25	7	96.5	15.5	10	45	37	2-22	M20	2×20	2.5	4	12.5	290
QJC12	315	315	280	250	224	200	190	30Zx8m	600	222	680	560	220	254	630	25	7	104	16	12	45	37	24-22	M20	5×10	2.5	5	16.4	335
QJC13	400	400	355	315	280	250	222	34Zx8m	640	237	710	600	250	286	660	35	8	110.5	17.5	13	45	37	24-26	M24	5×10	3	6	23.13	393
QJC14	500	500	450	400	355	315	280	38Zx8m	700	262	780	670	280	318	730	35	8	123	16	15	55	37	24-28	M24	5×10	3	5	39.18	551
QJC15	630	630	560	500	450	400	355	44Zx8m	760	287	850	730	320	366	800	35	9	134.5	17.5	17	60	37	24-55	M24	5×10	3	6	59.25	693
QJC16	800	800	710	630	560	500	450	50Zx8m	860	352	950	840	360	420	900	45	10	166	37	22	60	52	24-26	M24	5×10	3	6	114.5	1250
QJC17	1120	1120	1000	900	800	710	630	44Zx10m	1020	410	1120	975	400	460	1055	50	15	190	37	26	60	65	24-29	M27	5×10	4	6	260.4	1950
QJC18	1490	1490	1380	1250	1120	1000	900	56Zx10m	1100	430	1200	1055	540	580	1135	60	25	190	37	27	60	70	24-29	M27	5×10	4	6	337.8	2250

Remarque : Si vous avez besoin de spécifications plus larges pour l'accouplement à tambour, nous pouvons également concevoir et fabriquer.
