Accouplement à cannelure développante de type QGC, accouplement à rouleaux sphériques (Q/YJ16029X-2018)

Name: Accouplement à cannelure développante de type QGC, accouplement à rouleaux sphériques (Q/YJ16029X-2018)
Rating: 5 (99 reviews)

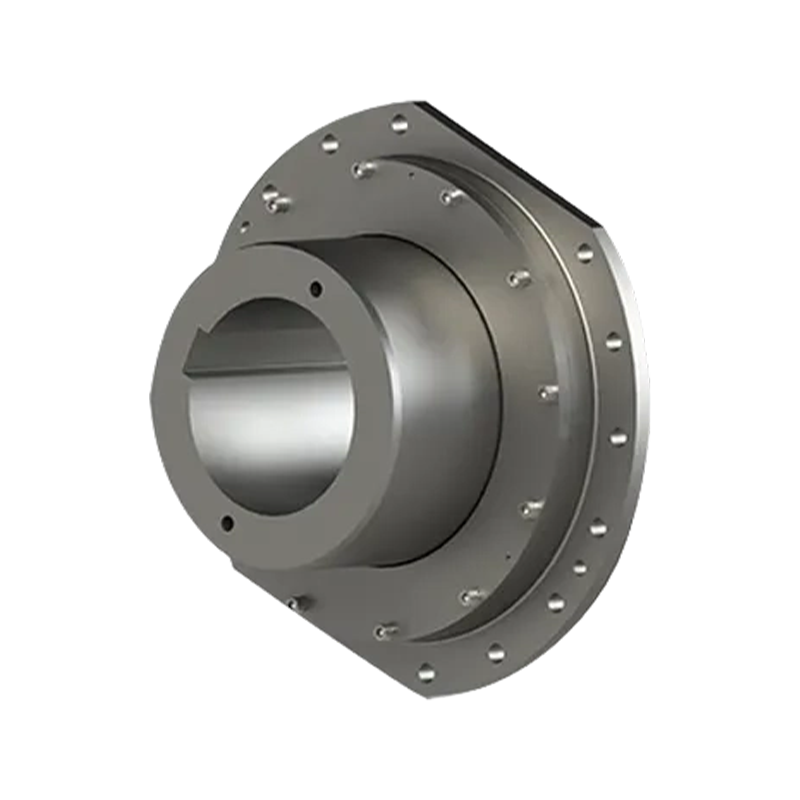

L'accouplement à rouleaux sphériques à cannelure développante de type QGC (conforme à la norme Q/YJ16029X-2018) combine des rouleaux sphériques avec des cannelures en développante et est largement utilisé dans les grues, les équipements métallurgiques, miniers et portuaires pour connecter les tambours et les réducteurs. Cet accouplement présente une excellente capacité portante, avec une plage de couple nominal de 4 kN·m à 900 kN·m et une force radiale admissible de 16,5 kN à 520 kN. Par rapport aux accouplements à engrenages traditionnels, sa capacité de charge est augmentée d'environ 30 %, permettant de gérer facilement les conditions de démarrage, d'arrêt et d'impact fréquentes. Grâce au contact sphérique entre les rouleaux et les alésages, il possède une capacité de compensation de déplacement angulaire allant jusqu'à 1,5°, compensant efficacement les erreurs d'installation et la déformation du châssis, agissant comme un élément d'auto-alignement, réduisant ainsi considérablement le moment de flexion supplémentaire sur l'arbre de sortie du réducteur et minimisant les risques de fatigue de l'arbre. De plus, le produit a une structure compacte, une transmission douce, un faible bruit et est équipé d'une structure anti-détachement, d'un système d'étanchéité et d'un indicateur d'usure. Tout en assurant la sécurité des transmissions lourdes, il facilite grandement la surveillance de l'état, le démontage et l'entretien des pièces, ce qui en fait un choix idéal pour les équipements lourds afin d'obtenir une disposition compacte et un fonctionnement efficace.

Contacterez-nous

Téléchargement PDF

PRÉCV: Accouplement à trou d'arbre cylindrique de type QGCA, accouplement à rouleaux sphériques (Q/YJ 16030X-2018)
SUIV: Accouplement de tambour GJC (Q/YJ 16028X-2018)

Paramètres du produit

Envoyer un message

PARAMÈTRES TECHNIQUES

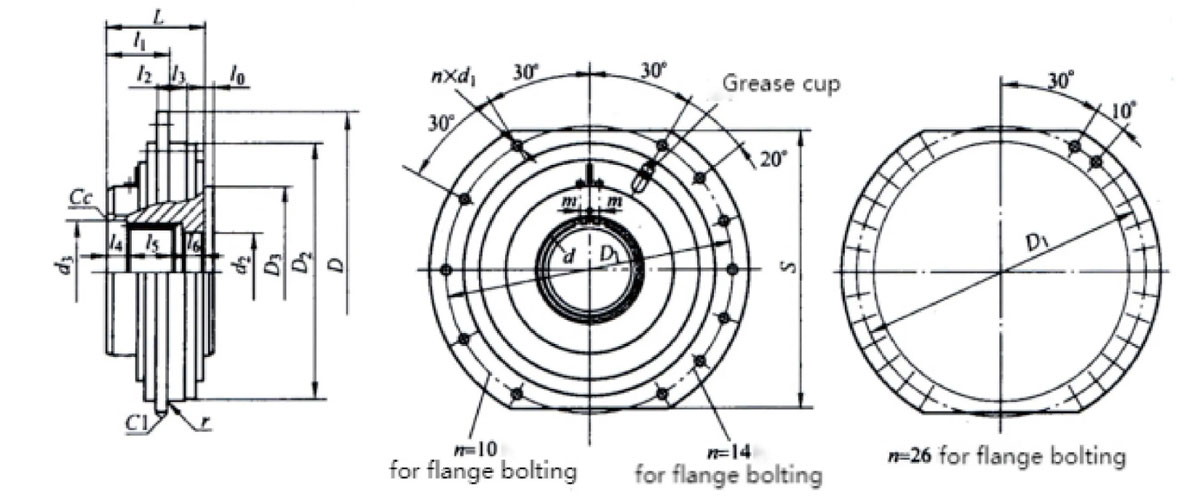

Paramètres de base et dimensions principales de l'accouplement à rouleaux sphériques cannelés à développante QGC

Tapez	Nominal couple Tn/kN·m	Autorisé radial force/KN	Interne cannelure	D	D₁	D₂	D₃	n×d₁	d₂	d₃	S	L	l₀	l₁	l₂	l₃	l₄	l₅	l₆	r	c	Porter échelle ml	Instant de inertie I/kg·m²	Messe m/kg

QGC1	5	16.5	INT16Zx2.5	250	220	160	—	10×Φ14	35	45	220	80	0	42	12	24	22	30	18	2	1.6	4	0.06	13.2
			INT17Zx2.5						38	48														12.2
QGC2	7.1	18.5	INT17Zx2.5	280	250	180	—	10×Φ14	38	48	250	80	0	42	12	24	22	30	18	2	1.6	4	0.12	19.8
			INT15Zx2m						40	50														18.8
QGC3	9	20	INT16Zx2m	320	280	200	—	10×Φ18	40	50	280	84	0	48	15	25	22	30	22	2.5	1.6	4	0.2	22.1
			INT18Z×						50	60											2			21.8
QGC4	14	25	INT18Zx2m	340	300	220	—	10×Φ18	50	60	300	92	0	45	15	25	22	30	30	2.5	2	4	0.27	28.9
			INT22Zx3m						60	70								35	25					28.8
QGC5	18	35	INT22Zx3m	360	320	240	—	10×Φ18	60	70	320	92	0	45	15	25	22	35	25	2.5	2	6	0.36	35
			INT17Zx3m						70	85		97						40			2.5			34
QGC6	22.4	38.5	INT18Zx5m	380	340	260	—	10×Φ18	80	0	340	97	0	45	15	25	22	40	25	2.5	2.5	6	0.48	40
			INT22Zx3m						80	100		127					37	50						41
QGC7	28	42	INT18Zx5m	400	360	280	150	10×Φ18	80	100	360	127	10	67	15	33	37	50	25	3	2.5	6	0.6	51
			INT22Zx5m						100	120		137	0					55	30					47
QGC8	35.5	49	INT22Zx5m	420	380	310	168	10×Φ18	100	120	380	137	20	77	15	33	37	55	30	3	2.5	6	0.86	59
			INT26Zx5m						120	140		157	0					70	35		3			57
QGC9	50	70	INT26Zx5m	450	400	340	215	10×Φ22	120	140	400	157	0	87	20	28	37	70	35	3	3	6	1.32	78
			INT30Zx5m						140	160		167						75	40					75
QGC10	100	120	INT34Zx5m	550	500	420	260	10×Φ22	140	160	500	167	20	95	20	38	37	75	40	3	3	8	3.44	129
			INT38Zx5m						160	180		182	0					85	45					126
QGC11	160	140	INT34Zx5m	580	530	450	285	14×Φ22	160	180	530	182	0	95	20	38	37	85	45	3	3	8	4.23	151
			INT38Zx5m						180	00		192						95			4			146
QGC12	224	170	INT26Zx8m	650	600	530	315	14×Φ22	180	00	580	192	15	120	25	33	37	95	45	3	4	8	7.52	210
			INT26Zx8m						190	222		207	0					105						205
QGC13	355	300	INT26Zx8m	680	630	560	395	26×Φ22	190	222	600	207	0	120	25	35	37	105	45	4	4	8	9.81	236
			INT30Zx8m						220	254		222						120			5			229
QGC14	500	340	INT30Zx8m	710	660	600	395	26×Φ26	220	254	640	222	15	140	35	43	37	120	45	4	5	8	14.76	301
			INT34Zx8m						260	206		237	0					135						208
QGC15	630	380	INT34Zx8m	780	730	670	445	26×Φ26	260	286	700	237	25	160	35	43	37	135	45	4	5	8	24.14	308
			INT38Zx8m						280	318		262	0					150	55					395
QGC16	710	450	INT38Zx8m	850	800	730	445	26×Φ26	280	318	760	262	25	180	35	43	37	150	55	4	5	8	34.4	483
			INT44Zx8m						320	986		287	0					170	60		6			451
QGC17	900	520	INT44Zx8m	950	900	840	585	26×Φ26	320	366	860	287	25	200	45	55	37	170	60	4	6	8	74.63	797
			INT50Zx8m						360	420		352	0				52	220			8			793

Remarque : Le moment d'inertie et la masse sont des approximations calculées avec des diamètres de trou d'arbre plus petits.
