Accouplement élastique en forme de prune de type MCD (Q/YM 35013X-2018)

Name: Accouplement élastique en forme de prune de type MCD (Q/YM 35013X-2018)
Rating: 5 (99 reviews)

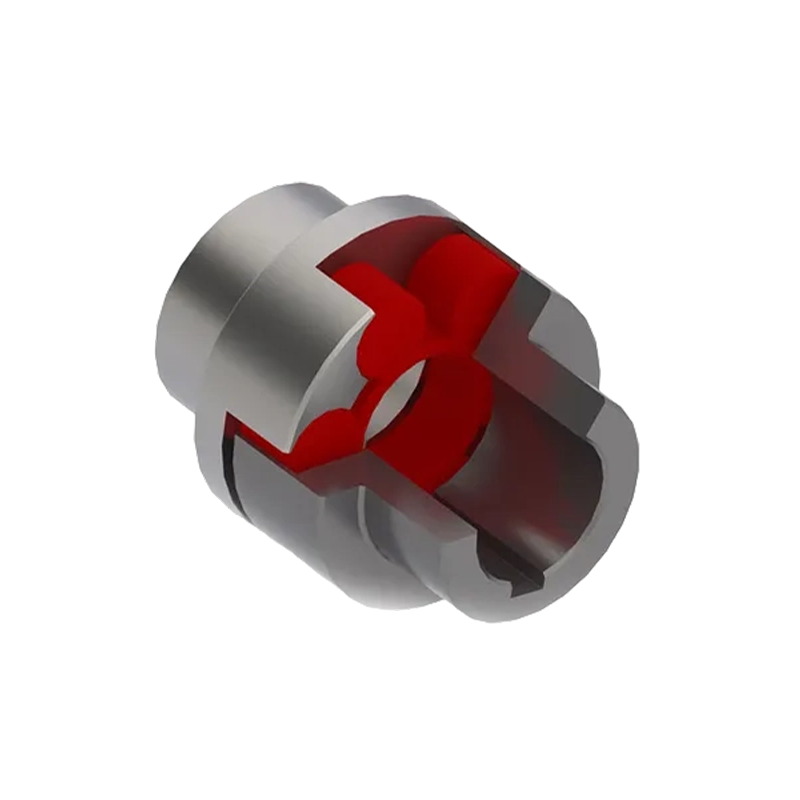

Accouplement élastique en forme de fleur de prunier de type MCD (conforme à la norme Q/YM 35013X-2018) a une absorption des chocs, une résistance à l'usure et des performances de mise en mémoire tampon, ce qui peut atténuer efficacement l'impact pendant la transmission. Son adaptabilité environnementale est également très large et elle peut maintenir un fonctionnement stable dans la plage de température de -30 °C à 80 °C. En termes de paramètres techniques clés, la série MCD offre un grand espace de sélection, avec un couple nominal allant de 28 N · m à 14 000 N · m, un couple maximum instantané capable de résister jusqu'à 25 200 N · m et une vitesse maximale autorisée de 8 500 tr/min. Afin de s'adapter à divers systèmes d'arbres mécaniques complexes, il prend en charge des diamètres de trous d'arbre de 12 mm à 160 mm et est équipé d'éléments élastiques de différentes spécifications de MT1 à MT14. Grâce à ses performances de transmission robustes, le produit a été largement utilisé dans les domaines industriels lourds tels que les équipements métallurgiques, les machines minières, l'ingénierie de conservation de l'eau, le levage et le transport, les machines de fabrication du papier et les installations portuaires.

Contacterez-nous

Téléchargement PDF

PRÉCV: Accouplement élastique en forme de prune de type MCS (Q/YM 35014X-2018)
SUIV: Accouplement élastique en forme de prune MC (Q/YM 35012X-2018)

Paramètres du produit

Envoyer un message

PARAMÈTRES TECHNIQUES

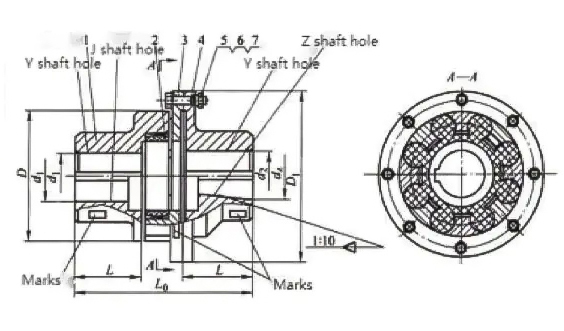

Paramètres de base et dimensions principales de l'accouplement élastique en quinconce MCD

Tapez	Nominal couple Tn/N·m	Maximale couple Tmax/N·m	Autorisé vitesse [n]/r.min⁻¹	Diamètre du trou d'arbre d _1, d ₂ ,d _z	L	L₀	D	D₁	Élastique élément tapez	Messe m/kg	Instant d'inertie I/kg•m²
MCD1	28	50	8500	12,14,15,18,19,20,22,24,25	35	92	50	90	MT1	1.206	0.00082
MCD2	50	100	7600	16,18,19,20,22,24,25,28,30	38	101.5	60	100	MT2	1.648	0.0014
MCD3	112	200	6900	20,22,24,25,28,30,32	40	110	70	110	MT3	2.357	0.0024
MCD4	160	288	6200	22,24,25,28,30,32,35,38,40	45	122	85	125	MT4	3.556	0.005
MCD5	355	640	5000	25,28,30,32,35,38,40,42,45	50	138.5	105	150	MT5	6.361	0.0135
MCD6	450	810	4100	30,32,35,38,40,42,45,48	55	155	125	185	MT6	10.768	0.0329
MCD7	710	1280	3700	35,38,40,42,45,48,50,55	60	172	145	205	MT7	15.302	0.0581
MCD8	1250	2250	3100	45,48,50,55,56,60,63,65	70	195	168	240	MT8	22.717	0.1175
MCD9	2000	3600	2800	55,56,60,63,65,70,71,75,80	80	224	198	270	MT9	34.439	0.233
MCD10	3150	5670	2500	60,63,65*,70,71,75,80,85,90,95,100	90	248	228	305	MT10	51.358	0.459
MCD11	5000	9000	2200	70,71,75,80,85,90,95,100,110,120	100	284	258	350	MT11	81.302	0.977
MCD12	7100	12780	1900	80,85,90,95,100,110,120,125,130	115	321	298	400	MT12	115.53	1.751
MCD13	12500	22500	1600	90,95,100,110,120,125,130,140,150	125	348	358	460	MT13	161.79	3.366
MCD14	14000	25200	1500	100,110,120,125,130*,140,150,160	135	358	400	500	MT14	196.3	4.867

Remarque :

1. La masse et le moment d'inertie sont des valeurs approximatives calculées en fonction du matériau en acier moulé et du plus grand trou d'arbre.

2. Le diamètre du trou d'arbre avec* peut être utilisé pour le trou d'arbre de type Z, si selon la longueur du trou d'arbre GB/T3852, négocier avec le fabricant.
