Accouplement à engrenages à tambour GA (Q/YG12006X-2018)

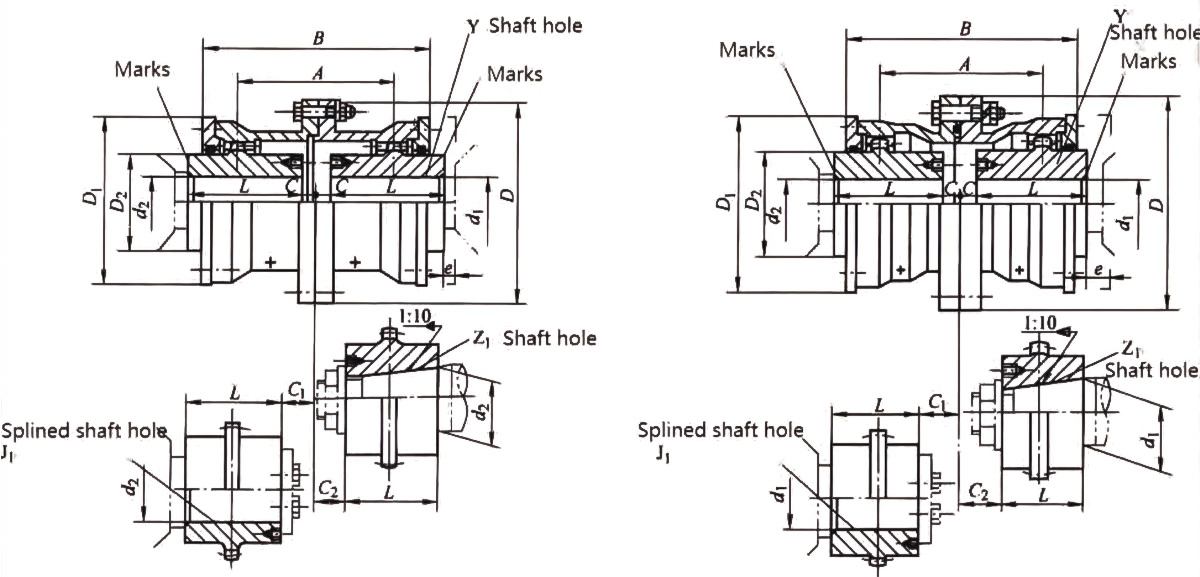

Structure du produit et principe de fonctionnement :

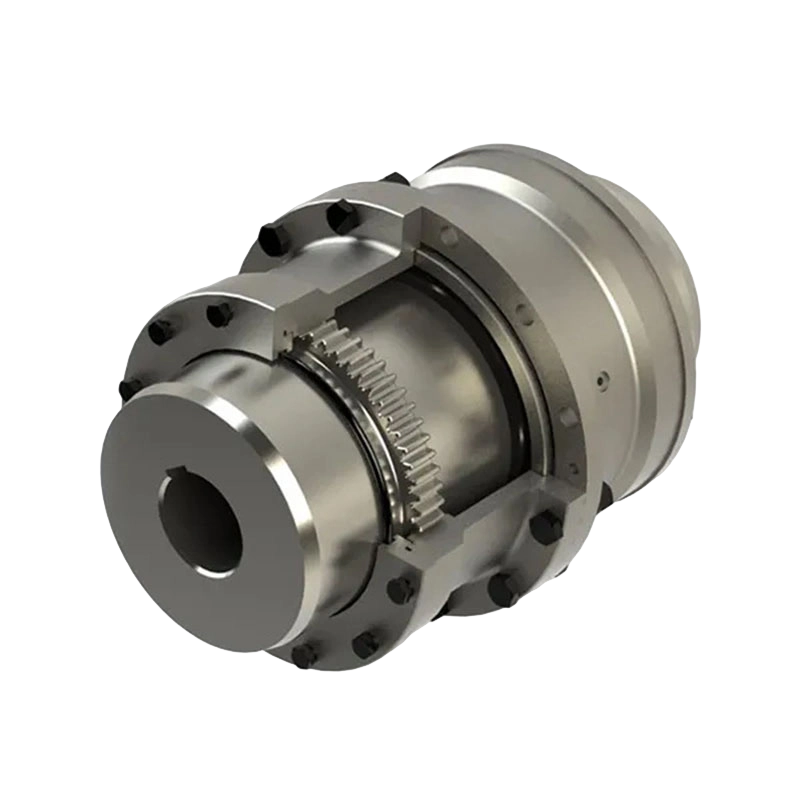

Cet accouplement se compose principalement de deux moyeux à engrenages dotés de dents externes et d'un manchon flexible en forme de tambour avec des dents internes. Les moyeux sont généralement montés sur les arbres des équipements d'entraînement et d'entraînement, tandis que le composant du tambour s'ajuste parfaitement entre eux ; le couple est transmis efficacement grâce à l'engrènement précis des dents d'engrenage internes et externes. La conception unique des dents en forme de tambour est la clé pour obtenir une connexion flexible, permettant un certain degré de désalignement entre les arbres connectés.

Avantages de base en matière de performances :

1. Capacité de couple élevée :
Conçu avec précision, l'accouplement de la série GA est capable de résister à des charges de couple extrêmement élevées, ce qui le rend parfaitement adapté aux applications industrielles lourdes.

2. Compensation complète pour désalignement :
Le composant de tambour flexible de l'accouplement s'adapte au désalignement angulaire, radial et axial entre les arbres. Cette flexibilité réduit efficacement les contraintes mécaniques sur l'équipement, prolongeant considérablement la durée de vie des roulements et autres composants critiques.

3. Construction robuste et durable :
Fabriqué à partir de matériaux de haute qualité, tels que l'acier ou la fonte ductile, le produit présente une résistance exceptionnelle aux fortes charges de choc et maintient un fonctionnement stable dans des environnements industriels difficiles caractérisés par des températures élevées ou des conditions corrosives.

4. Fonctionnement efficace et sans jeu :
L'engrènement précis des dents d'engrenage assure une connexion sans jeu, garantissant une transmission de puissance douce et efficace sans avoir besoin de composants de réglage supplémentaires.

5. Facilité d’installation et d’entretien :
Grâce à sa conception simple et à ses pièces mobiles minimes, l'accouplement est remarquablement facile à installer et à entretenir, contribuant ainsi à minimiser les temps d'arrêt des équipements et à réduire les coûts d'exploitation.

Spécifications techniques clés :
L'accouplement de la série GA est disponible dans une large gamme de modèles, du GA1 au GA30, pour s'adapter à divers diamètres d'arbre et exigences de couple :

1. Plage de couple :
La capacité de couple nominal couvre un large spectre, allant de 800 N·m (GA1) à 3 500 000 N·m (GA30).

2. Capacité de couple améliorée :
Lorsque les surfaces des dents d'engrenage subissent des traitements de nitruration ou de durcissement de surface, le couple nominal peut être augmenté d'un facteur 1,3 par rapport aux spécifications standard, augmentant ainsi encore la capacité de charge.

3. Performances de vitesse :
Les modèles plus petits (tels que le GA1) offrent une vitesse de rotation autorisée allant jusqu'à 7 100 tr/min, démontrant une stabilité exceptionnelle à haute vitesse.

4. Compatibilité dimensionnelle :
Le diamètre d'alésage maximum (dz) atteint 220 mm, permettant une compatibilité avec les dimensions d'arbre d'une grande variété de machines industrielles.

Champs d'application étendus :
Grâce à sa fiabilité et ses capacités de compensation exceptionnelles, ce couplage est largement utilisé dans les secteurs suivants :

Mines et carrières :
Utilisé dans des machines lourdes, telles que des systèmes de convoyeurs et des concasseurs, qui impliquent des charges de couple élevées et un désalignement de l'arbre.

Industrie sidérurgique :
Convient aux équipements nécessitant une transmission de couple stable, tels que les laminoirs en acier et les fours rotatifs.

Pâtes et papiers :
Fournit une transmission de puissance fiable dans les conditions de fonctionnement exigeantes des machines telles que les machines à papier et les pulpeurs.

Ingénierie maritime et offshore :
Fréquemment déployé dans les systèmes de propulsion des navires, les propulseurs et les machines de pont, où il maintient des performances exceptionnelles même dans des environnements marins difficiles.
