Accouplement à engrenages à tambour à installation verticale GCC (Q/YG 13014X-2018)

Name: Accouplement à engrenages à tambour à installation verticale GCC (Q/YG 13014X-2018)
Rating: 5 (99 reviews)

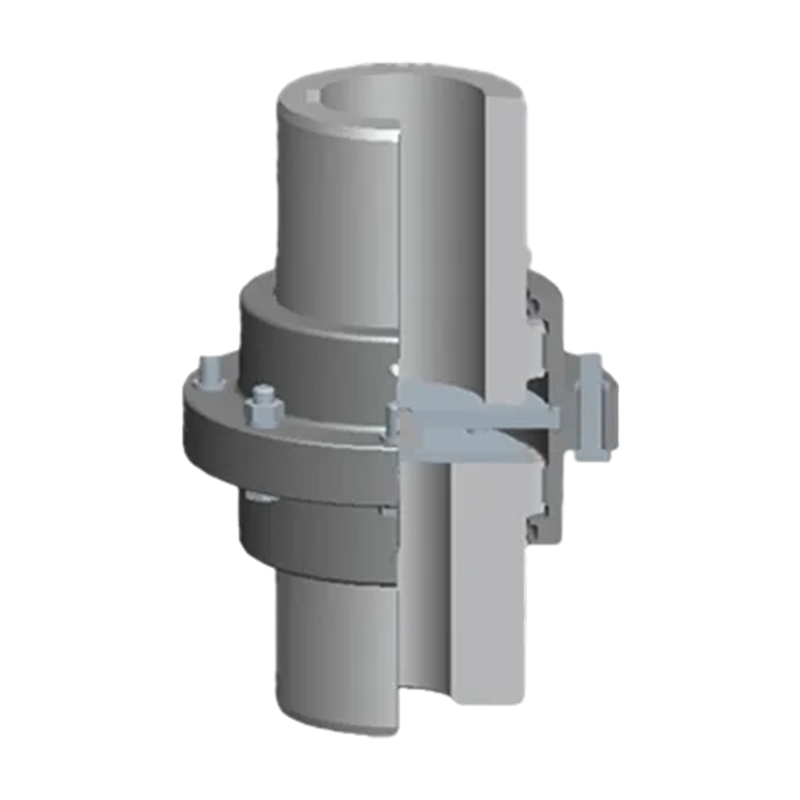

Présentation du produit : L'accouplement à engrenages à tambour monté verticalement de type GCC (standard : Q/YG 13014X-2018) est une solution de connexion mécanique de pointe conçue spécifiquement pour les systèmes de transmission de puissance verticaux. Dans les systèmes d'arbres disposés verticalement, ce produit, avec sa conception précise et sa fiabilité supérieure, devient un composant essentiel garantissant une transmission de couple efficace et stable.

Avantages principaux :

1. Conception de structure verticale dédiée : contrairement aux accouplements traditionnels montés horizontalement, le type GCC est spécifiquement optimisé pour les défis de positionnement axial et de stabilité qui peuvent survenir dans les installations verticales, ce qui le rend particulièrement adapté aux transmissions à arbres alignés verticalement.

2. Technologie de compensation des engrenages du tambour : Utilisant une configuration d'engrenages du tambour, elle améliore non seulement la capacité à gérer le désalignement de l'arbre et les charges d'impact, mais assure également une répartition uniforme du couple, réduisant ainsi la contrainte sur les machines connectées et résultant en un fonctionnement plus fluide.

3. Capacité de charge à couple élevé : conçu pour les applications intensives, cet accouplement possède un couple nominal extrêmement élevé, répondant facilement aux demandes de puissance des grandes pompes verticales, turbines et autres équipements de haute puissance.

4. Haute durabilité et résistance à la corrosion : fabriqué à partir de matériaux de haute résistance, résistants à l'usure et de haute qualité, il possède une excellente résistance à la fatigue et à la corrosion, maintenant une durée de vie extrêmement longue même dans des environnements industriels difficiles.

5. Excellente flexibilité d'alignement : compense efficacement le désalignement angulaire, radial et axial, maintenant des performances d'alignement d'arbre précises même sous des charges variables ou des conditions de fonctionnement difficiles.

Domaines d'application : Ce produit est largement utilisé dans les industries nécessitant une transmission verticale :

1. Ingénierie des fluides : grandes pompes à eau verticales, compresseurs, pompes de circulation.

2. Énergie et électricité : Turbines verticales, groupes électrogènes.

3. Industrie lourde : Équipement métallurgique, machines minières, équipements de manutention portuaire et machines de levage.

Installation et entretien : L'accouplement de type GCC est conçu dans un souci de commodité pour l'utilisateur. Sa structure compacte facilite l'installation dans des espaces verticaux confinés ; simultanément, sa conception nécessitant peu d’entretien réduit considérablement les temps d’arrêt. Des marquages clairs sur la surface du produit facilitent le positionnement et l'installation/mise en service précis.

Contacterez-nous

Téléchargement PDF

PRÉCV: GCJ Connecté à l'accouplement à engrenages du tambour de l'arbre intermédiaire (Q/YG 13015X-2018)
SUIV: GCT Connecté à l'accouplement à engrenages du tambour à manchon intermédiaire (Q/YG 13013X-2018)

Paramètres du produit

Envoyer un message

PARAMÈTRES TECHNIQUES

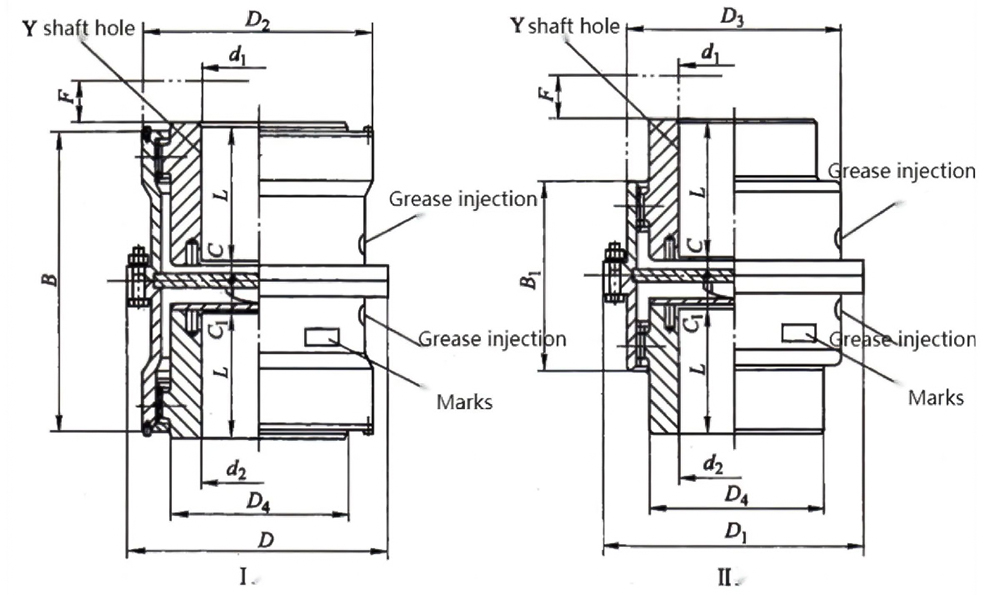

Paramètres de base et dimensions principales de l'accouplement à engrenages à tambour à montage vertical GCC

Tapez	Nominal couple Tn/KN·m	Autorisé vitesse [n]/r·min⁻¹	Trou d'arbre diamètre d₁,d₂	Arbre trou longueur L	D	D₁	D₂	D₃	D₄	B	B₁	F	C		C₁	Messe /kg		Moment d'inertie /kg·m²		Graisse
																				Ⅰ		Ⅱ
				J1									Ⅰ	Ⅱ		Ⅰ	Ⅱ	Ⅰ	Ⅱ	Vers le haut	Vers le bas	Vers le haut， Down
GCC1	800	7500	12,14	32	122	115	98	88	60	116	100	30	30	—	30	5.8	5.1	0.0079	0.0064	0.07	0.016	0.052
			16,18,19	42									20	14	20
			20,22,24	52									10	6	14
			25,28	62									6	6
			30,32,35,38	82
			40,42	112
GCC2	1400	6700	22,24	52	150	145	118	108	77	136	104	30	20	7	20	10	7.9	0.022	0.017	0.095	0.025	0.069
			25,28	62									10		16
			30,32,35,38	82									7
			40,42,45,48	112
			50,55,56
GCC3	2800	6300	22,24	52	170	165	140	125	90	160	108	30	33	7	30	17	12.8	0.047	0.033	0.17	0.07	0.11
			25,28	62									23		20
			30,32,35,38	82									7
			40,42,45,48,50,55,56	112
			60,63	142
GCC4	5000	5600	30,32,35,38	82	200	195	160	145	112	180	116	30	13	7	20	26.2	20.5	0.099	0.074	0.29	0.11	0.14
			40,42,45,48,50,55,56	112									7
			60,63,65,70,71,75	142
			80	172
CCG5	8000	5300	30,32,35,38	82	225	215	180	168	128	200	126	30	23	8	26	36.1	27.7	0.177	0.13	0.36	0.15	0.21
			40,42,45,48,50,55,56	112									8
			60,63,65,70,71,75	142
			80,85,90	172
CCG6	11200	5000	32,35,38	82	245	230	200	185	145	224	134	30	35	10	24	53.2	39.8	0.3	0.22	0.5	0.21	0.27
			40,42,45,48,50,55,56	112									10
			60,63,65,70,71,75	142
			80,85,90,95	172
			100	212
CCG7	16000	4500	32,35,38	82	272	265	230	210	160	244	148	30	45	10	28	71.1	47.5	0.53	0.35	0.78	0.31	0.4
			40,42,45,48,50,55,56	112									15
			60,63,65,70,71,75	142									10
			80,85,90,95	172
			100 110	212
GCC8	22400	4250	55,56	112	290	272	245	225	176	272	162	30	29	10	30	83	59.6	0.72	0.47	0.98	0.43	0.52
			60,63,65,70,71,75	142									10
			80,85,90,95	172
			100 110,120,125	212
CCG9	28000	4000	65,70,71,75	142	315	305	265	245	190	280	176	30	10	10	30	110	85	1.06	0.8	1.3	0.57	0.58
			80,85,90,95	172
			100 110,120,125	212
			130 140	252
CCG10	45000	3550	75	142	355	340	300	280	225	330	196	30	28	10	30	164	128	1.77	1.56	1.6	0.7	0.69
			80,85,90,95	172
			100 110,120,125	212									10
			130 140,150	252
			160	302
CCG11	63000	3000	85,90,95	172	412	385	345	325	256	360	224	40	15	14	36	224	178	3.76	2.88	2.1	0.93	0.94
			100 110,120,125	212									14
			130 140,150	252
			160 170 180	302
CCG12	90000	2800	120 125	212	440	435	375	360	288	414	250	40	14	14	36	315	255	6.55	4.93	3.1	1.3	1.5
			130 140,150	252
			160 170 180	302
			190 200	352
CCG13	125000	2500	140 150	252	490	480	425	400	320	470	272	50	14	14	36	406	325	10.6	8	4.5	1.5	2.3
			160 170 180	302
			190 200,220	352
CCG14	180000	2300	160 170 180	302	545	540	462	440	362	530	316	50	16	16	36	542	423	17.8	13.9	6.8	2.3	3.1
			190 200,220	352
			240 250 260	410

Remarque :

La masse et le moment d'inertie sont des valeurs approximatives calculées par le trou d'arbre en forme de Y avec le plus grand diamètre de trou d'arbre.
