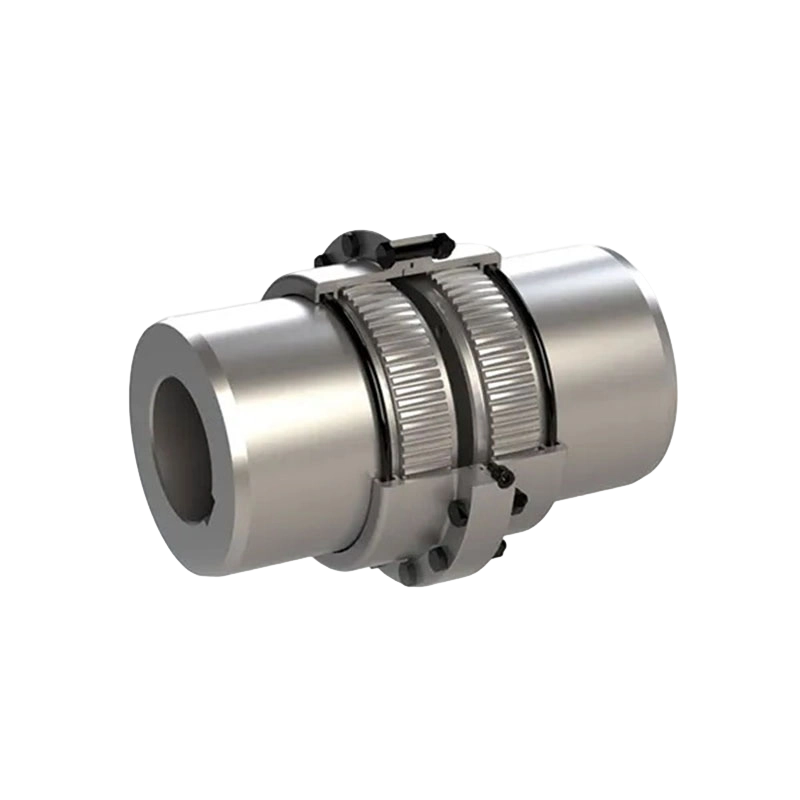

Accouplement à engrenages à tambour GB (Q/YG11001X-2018)

Name: Accouplement à engrenages à tambour GB (Q/YG11001X-2018)
Rating: 5 (99 reviews)

Aperçu du produit principal :

L'accouplement à engrenages en forme de tambour de type GB (standard : Q/YG11001X-2018) est une solution de transmission de puissance haut de gamme fabriquée par MCC Heavy Industry Technology (Zhenjiang) Co., Ltd. En tant que produit pionnier dans le domaine de la transmission mécanique, il redéfinit l'efficacité, la fiabilité et la durabilité des systèmes d'accouplement industriels grâce à une conception précise des engrenages et à une technologie d'ingénierie innovante.

Caractéristiques exceptionnelles de conception et d’ingénierie :

1. Construction robuste et résistance aux chocs : Fabriqué à partir de matériaux de haute qualité, ce produit possède une ténacité exceptionnelle. Il fonctionne de manière stable dans des conditions de charge moyennes, lourdes et même extrêmes, y compris celles impliquant des chocs violents, garantissant ainsi une fiabilité et une qualité opérationnelles à long terme.

2. Géométrie des engrenages optimisée : Utilisant une technologie avancée d'usinage d'engrenages en forme de tambour, cet accouplement présente une géométrie d'engrenage optimisée. Cette conception améliore non seulement considérablement la capacité de transmission du couple, mais réduit également l'usure en minimisant les pertes par friction, ce qui se traduit par une transmission de puissance plus fluide et des intervalles de maintenance prolongés.

3. Fabrication de haute précision et réduction des vibrations : Chaque composant est soumis à un contrôle de qualité rigoureux pour garantir une précision dimensionnelle exceptionnelle et un alignement parfait. Cette conception technique précise atténue efficacement les vibrations opérationnelles, augmentant ainsi l'efficacité globale de l'ensemble du système de transmission.

4. Adaptabilité environnementale exceptionnelle : Conçu pour résister aux environnements industriels difficiles, le produit présente un revêtement de surface anticorrosion spécial. Ce traitement garantit des performances optimales même dans des environnements humides ou corrosifs, prolongeant considérablement la durée de vie de l'équipement.

5. Installation pratique et faibles exigences de maintenance : La conception donne la priorité à la facilité d’exploitation sur site ; sa structure intuitive rend l'installation rapide et simple, minimisant ainsi les temps d'arrêt. De plus, ses caractéristiques de faible maintenance génèrent des économies substantielles sur les coûts opérationnels à long terme pour les entreprises.

Large gamme de spécifications techniques :

Les accouplements de la série GB offrent une gamme complète de modèles, allant du GB1 au GB25, capables de répondre aux diverses exigences des applications allant des équipements de précision à petite échelle aux systèmes industriels ultra-robustes.

1. En termes de performances de couple, la série couvre une plage exceptionnellement large de couples nominaux, commençant à 0,63 kN·m (GB1) et atteignant jusqu'à 5 600 kN·m (GB25).

2. En termes d'adaptabilité de la vitesse de rotation, les modèles plus petits prennent en charge une vitesse maximale autorisée allant jusqu'à 6 500 tr/min, tandis que les modèles ultra-grands maintiennent un fonctionnement stable même dans des conditions de faible vitesse et de charge importante.

3. Concernant la compatibilité dimensionnelle, la gamme de diamètres d'alésage s'étend d'un minimum de 16 mm à un maximum de 1 040 mm, tandis que les longueurs d'alésage varient de 45 mm à 900 mm.

4. La gamme de produits présente également une immense gamme en termes de poids et de volume ; Les poids unitaires vont d'un poids léger de 3,0 kg à un poids massif de 22,38 tonnes, permettant une adaptation précise à divers environnements d'installation physique.

Divers scénarios d’applications industrielles

Grâce à leur polyvalence exceptionnelle, les accouplements de type GB ont été largement adoptés dans les secteurs clés suivants :

1. Machinerie lourde et métallurgie : Particulièrement bien adapté aux applications telles que les laminoirs d'acier et les équipements miniers, fournissant une puissance soutenue lors des opérations à haute intensité.

2. Manutention et levage de matériaux : Assure un mouvement sûr et fluide des matériaux dans les grues, les systèmes de convoyeurs et divers mécanismes de levage.

3. Équipements pour fluides et industrie générale : Fournit un support de couplage efficace pour les pompes industrielles à grande échelle, les compresseurs, les machines de fabrication du papier et les équipements de manutention portuaire.

Contacterez-nous

Téléchargement PDF

PRÉCV: GBZ Connecté à l'accouplement à engrenages du tambour de l'arbre intermédiaire (Q/YG 11002X-2018)
SUIV: Aucun article suivant

Paramètres du produit

Envoyer un message

PARAMÈTRES TECHNIQUES


Accouplement à engrenages à tambour de type GB1 ~ FR13	Accouplement à engrenages à tambour de type FR14 ~ GB25

Paramètres de base et dimensions principales de l'accouplement à engrenages à tambour de type GB

Tapez	Nominal couple Tn/KN.m	Vitesse autorisée [n]/r·min⁻¹	Diamètre du trou d'arbre	Longueur du trou d'arbre	D	D₁	D₂	C	H	A	B	e	Moment d'inertie /kg·m²	Quantité de graisse /ml	Messe /kg
			d₁,d₂	L	D	D₁	D₂	C	H	A	B	e
			mm
GB1	0.63	6500	16-35	45	103	71	50	8	2.0	36	76	38	0.0031	51	3.0
GB2	1.00	6000	20-45	50	115	83	60	8	2.0	42	88	42	0.0024	70	4.5
GB3	1.6	5600	22-56	63	127	95	75	8	2.0	44	90	42	0.0042	68	5.5
GB4	2.8	5100	38-65	71	149	116	90	8	2.0	49	98	42	0.0228	87	11.3
GB5	4.5	4600	40-75	80	167	134	105	10	2.5	55	108	42	0.0418	125	15.9
GB6	6.3	4300	45-90	90	187	153	125	10	2.5	56	110	42	0.0706	148	21.2
GB7	8.0	4000	50-105	100	204	170	140	10	2.5	60	118	42	0.115	175	33.1
GB8	11.20	3700	55-115	112	230	186	155	12	3.0	67	142	47	0.188	268	42.3
GB9	18.00	3350	60-135	125	256	212	180	12	3.0	69	146	47	0.316	310	55.6
GB10	25.00	3000	65-150	140	287	239	200	14	3.5	78	164	47	0.573	472	84.4
FR11	36.1	2700	70-175	170	325	276	235	14	3.5	81	170	47	1.235	550	138
FR12	56	2450	75-200	190	362	313	270	16	4.0	89	190	49	2.40	695	213
GB13	80	2200	150-225	200	412	350	300	18	4.5	98	208	49	3.951	1019	269
GB14	125	2000	170-250	235	462	410	335	22	5.5	172	296	63	8.025	2900	421
GB15	195	1800	190-285	260	512	465	380	22	5.5	182	316	63	14.300	3700	608
GB16	265	1600	220-320	285	580	522	430	28	7.0	209	354	67	23.925	4500	799
FR17	383	1400	250-365	315	644	582	490	28	7.0	198	364	67	43.095	4900	1176
GB18	550	1210	280-400	355	726	654	540	28	8.0	222	430	75	78.525	7000	1698
GB19	800	1050	300-470	400	818	748	630	32	8.0	232	440	75	136.750	8900	2249
GB20	1120	910	360-540	450	928	838	720	32	10.5	247	470	75	261.750	11000	3384
GB21	1550	800	400-600	500	1022	928	810	40	11.5	255	490	75	461.600	13000	3912
GB22	2000	700	450-680	560	1134	1036	915	40	13.0	265	510	75	734.300	16000	4970
FR23	2800	610	530-770	710	1282	1178	1030	50	14.5	299	580	80	1517.00	28000	10013
GB24	4000	500	560-850	800	1428	1322	1175	50	16.5	317	610	80	2838.5	33000	15015
GB25	5600	420	670-1040	900	1644	1538	1390	50	19.0	325	620	80	5836.5	43000	22381

Remarque :

1. Le moment d'inertie et la masse dans le tableau sont calculés selon J ₁ type et inclure l’extension d’arbre.

2. Longueur du trou d'arbre J ₁ est recommandé.

3. Le diamètre du trou d'essieu avec parenthèses n'est pas utilisé lors de la création du nouveau design.

4.e est la taille nécessaire pour remplacer le joint.
