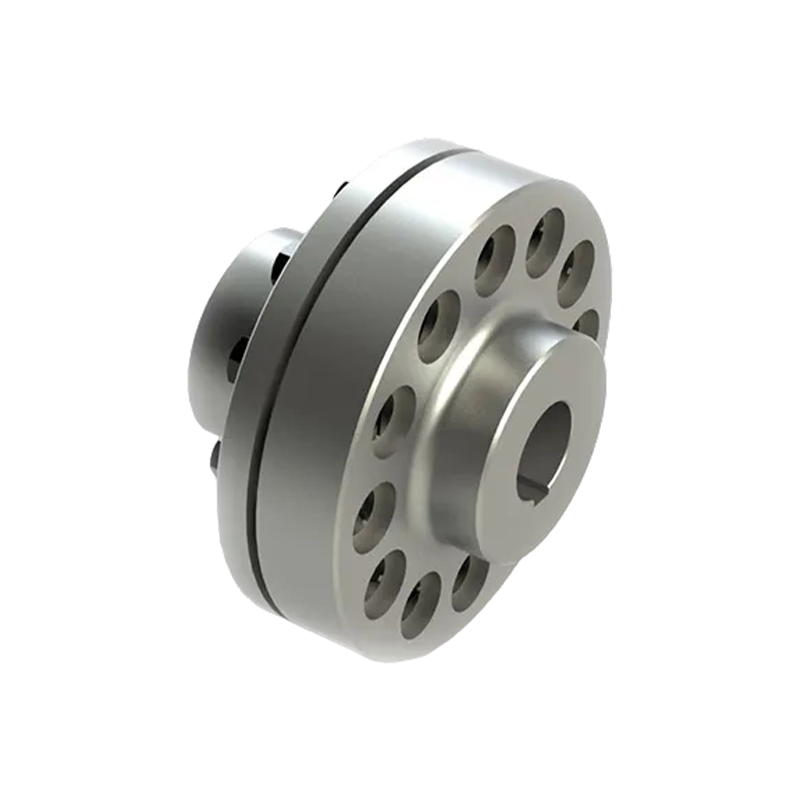

Accouplement à broche à manchon élastique de type TC (Q/YZ 320033-2018)
Accouplement à broche de colonne à manchon élastique de type TC (Q/YZ 320033-2018) est un composant flexible haute performance qui utilise la déformation du manchon élastique pour réaliser la transmission de puissance. Son principal avantage réside dans la conception précise de l'espace entre le cercle extérieur du manchon élastique et le trou de la bride, qui confère à l'accouplement une excellente capacité de compensation de déplacement, équilibrant efficacement le décalage relatif entre les deux arbres et absorbant la charge d'impact pendant le fonctionnement. Il a une excellente adaptabilité environnementale et peut maintenir des performances physiques stables dans une large plage de températures allant de -30 ℃ à 80 ℃. Sa structure est simple, fiable et ne nécessite pas de lubrification, ce qui en fait un choix idéal pour obtenir une absorption des chocs et une réduction du bruit dans les systèmes de transmission de couple de petite et moyenne taille.
- Paramètres du produit
- Envoyer un message
PARAMÈTRES TECHNIQUES

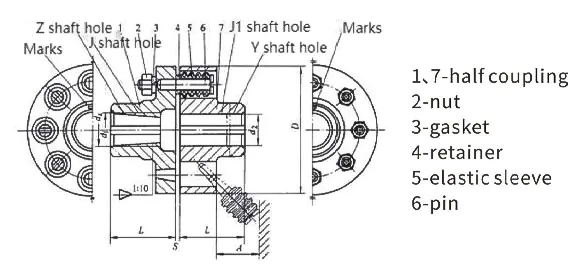

Paramètres de base et dimensions principales de l'accouplement à broche à manchon élastique de type TC
| Modèle | Nominal Couple T n /N·m | Autorisé Vitesse [n]/r.min⁻¹ | Alésage de l'arbre Diamètre d₁, d₂, d z | L | D | S | A | Messe m/kg | Messe Moment de Inertie I/kg·m² |
| CT1 | 16 | 8800 | 10,11 | 25 | 71 | 3 | 18 | 0.818 | 0.00047 |
| 12,14 | |||||||||
| CT2 | 25 | 7600 | 12,14 | 35 | 80 | 1.195 | 0.00084 | ||
| 16,18,19 | |||||||||
| CT3 | 63 | 6300 | 16,18,19 | 38 | 95 | 4 | 35 | 2.195 | 0.0023 |
| 20,22 | |||||||||
| TC4 | 100 | 5700 | 20,22,24 | 40 | 106 | 3.2 | 0.0037 | ||
| 25,28 | |||||||||
| TC5 | 224 | 4600 | 25,28 | 50 | 128 | 5 | 45 | 6.052 | 0.012 |
| 30,32,35 | |||||||||
| TC6 | 355 | 3800 | 32,35,38 | 55 | 158 | 9.568 | 0.028 | ||
| 40,42 | |||||||||
| CT7 | 560 | 3600 | 40,42,45,48 | 65 | 188 | 15.7 | 0.055 | ||
| TC8 | 1120 | 3000 | 45,48,50,55,56 | 70 | 224 | 6 | 65 | 24 | 0.134 |
| 60,63 | |||||||||
| TC9 | 1600 | 2850 | 50,55,56 | 80 | 248 | 31 | 0.213 | ||
| 60,63,65,70,71 | |||||||||
| CT10 | 3150 | 2300 | 63,65,70,71,75 | 100 | 315 | 8 | 80 | 61.4 | 0.66 |
| 80,85,90,95 | |||||||||
| CT11 | 6300 | 1800 | 80,85,90,95 | 115 | 400 | 10 | 100 | 120.7 | 2.12 |
| 100 110 | |||||||||
| CT12 | 12500 | 1450 | 100 110,120,125 | 135 | 475 | 12 | 130 | 210.34 | 5.39 |
| 130 | |||||||||
| CT13 | 22400 | 1150 | 120 125 | 160 | 600 | 14 | 180 | 419.36 | 17.58 |
| 130 140 150 | |||||||||
| 160 170 |
