Accouplement à membrane MP (Q/YP 21001X-2018)

Name: Accouplement à membrane MP (Q/YP 21001X-2018)
Rating: 5 (99 reviews)

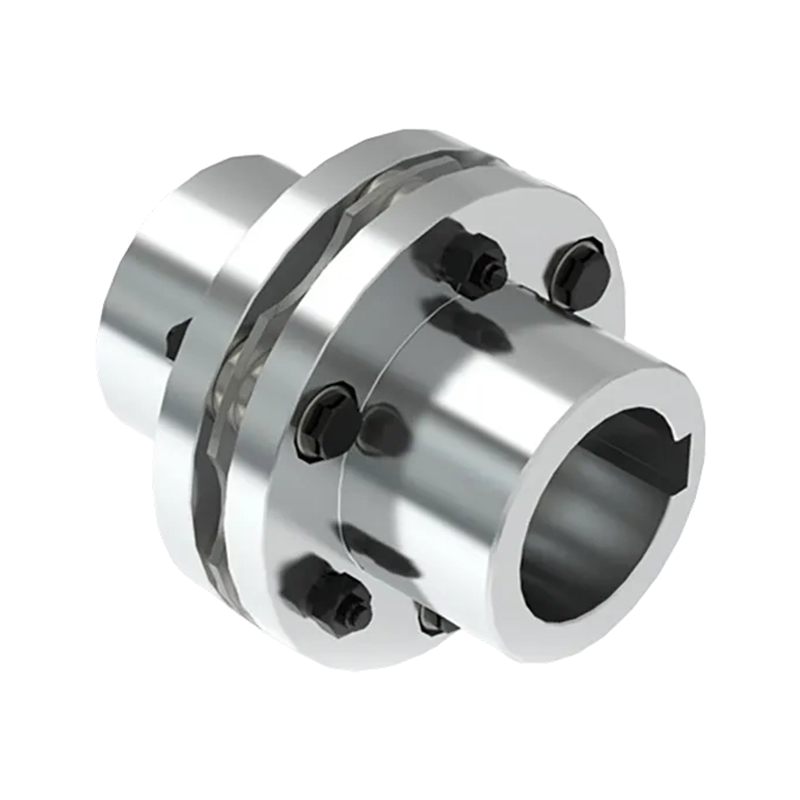

Accouplement à membrane MP (conforme à la norme Q/YP 21001X-2018) est un dispositif de transmission avancé à éléments élastiques métalliques conçu pour une transmission de haute précision et de couple élevé. Son noyau est constitué d'un groupe de diaphragmes composé de plusieurs couches de tôles d'acier inoxydable à haute résistance, qui peuvent compenser les déplacements angulaires, axiaux et radiaux complexes grâce à la déformation élastique du métal. Cette série de produits a une plage de charge extrêmement large, avec un couple nominal de 0,063 à 10 000 kN·m, et peut fonctionner de manière stable dans des environnements à températures extrêmes allant de -40 ℃ à 250 ℃ et dans des milieux corrosifs sans lubrification, permettant ainsi un fonctionnement de longue durée.

Dans la logique des applications industrielles, il a une structure plus simple et un bruit de vibration plus faible par rapport à l'accouplement à ressort serpentin, et est plus adapté aux conditions de travail à grande vitesse en raison de son excellent équilibre, ce qui en fait une solution idéale pour remplacer les accouplements à engrenages traditionnels. Bien que de nombreux fabricants d'accouplements à ressort serpentin se concentrent sur des performances de réduction des vibrations robustes, l'accouplement à membrane de type MP est relié par des brides et des fixations de précision, garantissant une rigidité en torsion élevée tout en offrant une excellente commodité de maintenance, permettant aux utilisateurs de démonter et d'assembler facilement les composants de transmission sans générer de déplacement axial.

En tant que composant clé de transmission dans les industries métallurgiques, chimiques, énergétiques et de la construction navale, l'indice de fiabilité élevé de ce produit est souvent considéré comme un complément de performance haut de gamme à la solution de connexion élastique fournie par les fournisseurs d'accouplements à ressorts serpent, qui peut améliorer considérablement l'efficacité globale et la stabilité des systèmes électriques lourds dans des conditions de fonctionnement complexes.

Contacterez-nous

Téléchargement PDF

PRÉCV: Accouplement à membrane de type MPJ avec type d'arbre intermédiaire (Q/YP 21002X-2018)
SUIV: Aucun article suivant

Paramètres du produit

Envoyer un message

PARAMÈTRES TECHNIQUES

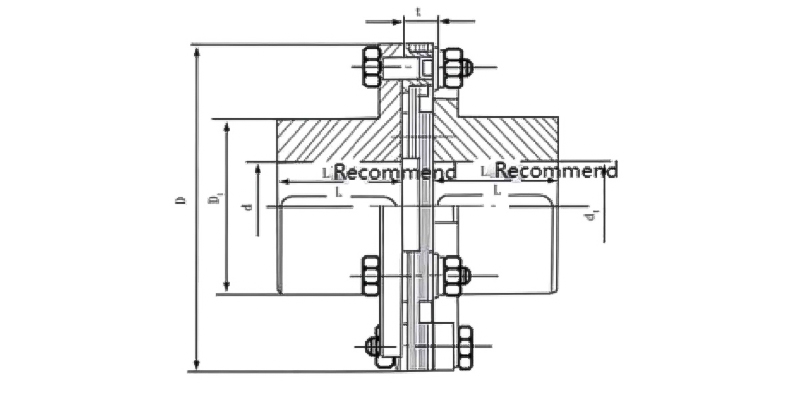

Paramètres de base et dimensions principales de l'accouplement à membrane MP

Tapez	Nominal couple Tn(N.m)	Autorisé vitesse [n]/r.min⁻¹	Trou d'arbre diamètre d₁.d₂	Trou d'arbre length			D	D₁	t	Torsion rigidité ×106/ n·m.rad-1	Messe m/kg	Instant d'inertie I/kg·m²
				J₁	Y	L Recom
				L	L
MP1	40	10700	14	27	32	35	80	39	8 ± 0,2	0.37	0.9	0.0005
			16,18,19	30	42
			20,22,24	38	52
			25,28	44	62
MP2	63	9300	20,22,24	38	52	40	92	53		0.45	1.4	0.001
			25,28	44	62
			30,32,35,38	60	82
MP3	100	8400	25,28	44	62	45	102	63		0.56	2.1	0.002
			30,32,35,38	60	82
			40,42,45	84	112
MP4	250	6700	30,32,35,38	60	82	55	128	77	11 ± 0,2	0.81	4.2	0.006
			40,42,45,48,50,55	84	112
MP5	500	5900	35,38	60	82	65	145	91		1.20	6.4	0.012
			40,42,45,48,50,55,56	84	112
			60,63,65	107	142
MP6	800	5100	40,42,45,48,50,55,56	84	112	75	168	105	14 ± 0,3	1.42	9.6	0.024
			60,63,65,70,71,75	107	142
MP7	1000	4750	45,48,50,55,56	84	112	80	180	112	15 ± 0,4	1.90	12.5	0.0365
			60,63,65,70,71,75	107	142
			80	132	172
MP8	1600	4300	50,55,56	84	112		200	120		2.35	15.5	0.057
			60,63,65,70,71,75	107	142
			80,85	132	172
MP9	2500	4200	55,56	84	112		205		20 ± 0,4	2.7	16.5	0.065
			60,63,65,70,71,75	107	142
			80,85	132	172
MP10	3150	4000	55,56	84	112	90	215	128		3.02	19.5	0.083
			60,63,65,70,71,75	107	142
			80,85,90	132	172
MP11	4000	3650	60,63,65,70,71,75	107	142	100	235	132	23 ± 0,5	3.46	25	0.131
			80,85,90,95	132	172
MP12	5000	3400	60,63,65,70,71,75	107	142		250	145		3.67	30	0.174
			80,85,90,95	132	172
			100	167	212
MP13	6300	3200	63,65,70,71,75	107	142	110	270	155	23 ± 0,5	5.2	36	0.239
			80,85,90,95	132	172
			100 110	167	212
MP14	12500	2850	65,70,71,75	107	142	115	300	162	27 ± 0,6	7.8	45	0.38
			80,85,90,95	132	172
			100 110	167	212
MP15	16000	2700	70,71,75	107	142	125	320	176		8.43	55	0.5
			80,85,90,95	132	172
			100 110,120,125	167	212
MP16	20000	2450	75	107	142	140	350	186	32 ± 0,7	10.23	75	0.85
			80,85,90,95	132	172
			100 110,120,125	167	212
			130	202	252
MP17	25000	2300	80,85,90,95	132	172	145	370	203		10.97	85	1.1
			100 110,120,125	167	212
			130 140	202	252
MP18	31500	2150	90,95	132	172	165	400	230		13.07	115	1.65
			100 110,120,125	167	212
			130 140,150	202	252
			160	242	302
MP19	40000	1950	100 110,120,125	167	212	175	440	245	38 ± 0,9	14.26	150	2.69
			130 140,150	202	252
			160 170 180	242	302
MP20	45000	1850	110 120 125	167	212	185	460	260		22.13	170	3.28
			130 140,150	202	252
			160 170 180	242	302
MP21	50000	1800	120 125	167	212	200	480	280		23.7	200	4.28
			130 140,150	202	252
			160 170 180	242	302
			190 200	282	352
MP22	56000	1700	130 140,150	202	252	210	500	295		24.6	230	5.18
			160 170 180	242	302
			190 200	282	352
MP23	63000	1600	140 150	202	252	220	540	310	44 ± 1	29.71	275	7.7
			160 170 180	242	302
			190 200,220	282	352
MP24	80000	1450	150	202	252	240	600	335	50 ± 1,2	32.64	380	9.3
			160 170 180	242	302
			190 200,220	282	352
			240	330	410
MP25	100000	1400	160 170 180	242	302	255	620	350		37.69	410	15.3
			190 200,220	282	352
			240 250	330	410
MP26	125000	1300	180	242	302	275	660	385		50.43	510	20.9
			190 200,220	282	352
			240 250,260	330	410
MP27	160000	1200	190 200,220	282	352	295	720	410	60 ± 1,4	71.52	620	32.4
			240 250,260	330	410
			280	380	470
MP28	200000	1150	220	282	352	300	740	420		93.37	680	36
			240 250,260	330	410
			280 300	380	470
MP29	250000	1100	240 250,260	330	410	320	770	450		114.53	780	43.9
			280 300,320	380	470
MP30	315000	1050	250 260	330	410	350	820	490		130.76	950	60.5
			280 300,320	380	470
			340	450	550
