Accouplement élastique en forme de prune de type MCS (Q/YM 35014X-2018)

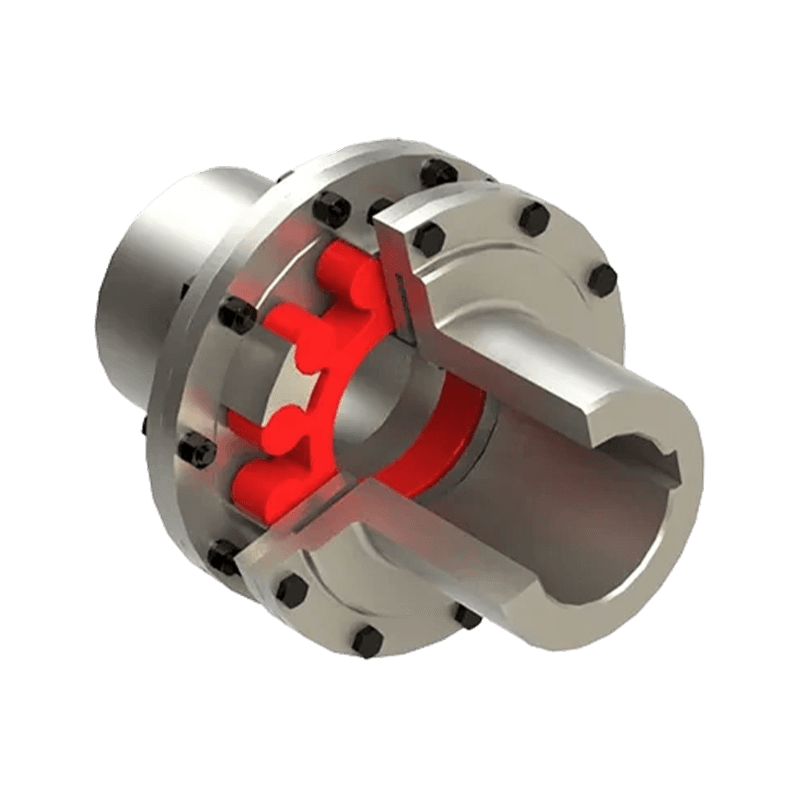

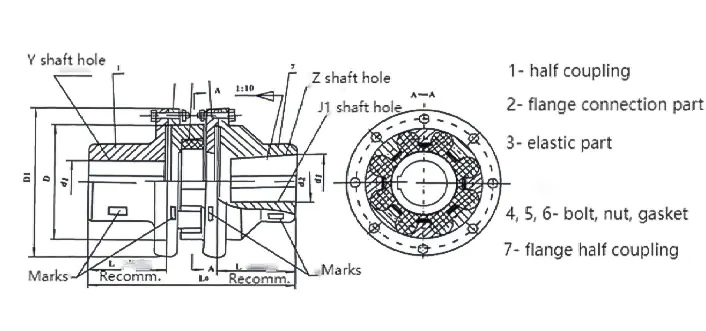

Accouplement élastique en forme de fleur de prunier de type MCS (conforme à la norme Q/YM 35014X-2018) présente une structure à double bride, composée principalement de deux demi-accouplements à bride avec des griffes saillantes, des connecteurs à bride, des éléments élastiques en forme de fleur de prunier et des boulons, écrous et rondelles assortis. Son principal avantage réside dans le fait que les deux extrémités sont équipées de brides, qui peuvent être directement combinées avec les brides ou les surfaces d'installation d'autres équipements grâce à des connexions boulonnées. Cette conception améliore non seulement considérablement la commodité et la stabilité de l'installation, mais garantit également une grande coaxialité entre le couplage et l'équipement via la structure physique. En tant que composant de transmission flexible haute performance, il utilise des éléments élastiques en forme de fleur de prunier placés entre les griffes convexes pour réaliser une connexion axiale tout en assurant une transmission de puissance flexible et fiable.

En termes de performances et d'adaptabilité aux applications, cet accouplement possède une forte capacité de compensation de déplacement multidirectionnel, qui peut automatiquement compenser les décalages radiaux, angulaires et axiaux entre les systèmes d'arbres grâce à la déformation physique des éléments élastiques, et l'efficacité de la transmission peut atteindre plus de 99 %. Ses excellentes caractéristiques de tampon élastique peuvent absorber efficacement les vibrations et les impacts pendant le fonctionnement, réduire le bruit mécanique et prolonger la durée de vie de l'équipement. Dans le même temps, ses bonnes performances d’isolation électrique évitent efficacement l’impact des interférences électromagnétiques sur le fonctionnement du système. La série MCS convient aux environnements de travail allant de -35 ℃ à 80 ℃, avec une plage de couple nominal couvrant 28 N · m à 14 000 N · m, une vitesse maximale autorisée de 8 500 tr/min et est compatible avec différents diamètres de trous d'arbre allant de 12 mm à 160 mm. Avec les caractéristiques d'absence de lubrification, de faible entretien et de prise en charge de démarrages fréquents et de rotations avant et arrière, ce produit est largement utilisé dans les domaines industriels lourds tels que la métallurgie, les mines, la conservation de l'eau, le levage et le transport, ainsi que les machines de fabrication du papier qui nécessitent une fiabilité extrêmement élevée.
