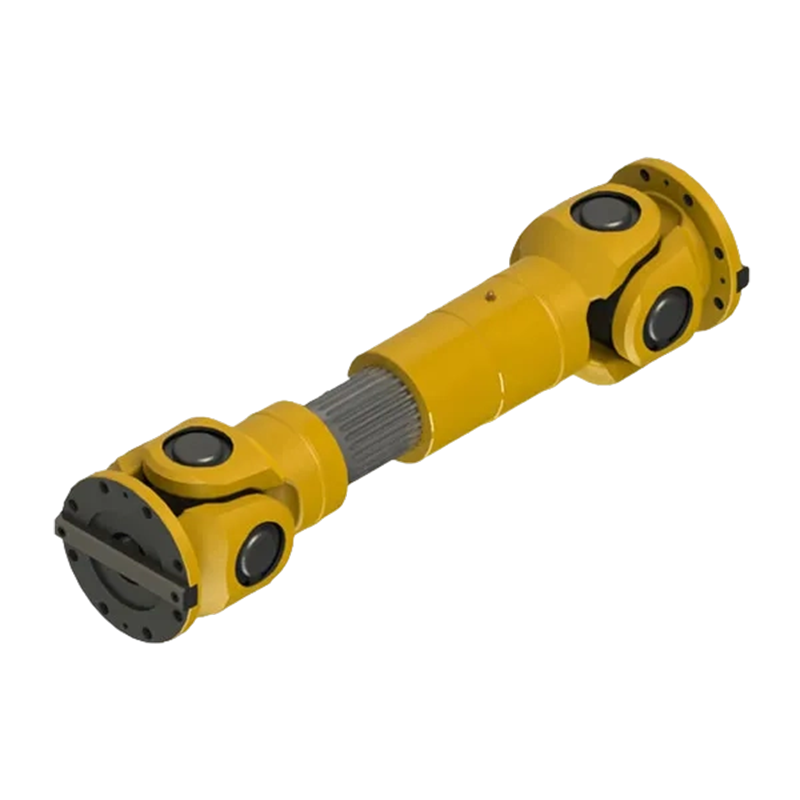

Couplage universel de soudage à expansion courte de type SWC-DH

Name: Couplage universel de soudage à expansion courte de type SWC-DH
Rating: 5 (99 reviews)

Joint universel soudé télescopique court SWC-DH est spécialement conçu pour les applications complexes avec un espace limité dans l'industrie moderne. En intégrant une fonctionnalité télescopique courte avec une configuration précise de joint universel, il fournit un support de transmission de puissance fiable tout en conservant une conception compacte. Son principal avantage réside dans sa capacité à compenser avec précision les erreurs de désalignement axial allant jusqu'à 15° et il dispose d'une plage de réglage télescopique axial de 55 mm à 190 mm. Cela absorbe non seulement efficacement les erreurs d'installation pendant le fonctionnement du système, mais réduit également considérablement la concentration des contraintes mécaniques sur les composants de connexion.

La plage de couple nominal du produit s'étend de 22,4 kN·m à 320 kN·m, garantissant une transmission efficace du couple tout en optimisant considérablement la flexibilité de la disposition des équipements dans les espaces confinés. C'est un choix idéal pour obtenir une compensation angulaire de haute précision.

Cet accouplement adopte une structure de connexion soudée avancée, simplifiant considérablement le processus d'assemblage entre les arbres et assurant une excellente stabilité au point de connexion. Il est particulièrement adapté aux conditions de travail qui nécessitent une intégration rapide et qui ont des exigences strictes en matière de solidité des connexions. Le produit est fabriqué à partir de matériaux de haute qualité, offrant une excellente résistance à la fatigue et une excellente durabilité. Tout en minimisant les pertes de puissance, il peut s'adapter à divers environnements d'exploitation à haute intensité tels que les robots, les systèmes d'automatisation et les machines de convoyage robustes.

Grâce à sa conception robuste et à sa technologie d'ingénierie de précision, avec un diamètre de rotation allant de 180 mm à 390 mm, il améliore l'efficacité opérationnelle globale des machines tout en réduisant les coûts de maintenance quotidiens, offrant ainsi une protection fiable et à long terme pour diverses chaînes de transmission de puissance de précision.

Contacterez-nous

Téléchargement PDF

PRÉCV: Raccord universel à bride d'expansion standard de grande taille SWC-BF
SUIV: Accouplement universel à cage à billes de type QWL

Paramètres du produit

Envoyer un message

PARAMÈTRES TECHNIQUES

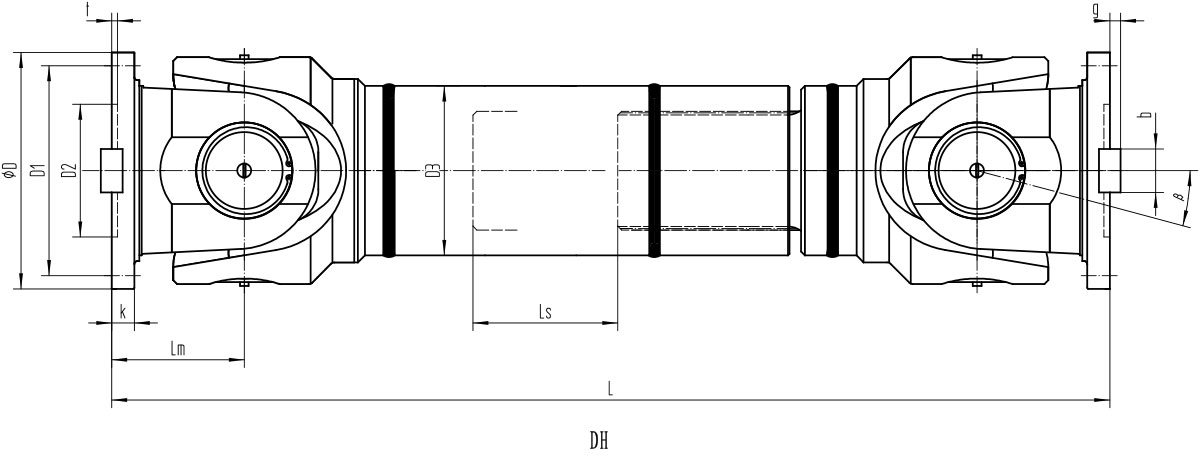

Paramètres de base et dimensions principales du couplage universel de soudage à expansion courte de type DH

Tapez	Diamètre de rotation D/mm	Couple nominal Tn/kN·m	Couple de fatigue Tf/kN·m	Facteur de durée de vie du roulement L	Angle de l'axe β/(°)	Extension contraction quantité Ls/mm	Dimension/mm										Moment d'inertie I/kg·m²		Messe m/kg
							L _min	D₁ (jS11)	D₂(H7)	D₃	L _m	n×φd	k	t	b(h9)	g	L _min	Augmentation 100mm	L _min	Augmentation 100mm
SWC180DH1	180	22.4	11.2	0.245	≤15	55	600	155	105	114	110	8×φ17	17	5	24	7	0.162	0.007	56	2.8
SWC180DH2						105	650										0.165		58
SWC200DH1	200	36	18	1.115	≤15	60	620	170	120	133	115	8×φ17	17	5	28	8	0.261	0.013	74	3.7
SWC200DH2						120	680										0.276		76
SWC225DH1	225	56	28	7.812	≤15	70	640	196	135	152	120	8×φ17	20	5	32	9	0.397	0.023	92	4.9
SWC225DH2						140	710										0.415		95
SWC250DH1	250	80	40	2,82×10¹	≤15	70	735	218	150	168	140	8×φ19	25	6	40	12.5	0.885	0.028	136	5.3
SWC250DH2						130	795										0.9		148
SWC285DH1	285	120	58	8,28×10¹	≤15	80	880	245	170	194	160	8×φ21	27	7	40	15	1.801	0.051	221	6.3
SWC285DH2						150	950										1.876		229
SWC315DH1	315	160	80	2,79×10²	≤15	90	980	280	185	219	180	10×φ23	32	8	40	15	3.163	0.08	334	8
SWC315DH2						180	1070										3.331		346
SWC350DH1	350	225	110	7,44×10²	≤15	90	1070	310	210	245	194	10×φ23	35	8	50	16	5.330	0.146	452	11.5
SWC350DH2						190	1170										5.721		475
SWC390DH1	390	320	160	1,86×10³	≤15	90	1200	345	235	267	215	10×φ23	40	8	70	18	10.76	0.222	600	15
SWC390DH2						190	1300										11.13		655
