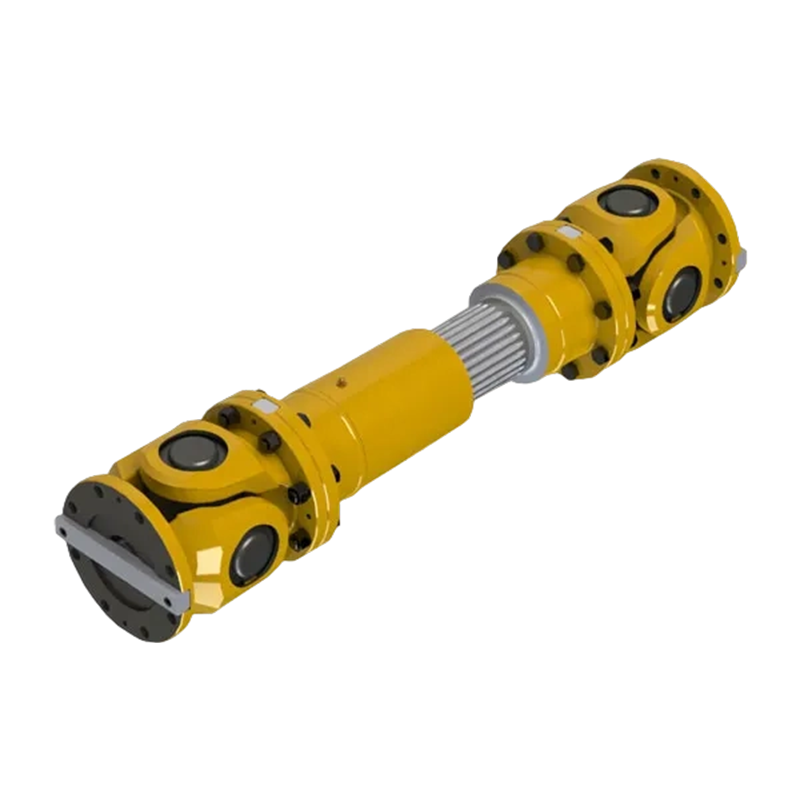

Raccord universel à bride d'expansion standard de grande taille SWC-BF

Name: Raccord universel à bride d'expansion standard de grande taille SWC-BF
Rating: 5 (99 reviews)

Couplage universel à bride télescopique standard de grande taille SWC-BF est un composant essentiel des machines lourdes qui intègre une transmission de couple ultra-élevée et une compensation de déplacement flexible. Sa conception unique à bride télescopique standard confère à l'équipement d'excellentes capacités de dilatation et de contraction axiales, absorbant efficacement les déplacements axiaux causés par la dilatation thermique, la contraction à froid ou la déformation du châssis pendant le fonctionnement du système, garantissant ainsi une stabilité continue de la transmission de puissance dans des conditions dynamiques complexes.

Cette série de produits présente des spécifications robustes, avec un diamètre de tournage allant de 620 mm à 1 320 mm, un couple nominal atteignant un impressionnant 16 000 kN·m et un couple de fatigue maximal de 9 600 kN·m, ce qui la rend capable de relever les défis de charge élevée dans des domaines exigeants tels que la fusion de l'acier, le concassage minier, la production d'énergie et l'ingénierie de la construction navale. Grâce à une configuration précise du joint universel, cet accouplement peut obtenir une compensation précise du déplacement angulaire dans une plage d'angle de déviation d'axe de 5° à 15°, réduisant considérablement les contraintes mécaniques et l'usure des équipements connectés.

Grâce à une conception structurelle durable qui adhère strictement aux normes industrielles, il garantit non seulement une efficacité de conversion de puissance élevée, mais réduit également considérablement les coûts de maintenance lors d'un fonctionnement à long terme. Il s'agit d'une solution technique idéale pour réaliser des connexions de haute fiabilité dans les grands systèmes industriels.

Contacterez-nous

Téléchargement PDF

PRÉCV: Raccord universel à bride d'expansion standard SWC-BF
SUIV: Couplage universel de soudage à expansion courte de type SWC-DH

Paramètres du produit

Envoyer un message

PARAMÈTRES TECHNIQUES

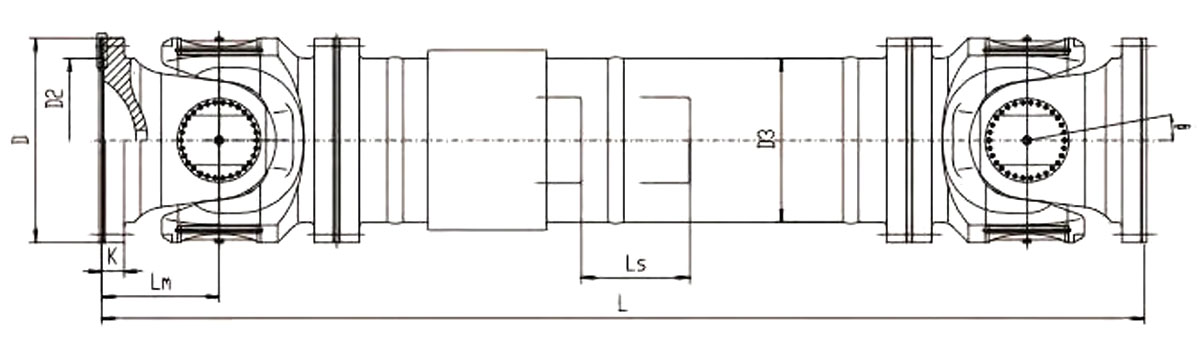

Bride d'expansion standard de grande taille de type BF, couplage universel, paramètres de base et dimensions principales

Tapez	Diamètre de rotation D/mm	Couple nominal Tn/kN·m	Couple de fatigue Tf/kN·m	Facteur de durée de vie du roulement K	Angle de l'axe β/(°)	Extension contraction quantité Ls/mm	Dimensions /mm
							Lmin			D₁ (jS11)	D₂ (H7)	D₃	L _m			n×φd	k
							β=5°	β=10°	β=15°				β=5°	β=10°	β=15°
SWC620BF	620	1600	960	0,21×10 ⁶	5°	250	3100	3180	3220	575	500	480	325	345	355	20×φ26	70
		1400	840	0,16×10 ⁶	10°
		1220	730	0,13×10 ⁶	15°
SWC680BF	680	2180	1310	0,51×10 ⁶	5°	250	3250	3350	3390	635	550	530	350	375	385	24×φ26	70
		1900	1140	0,41×10 ⁶	10°
		1640	980	0,32×10 ⁶	15°
SWC740BF	740	2800	1680	1,18×10 ⁶	5°	250	3460	3580	3620	685	600	590	385	415	425	24×φ33	80
		2450	1470	0,98×10 ⁶	10°
		2100	1260	0,75×10 ⁶	15°
SWC780BF	780	3200	1920	1,73×10 ⁶	5°	250	3720	3860	3920	725	640	630	405	440	455	24×φ33	90
		2860	1720	1,48×10 ⁶	10°
		2500	1500	1,06×10 ⁶	15°
SWC840BF	840	3600	2160	3,63×10 ⁶	5°	250	3960	4040	4100	775	680	660	460	480	495	24×φ39	100
		3580	2150	3,11 × 10 ⁶	10°
		3100	1860	2,23×10 ⁶	15°
SWC920BF	920	5300	3200	9,02 × 10 ⁶	5°	300	4520	4620	4680	855	730	750	500	525	540	24×φ39	110
		4700	2820	8,12 × 10 ⁶	10°
		4050	2430	5,62 × 10 ⁶	15°
SWC1000BF	1000	6900	4140	18,2 × 10 ⁶	5°	300	5020	5100	5180	920	800	790	555	575	595	20×φ45	125
		6000	3600	15,3 × 10 ⁶	10°
		5200	3120	12,2 × 10 ⁶	15°
SWC1100BF	1100	9200	5520	46,0 × 10 ⁶	5°	300	5640	5720	5820	1020	880	860	610	630	655	20×φ45	135
		8000	4800	36,1×10 ⁶	10°
		6900	4140	30,3 × 10 ⁶	15°
SWC1200BF	1200	12000	7200	110×10 ⁶	5°	300	6380	6440	6550	1110	960	940	670	685	715	20×φ52	150
		10400	6240	94×10 ⁶	10°
		9000	5400	74×10 ⁶	15°
SWC1280BF	1280	14600	8760	212×10⁶	5°	350	7200	7280	7360	1190	1020	1000	725	745	765	20×φ52	160
		12700	7600	165×10 ⁶	10°
		11000	6600	138×10 ⁶	15°
SWC1320BF	1320	16000	9600	288×10 ⁶	5°	350	8000	8080	8150	1230	1040	1020	750	770	790	24×φ52	170
		13900	8340	224×10 ⁶	10°
		12000	7200	187×10 ⁶	15°
