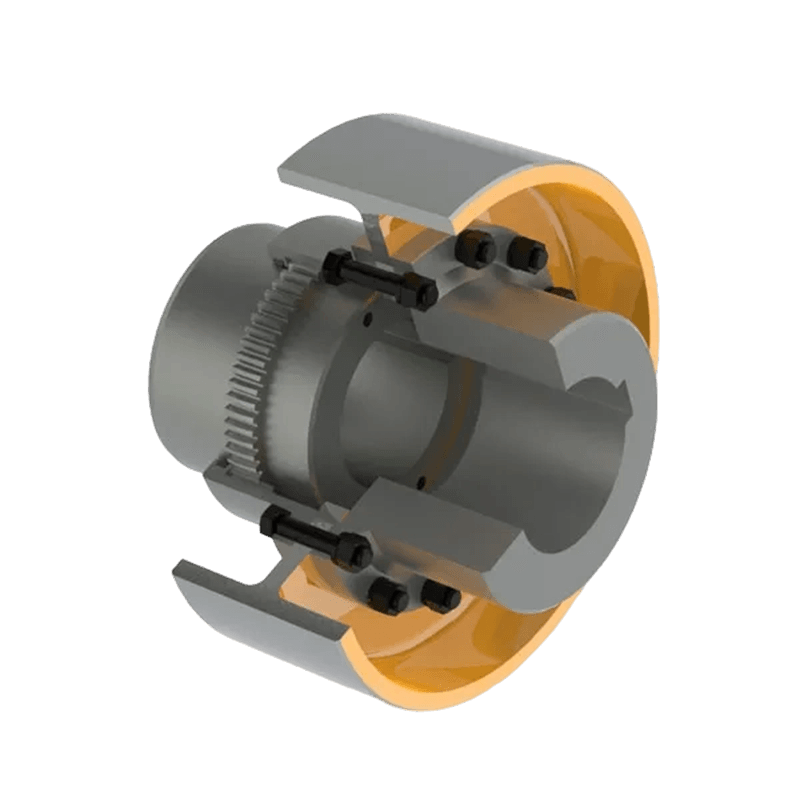

GBL Accouplement à tambour avec roue de frein (Q/YG 11004X-2018)

Name: GBL Accouplement à tambour avec roue de frein (Q/YG 11004X-2018)
Rating: 5 (99 reviews)

Présentation du produit :

L'accouplement à engrenages à tambour de la série GBL avec roue de frein est un composant de transmission mécanique spécialisé conçu pour faciliter une transmission efficace du couple entre les arbres rotatifs tout en intégrant une roue de frein pour fournir un contrôle de sécurité et des capacités de freinage supplémentaires. Ce produit combine la fiabilité inhérente des accouplements à engrenages à tambour traditionnels avec la fonctionnalité de freinage, ce qui en fait un choix idéal pour garantir un contrôle précis et une sécurité opérationnelle dans les machines industrielles modernes.

Conception structurelle et caractéristiques de performance :

1. Structure avancée d'engrenage de type tambour : L'accouplement présente une conception de type tambour interne robuste et durable, transmettant la puissance grâce à l'engrènement précis de dents d'engrenage internes finement usinées.

2. Compensation de désalignement multidimensionnel : Cette conception unique compense efficacement les désalignements angulaires, radiaux (parallèles) et axiaux entre les arbres connectés. En absorbant les écarts provoqués par de tels désalignements, il réduit considérablement les contraintes sur les équipements connectés, prolongeant ainsi la durée de vie de l'ensemble du système de transmission.

3. Fonctionnalité de freinage intégrée : En intégrant directement une roue de frein dans la structure d'accouplement, l'unité permet une décélération contrôlée ou un arrêt d'urgence des arbres rotatifs. Cette fonctionnalité est essentielle pour les applications nécessitant un contrôle précis de la vitesse ou des capacités de freinage de sécurité d'urgence.

4. Matériaux à haute résistance et durabilité : Fabriqué à partir d'acier ou d'acier allié de haute qualité, le produit présente une résistance exceptionnelle à l'usure, à la fatigue et à la corrosion, lui permettant de résister à des opérations intensives et de supporter des environnements industriels difficiles.

5. Conception modulaire et facilité de maintenance : Le couplage présente une construction modulaire qui simplifie le processus d'installation. Sa conception donne la priorité à la facilité de maintenance, facilitant des inspections rapides, le remplacement des joints ou la réparation des composants afin de minimiser les temps d'arrêt des équipements.

Spécifications techniques clés :

1. Gamme de tailles : La série de produits offre une gamme complète de modèles, allant du GBL1 au GBL14.

2. Capacité de couple : La plage de couples nominaux (Tn) est étendue et couvre des capacités de 0,63 kN·m à 125 kN·m.

3. Vitesse de fonctionnement : Démontrant une excellente stabilité à haute vitesse, l'accouplement prend en charge une vitesse de rotation maximale autorisée allant jusqu'à 4 000 tr/min (selon le modèle spécifique).

4. Adaptabilité de l'alésage : Prend en charge diverses configurations de diamètres d'alésage (d1, d2, dz), avec un diamètre d'alésage maximum atteignant 250 mm. Des alésages coniques sont également disponibles sur demande, supportant un diamètre maximum allant jusqu'à 220 mm.

Caractéristiques physiques :

En fonction des spécifications spécifiques du modèle, le poids propre du produit varie de 7 kg à 850 kg, capable de répondre aux diverses exigences de transmission de puissance des équipements industriels allant des applications légères aux applications lourdes.

Domaines d'application principaux :

Se distinguant par sa transmission de couple robuste et ses capacités de freinage précises, cette série d'accouplements est largement utilisée dans les machines et équipements lourds des industries suivantes :

1. Machines métallurgiques et minières

2. Équipement de levage et de transport

3. Machines portuaires et hydrauliques

4. Équipement de l'industrie du papier

Avec sa construction robuste, ses capacités exceptionnelles de compensation de désalignement et sa technologie de freinage intégrée avancée, l'accouplement tambour-engrenage de type GBL avec tambour de frein offre une solution complète pour les systèmes de transmission industriels modernes, combinant haute efficacité, sécurité et durabilité dans un seul ensemble.

Contacterez-nous

Téléchargement PDF

PRÉCV: GBLZ Accouplement à tambour avec roue de frein (Q/YG 11005X-2018)
SUIV: Accouplement d'engrenage de tambour d'extension d'arbre moteur GBD (Q/YG 11003X-2018)

Paramètres du produit

Envoyer un message

PARAMÈTRES TECHNIQUES

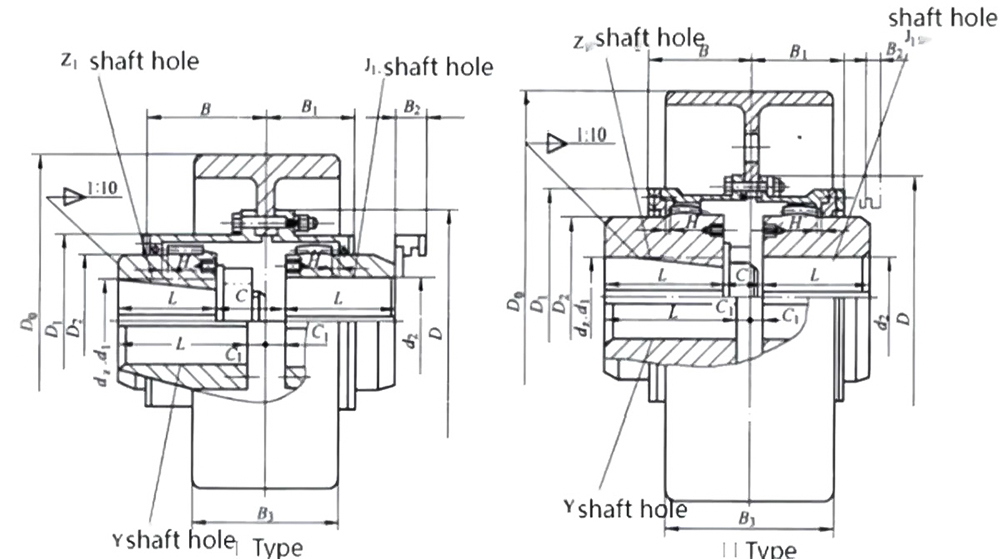

Paramètres de base et dimensions principales de l'accouplement à tambour de type GBL avec roue de frein

Tapez	Couple nominal Tn/KN·m	Vitesse autorisée [n]/r.min⁻¹	Trou d'arbre diamètre	Arbre trou longueur L		D₀	D	D₁	D₂	C	C₁	H	B	B₁	B₂	B₃	Moment de inertie /kg·m²	Montant de graisse /ml	Messe /kg
			d ₁ ,d ₂ ,d _z	Y	J₁,Z₁
			mm
GBL1	0.63	4000	20,22,24	52	38	160	103	71	50	22	8	2	56	42	38	68	0.07	51	7
			25,28	62	44					26							0.071		7.3
			30,32,35	82	60					30							0.07		8
GBL2	1.00	4000	25,28	62	44	160	115	83	60	26	8	2	68	48	42	68	0.079	70	9
			30,32,35,38	82	60					30							0.08		9.7
			40,42,45	112	84					36							0.083		11
GBL3	1.6	3800	28	62	44	200	127	95	75	26	8	2	70	49	42	85	0.181	107	14.6
			30,32,35,38	82	60					30							0.184		15.2
			40,42,45,48,50,55,56	112	84					36							0.187		17
GBL4	2.8	3800	38	82	60	200	149	116	90	30	8	2	74	53	42	85	0.225	137	18.6
			40,42,45,48,50,55,56	112	84					36							0.237		21.4
			60,63,65	142	107					43							0.246		23.8
GBL5	4.5	3000	40,42,45,48,50,55,56	112	84	250	167	134	105	38	10	2.5	84	59	42	105	0.568	201	31.8
			60,63,65,70,71,75	142	107					45							0.609		34.4
GBL6	6.3	3000	45,48,50,55,56	112	84	250	187	153	125	38	10	2.5	85	60	42	105	0.714	238	37.2
			60,63,65,70,71,75	142	107					45							0.754		38.5
			80,85,90	172	132					50							0.795		47.6
GBL7	8.0	2400	50,55,56	112	84	315 （300）	204	170	140	38	10	2.5	93	64	42	132	1.17	298	48.8
			60,63,65,70,71,75	142	107					45							1.234		55.2
			80,85,90,95	172	132					50							1.299		61.8
			100	212	167					55							1.388		71.1
GBL8	11.2	1900	55,56	112	84	400	230	186	155	40	12	3	112	77	47	168	3.747	465	80.7
			60,63,65,70,71,75	142	107					47							3.841		90
			80,85,90,95	172	132					52							3.939		96.5
			100 110	212	167					57							4.072		108
GBL9	18	1500	60,63,65,70,71,75	142	107	500	256	212	180	48	13	3	119	80	47	210	9.427	561	128
			80,85,90,95	172	132					53							9.605		138
			100 110,120,125	212	167					58							9.847		151
			130	252	202					63							10.109		167
GBL10	25	1200	65,70,71,75	142	107	630 （600）	287	239	200	50	15	3.5	120	90	47	265	28.238	734	176
			80,85,90,95	172	132					55							28.509		190
			100 110,120,125	212	167					60							28.779		209
			130 140 150	252	202					65							29.248		237
GBL11	36.1	1050	70,71,75	142	107	710 (700)	325	276	235	51	16	3.5	134	94	47	298	44.309	956	257
			80,85,90,95	172	132					56							44.825		275
			100 110,120,125	212	167					61							45.53		300
			130 140 150	252	202					66							46.235		326
			160 170	302	242					76							47.08		357
GBL12	56	1050	75	142	107	710 (700)	362	313	270	52	17	4	164	104	49	298	47.88	1320	306
			80,85,90,95	172	132					57							48.29		317
			100 110,120,125	212	167					62							49.52		351
			130 140 150	252	202					67							50.25		384
			160 170,180	302	242					77							52.22		425
			190 200	352	282					87							53.69		464
GBL13	80	950	150	252	202	800	412	350	300	68	18	4.5	165	113	49	335	82.7	1600	490
			160 170,180	302	242					78							84.7		544
			190 200,220	352	282					88							86.67		596
GBL14	125	950	170 180	302	242	800	462	420	335	80	20	5.5	209	157	63	335	99.1	3500	670
			190 200,220	352	282					90							102.2		736
			240 250	410	330					100							105.9		850

Remarque 1 : Le diamètre maximum du trou de l'arbre conique est de 220 mm.

Remarque 2 : B ₂ est la taille requise pour remplacer le joint.
