Accouplement d'engrenage de tambour d'extension d'arbre moteur GBD (Q/YG 11003X-2018)

Présentation du produit :

L'accouplement tambour-engrenage d'arbre moteur de la série GBD représente une solution de transmission de puissance exceptionnelle. Caractérisé par une conception robuste, fiable et très polyvalente, il est largement utilisé dans un large éventail de secteurs industriels. Servant de lien critique reliant un arbre moteur à son équipement entraîné, cet accouplement joue un rôle central en garantissant la transmission fluide du couple et l’exécution transparente du mouvement de rotation au sein des systèmes mécaniques. Fabriqué en stricte conformité avec la norme d'entreprise Q/YG 11003X-2018, ce produit témoigne des normes les plus élevées d'excellence en matière d'ingénierie et de fabrication.

Principales caractéristiques techniques :

1. Capacité de rémunération exceptionnelle : La caractéristique la plus distinctive de l'accouplement GBD est sa capacité inhérente à compenser les désalignements axiaux, radiaux et angulaires. Cette capacité est particulièrement vitale dans les environnements d'exploitation où le maintien d'un alignement précis des arbres est un défi ; il atténue efficacement l'usure des équipements causée par un mauvais alignement et minimise le risque de temps d'arrêt coûteux.

2. Amortissement des vibrations et résistance aux chocs : Le mécanisme tambour-engrenage conçu avec précision est conçu pour amortir efficacement les vibrations et absorber les charges de choc générées lors de la transmission de puissance, garantissant ainsi le fonctionnement fluide et stable de l'ensemble du système.

3. Construction robuste et durable : Construit à partir de matériaux à haute résistance et utilisant des processus de fabrication avancés, le produit est capable de résister à de lourdes charges, à des conditions de fonctionnement difficiles et aux contraintes dynamiques inhérentes aux environnements industriels, garantissant ainsi une durée de vie exceptionnellement longue.

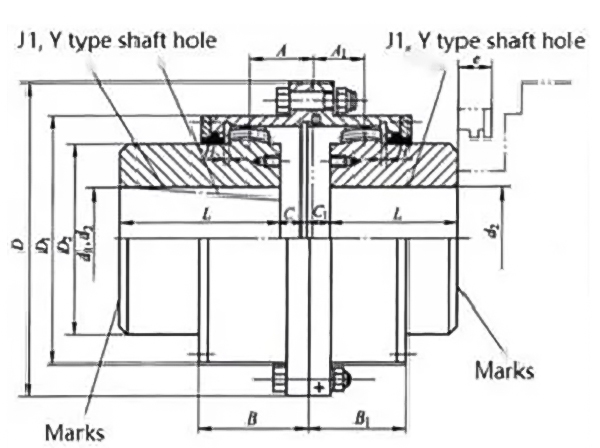

4. Structure compacte et conçue avec précision : Comme illustré dans les schémas structurels, l'ensemble d'accouplement présente une conception de précision dans laquelle le manchon extérieur est solidement boulonné au mécanisme d'engrenage interne, facilitant un accouplement de puissance très efficace.

Principaux paramètres techniques :

En fonction du modèle et des spécifications spécifiques, la série GBD couvre un large éventail d'exigences d'application, allant des opérations légères aux opérations lourdes :

1. Couple nominal (Tn) : Allant de 1,6 kN·m (modèle GBD1) à 56 kN·m (modèle GBD10), la série répond à diverses demandes de transmission de puissance sur différents niveaux d'intensité.

2. Vitesse autorisée (n) : Capable d'atteindre des vitesses allant jusqu'à 5 600 tr/min (pour les modèles plus petits), l'accouplement maintient des performances de rotation stables même dans les applications lourdes et à haute puissance.

3. Diamètre et longueur d'alésage : La série prend en charge une grande variété de dimensions d'alésage, avec des diamètres allant de 22 mm à 200 mm. De plus, il propose plusieurs configurations d'alésage, notamment le type Y, le type J1 et le type Z1, pour garantir une parfaite compatibilité avec les extensions d'arbre de différents types de moteurs.

4. Lubrification et entretien : Le produit dispose d'un réservoir interne dédié au stockage du lubrifiant. Selon la taille spécifique du modèle, le volume de remplissage de graisse varie de 107 ml à 1 320 ml, garantissant une lubrification complète des surfaces des dents d'engrenage.

Champs d'application :

En raison de leur capacité de charge et de leur stabilité exceptionnelles, les accouplements de type GBD sont largement utilisés dans les industries suivantes :

1. Équipements métallurgiques et miniers

2. Machines de levage et de transport (par exemple, équipements portuaires)

3. Équipements d'ingénierie hydraulique et machines de fabrication du papier

4. Autres systèmes d'entraînement industriels robustes

Installation et entretien :

La conception du couplage de type GBD donne la priorité à la commodité de l'utilisateur ; ses procédures d'installation et de retrait ont été rationalisées pour faciliter la maintenance et l'entretien de routine par le personnel technique. Cette facilité de maintenance réduit non seulement les temps d'arrêt pour réparations, mais améliore également la rentabilité globale et la fiabilité opérationnelle de l'ensemble du système mécanique.
