Accouplement de chaîne à rouleaux LC (Q/YL 17031X-2018)

Name: Accouplement de chaîne à rouleaux LC (Q/YL 17031X-2018)
Rating: 5 (99 reviews)

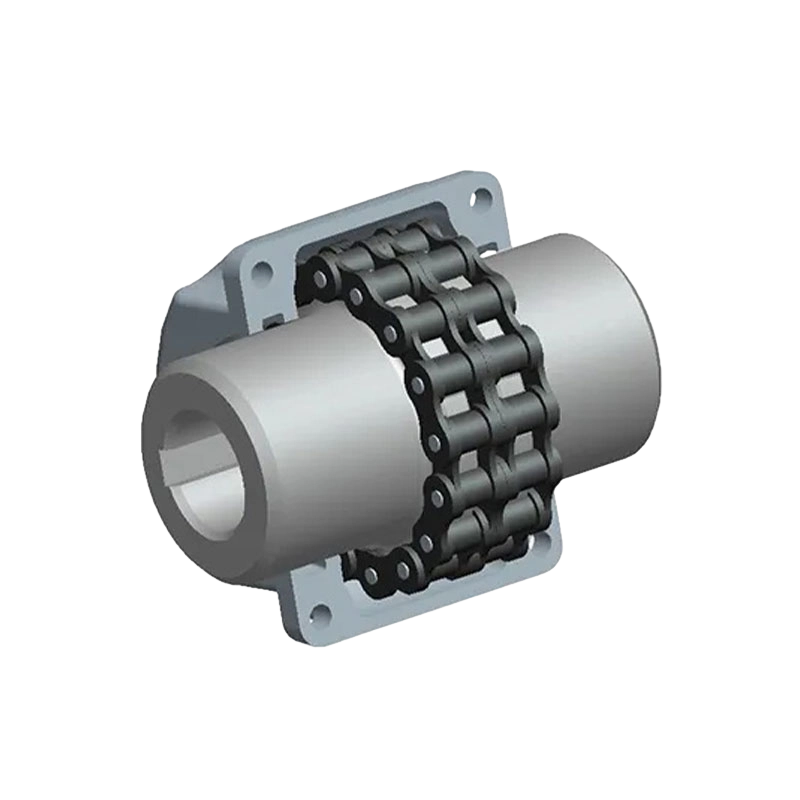

L'accouplement à chaîne à rouleaux de type LC adopte une structure combinée de chaîne à double rangée et de pignons parallèles, possédant d'excellentes performances de compensation de déplacement multidirectionnel, avec une compensation de déplacement axial jusqu'à 9,5 mm et une compensation de déplacement radial jusqu'à 1,27 mm. Cette série a une plage de couple nominal de 40 à 25 000 N·m et une vitesse maximale de 4 500 tr/min avec un capot de protection, garantissant une transmission de puissance stable et efficace dans des conditions de charge élevée et de vitesse élevée.

L'accouplement à chaîne à rouleaux de type LC présente une structure simplifiée, permettant l'installation et le retrait de la chaîne sans déplacer les deux arbres, simplifiant ainsi considérablement les procédures de maintenance. Il est particulièrement adapté aux environnements industriels difficiles tels que les conditions humides, poussiéreuses et à haute température. Malgré sa forte adaptabilité environnementale, son utilisation doit être évitée dans des conditions de démarrages et d'arrêts fréquents, d'inversions ou de charges d'impact sévères pour garantir la fiabilité à long terme du système de transmission.

Contacterez-nous

Téléchargement PDF

PRÉCV: Accouplement à chaîne à rouleaux de type KC (Q/YL 17032X-2018)
SUIV: Accouplement à trou d'arbre cylindrique de type QGCA, accouplement à rouleaux sphériques (Q/YJ 16030X-2018)

Paramètres du produit

Envoyer un message

PARAMÈTRES TECHNIQUES

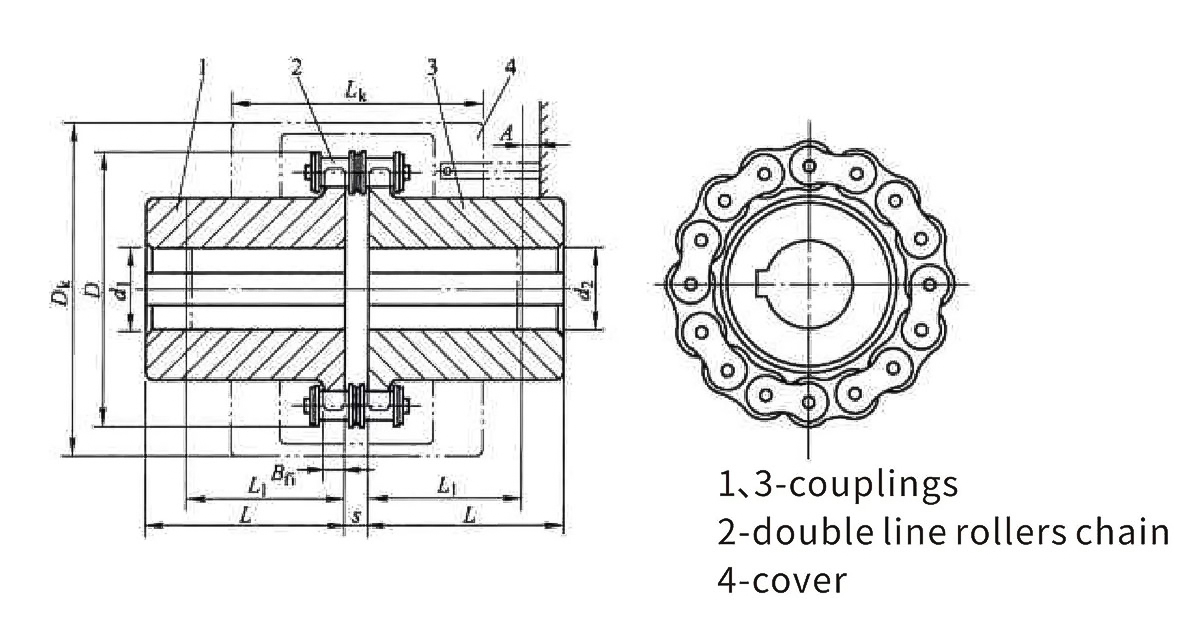

Paramètres de base et dimensions principales de l'accouplement à chaîne à rouleaux LC (GB/T6069-2002)

Tapez	Couple nominal N.m	Vitesse autorisée [n]/r.min⁻¹		Diamètre du trou d'arbre d₁,d₂	Longueur du trou d'arbre		Numéro de chaîne	Pas de chaîne	Numéro de vitesse	D	b _n	S	D _k maximumimum	L _k maximumimum	Masse m/kg	Moment d'inertie l/kg·m²	Montant de l’indemnisation admissible
		Pas de couverture	Avec couverture		Y	J₁											Radiale △	Axiale △	Angulaire △a/(°)
LC1	40	1400	4500	16.18.19.	42		06B	9.525	14	51.06	5.3	4.9	70	70	0.4	0.0001	0.19	1.414	1
				20	52	38
LC2	63	1250	4500	19	42		06B	9.525	16	57.08	5.3	4.9	75	75	0.7	0.0002	0.19	1.414	1
				20.22.24	52	38
LC3	100	1000	4000	20.22.24	52	38	08B	12.7	14	68.88	7.2	6.7	85	80	1.1	0.00038	0.25	1.9	1
				25	62	44
LC4	160	1000	4000	24	52		08B	12.7	16	76.91	7.2	6.7	95	88	1.8	0.00086	0.25	1.9	1
				25.28.	62	44
				30.32.	82	60
LC5	250	800	3150	28	62		10A	15.875	16	94.46	8.9	9.2	112	100	3.2	0.0025	0.32	2.3	1
				30.32.35.38	82	64
				40	112	84
LC6	400	630	2500	32.35.38	82	60	10A	15.875	20	116.57	8.9	9.2	140	105	5	0.0058	0.32	2.3	1
				40.42.45.48.50	112	84
LC7	630	630		40.42.45.48.50.55	112	84	12A	19.05	18	127.78	11.9	10.9	150	122	7.4	0.012	0.38	2.8	1
				60	142	107
LC8	1000	500	2240	45.48.50.55	112	84	16A	25.4	16	154.33	15	14.3	180	135	11.1	0.025	0.5	3.8	1
				60.65.70	142	107
LC9	1600	400	2000	50.55.	112	84	16A	25.4	20	186.5	15	14.3	215	145	20	0.0061		3.8	1
				60.65.70.75	142	107
				80	172	132
LC10	2500	315	1600	60.65.70.75	142	107	20A	31.75	18	213.02	18	17.8	245	165	26.1	0.079	0.63	4.7	1
				80.85.90	172	132
LC11	4000	250	1500	75	142	167	24A	38.1	16	213.49	24	21.5	270	195	39.2	0.188	0.76	5.7	1
				80.85.90.95	172	132
				100	212	167
LC12	6300		1250	85.90.95	172	167	28A	44.45	16	270.08	24	24.9	310	205	59.4	0.38	0.88	6.6	1
				100.110.120	212	202
LC13	10000	200	1120	100.110.120.125	212	167	32A	50.8	18	340.8	30	28.6	380	230	86.5	0.869	1	7.6	1
				130.140.	252	202
LC14	16000	200	1000	120.125.	212	167	32A	50.8	22	405.22	30	28.6	450	250	150.8	2.06	1	7.6	1
				130.140.150	252	202
				160	302	242
LC15	25000	200	900	140.150.	252	202	40A	63.5	20	466.25	36	35.6	510	285	234.4	4.37	1.27	9.5	1
				160.170.180	302	242
				190	352	282

Remarque :

1. Lorsqu'il y a un couvercle, ajouter "F" après le modèle, 1 cas d'accouplement GL5, et passer au GL5F lorsqu'il y a un couvercle.
2. La masse d'accouplement et le moment d'inertie indiqués dans le tableau sont des valeurs approximatives.
