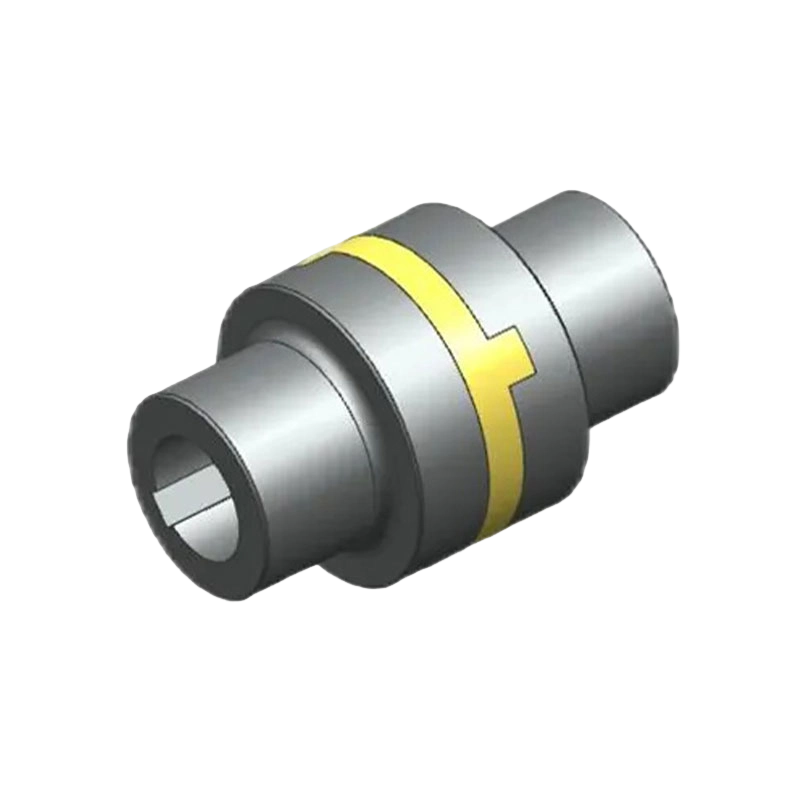

Accouplement à curseur croisé de type HJ (Q/YH 18033X-2018)

Name: Accouplement à curseur croisé de type HJ (Q/YH 18033X-2018)
Rating: 5 (99 reviews)

Accouplements à curseur croisé de type HJ (conformes à la norme Q/YH 18033X-2018) vont de 120 N·m à 63 000 N·m et sont largement utilisés dans les centres d'usinage CNC, l'automatisation robotique, les équipements médicaux et l'aérospatiale, des domaines avec des exigences strictes en matière de positionnement et de contrôle de mouvement précis.

Avec sa structure compacte et légère et son excellente résistance à la corrosion, cet accouplement réduit non seulement efficacement les besoins de maintenance des équipements et les besoins en espace, mais améliore également considérablement la fiabilité à long terme des systèmes mécaniques de précision dans des conditions de fonctionnement complexes grâce à un processus d'installation simple et un fonctionnement fluide.

Contacterez-nous

Téléchargement PDF

PRÉCV: Accouplement coulissant de type HN
SUIV: Accouplement à chaîne à rouleaux de type KC (Q/YL 17032X-2018)

Paramètres du produit

Envoyer un message

PARAMÈTRES TECHNIQUES

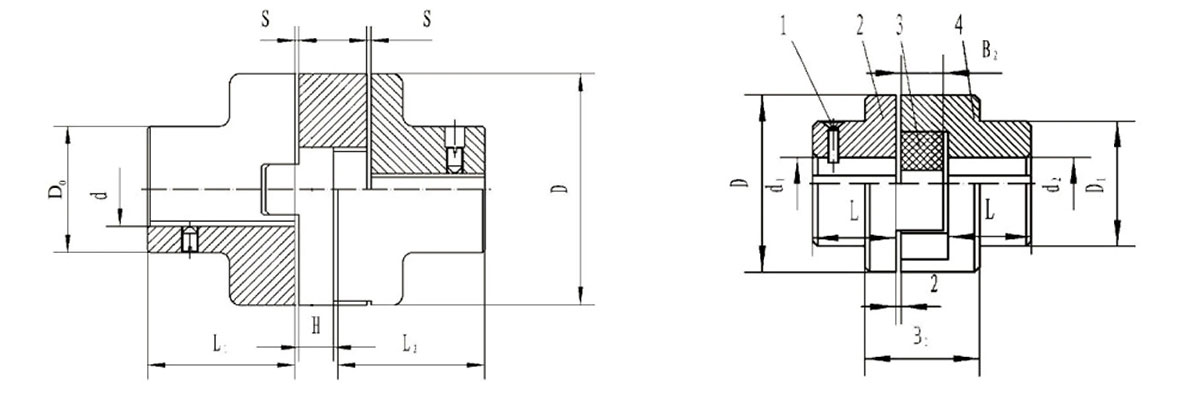

1、Vis 2、Demi-accouplement 3、Curseur 4、Demi-accouplement

Paramètres de base et dimensions principales de l'accouplement à glissière croisée de type HJ

Tapez	Couple nominal Tn(N.m)	Vitesse autorisée [n]r/min	Diamètre du trou d'arbre	D	D₁	L	H	S	Moment d'inertie (kg·m²)	Messe /kg
HJ70	120	250	15-18	70	32	42	14	0.5	0.002	1.5
HJ90	250	250	20-30	90	45	52	14	0.5	0.008	2.6
HJ100	500	250	36-40	100	60	70	19	0.5	0.026	5.5
HJ130	800	250	45-50	130	80	90	19	0.5	0.07	10
HJ150	1250	250	55-60	150	95	112	19	0.5	0.14	15.5
HJ170	2000	250	65-70	170	105	125	24	1	0.25	22.5
HJ190	3200	250	75-80	190	110	140	29	1	0.5	31.5
HJ210	5000	250	80-90	210	130	160	33	1	0.9	45
HJ240	8000	250	95-100	240	140	180	33	1	1.6	59.5
HJ260	9000	250	70-130	260	160	190	33	1	2	76
HJ280	10000	100	80-120	280	170	200	33	1	3	94.3
HJ300	13000	100	90-150	300	180	210	43	1	4.3	131
HJ320	16000	100	130-140	320	190	220	43	1	5.7	145
HJ340	20000	100	150	340	210	250	48	1	8.4	185
HJ360	32500	100	110-170	360	240	280	48	1.5	19.2	223
HJ400	38700	80	120-200	400	260	300	48	2	26.1	258
HJ460	63000	70	150-220	460	300	350	58	2	62.9	390
