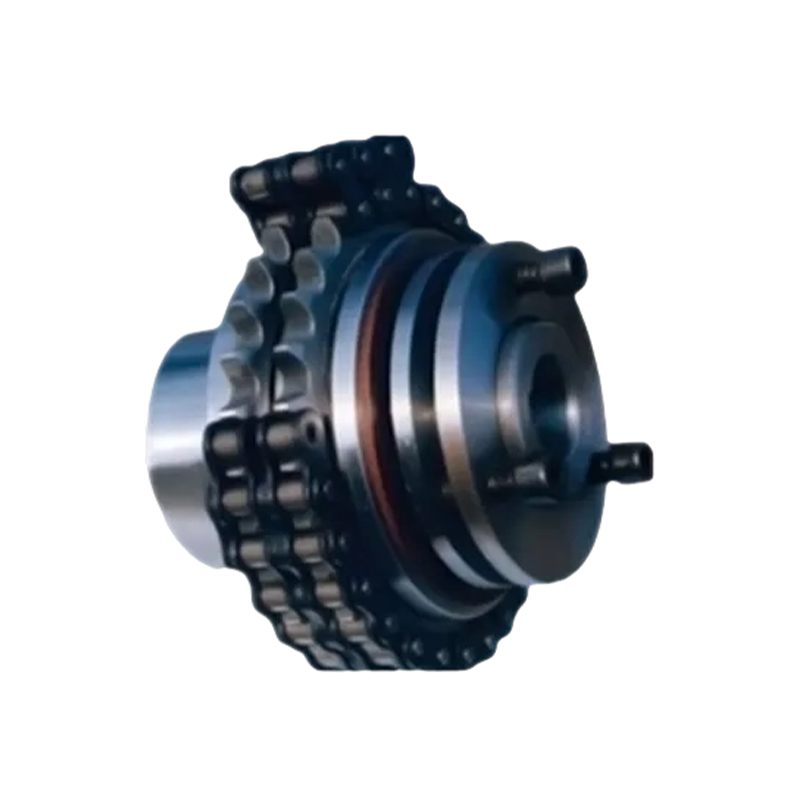

Accouplement de sécurité à friction de type MAC (Q/YA41001X-2018)

Name: Accouplement de sécurité à friction de type MAC (Q/YA41001X-2018)
Rating: 5 (99 reviews)

Accouplement de sécurité à friction MAC (conforme à la norme Q/YA41001X-2018) est un composant industriel de base qui intègre une transmission de puissance efficace et une protection précise contre les surcharges. En tant que solution de transmission avancée développée par une usine professionnelle de couplage de sécurité, sa technologie de base réside dans le mécanisme de protection « glissement instantané de la paire de friction » : lorsque la charge du système dépasse le seuil de couple prédéfini, la paire de friction glissera immédiatement en douceur sans aucun impact ni fracture, isolant efficacement les contraintes de surcharge et assurant la sécurité absolue des moteurs, des arbres de transmission et des équipements terminaux coûteux. De plus, le produit offre une flexibilité de réglage du couple extrêmement élevée et les utilisateurs peuvent définir avec précision la valeur de protection en ajustant l'écrou à ressort ou la pression hydraulique. Cette logique de protection hautement contrôlable lui permet de démontrer une excellente fiabilité dans des conditions de travail complexes.

En termes d'indicateurs de performance et d'efficacité de maintenance, le couple nominal de cette série couvre une large plage de 6,3 N · m à 9 500 N · m, et l'efficacité de la transmission est généralement maintenue au-dessus de 95 %, démontrant pleinement l'expertise technique des produits de haute qualité des fabricants d'accouplements de sécurité. Cet accouplement utilise des matériaux de friction résistants à l'usure et aux températures élevées (tels que la métallurgie des poudres à base de cuivre), qui peuvent rapidement restaurer une transmission normale même après des glissements fréquents sans avoir besoin de remplacer des pièces, réduisant ainsi considérablement les coûts d'exploitation et de maintenance de l'entreprise. Avec son excellente capacité de compensation de déplacement et ses caractéristiques d'absorption des chocs et de réduction du bruit, ce produit est devenu une barrière de protection de sécurité indispensable dans les domaines industriels lourds tels que la métallurgie, les mines, les machines portuaires et les équipements de transport grâce à la large offre de fournisseurs d'accouplements de sécurité.

Contacterez-nous

Téléchargement PDF

PRÉCV: Aucun article précédent
SUIV: Aucun article suivant

Paramètres du produit

Envoyer un message

PARAMÈTRES TECHNIQUES

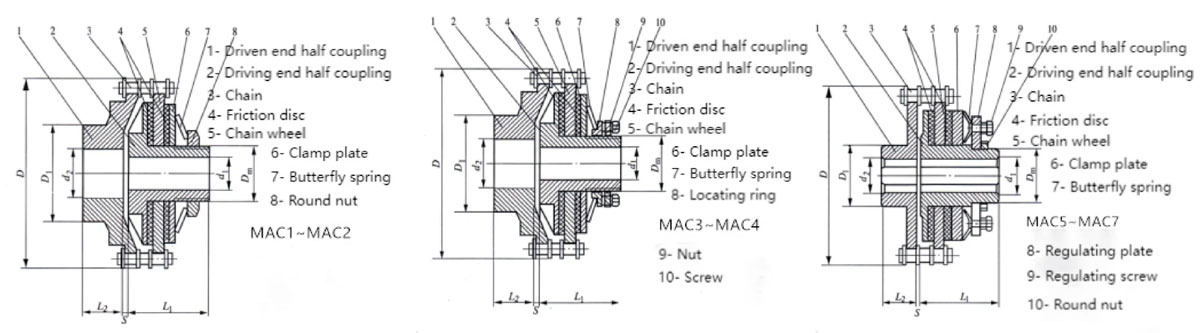

Paramètres de base et dimensions principales de l'accouplement de sécurité à friction MAC

Tapez	Couple nominal N·m		Vitesse admissible [n]/r.min⁻¹	Fin conduite		Fin conduite		D	D _m	D₁	S	Masse /kg	Inertie /kg·m²
				Diamètre du trou d'arbre	Longueur Y	Diamètre du trou d'arbre	Longueur Y
	min	maximum		d₁	L₁	d₂	L₂
MAC1Q	6.3	28	1000	10,11,12,14,16,18,19	52	14	27	101	M33 × 1,5	60	3.7	3.0	0.003
						16,18,19	30
						20,22,24	38
						25,28	44
MAC1Z	14	56		16,18,19,20,22,24	52	18,19	30
						20,22,24	38
						25,28	44
						30,32,35,38	60
MAC2Q	20	80	800	16,18,19,20,22,24,25	62	18,19	30	137	M42×1,5	80	4.2	8.0	0.014
						20,22,24	38
						25,28	44
						30,32,35,38	60
MAC2Z	40	140		19,20,22,24,25,28	62	20,22,24	38
						30,32,35,38	44
						40,42,45	60
MAC3Q	63	224	500	20,22,24,25,28	75	20,22,24	38	188	M65×2	110	3.7	18.9	0.061
						25,28	44
				30,32,35	82	30,32,35,38	60
						40,42,45,48	84
MAC3Z	90	400		25,28	75	30,32,35,38	60
				30,32,35,38	82	40,42,45,48	84
				40,42,45	112	50,55,56	84
						60,63,65	10
MAC4Q	125	560	400	30,32,35,38	100	30,32,35,38	60	250	M90x2	150	5.2	46.5	0.658
				40,42,45,48,50	112	40,42,45,48,50,55,56	84
						60,63,65,70	10
MAC4Z	224	1120		35,38	100	40,42,45,48,50,55,56	84
				40,42,45,48,50,55	112	60,63,65,70,71,75	10
				60,63	142	80,85,90	13
MAC5Q	400	1400	300	38,40,42,45,48,50	120	40,42,45,48,50,55,56	84	354	M100x2	130	5.8	76.5	0.921
				60,63,65	142	60,63,65,70,71,75	10
MAC5Z	630	2000		42,45,48,50,55 56	120	45.48.50.55.56	84
				60,63,65,70,71	142	60,63,65,70,71,75	10
						80,85	13
MAC6Q	900	2800	200	45,48,50,55,56,60, 63,65,70,71,75	150	45,48,50,55,56	84	470	M150x2	145	5.4	155	3.726
						60,63,65,70,71,75	10
						80,85	13
MAC6Z	2000	4000		65,70,71,75	150	65,70,71,75	10
				80,85,90,95	172	80,85,90,95	13
				100	212	100	16
MAC7Q	2500	5000	140	70,71,75,80,85,90,95	190	80,85,90,95	13	631	M190x3	250	10	335	8.249
						100 110 120 125	16
				100 110	212	130 140	20
MAC7Z	4700	9500		95	190	110 120 125	16
				100 110 120 125	212	130 140,150	20
				130	252	160 170	24
