Accouplement de tambour GJC (Q/YJ 16028X-2018)

Name: Accouplement de tambour GJC (Q/YJ 16028X-2018)
Rating: 5 (99 reviews)

Présentation du produit :

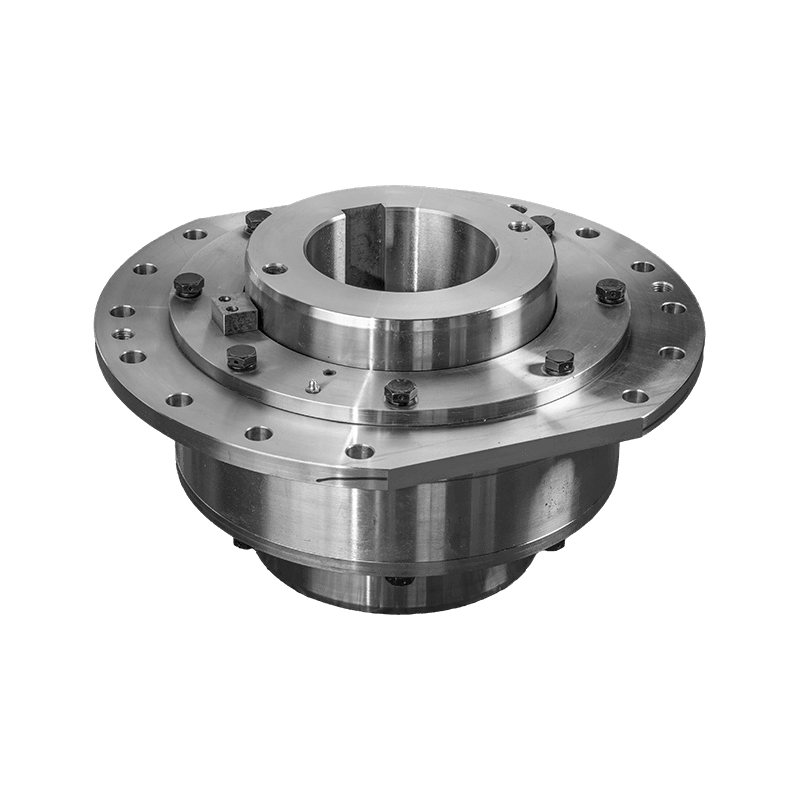

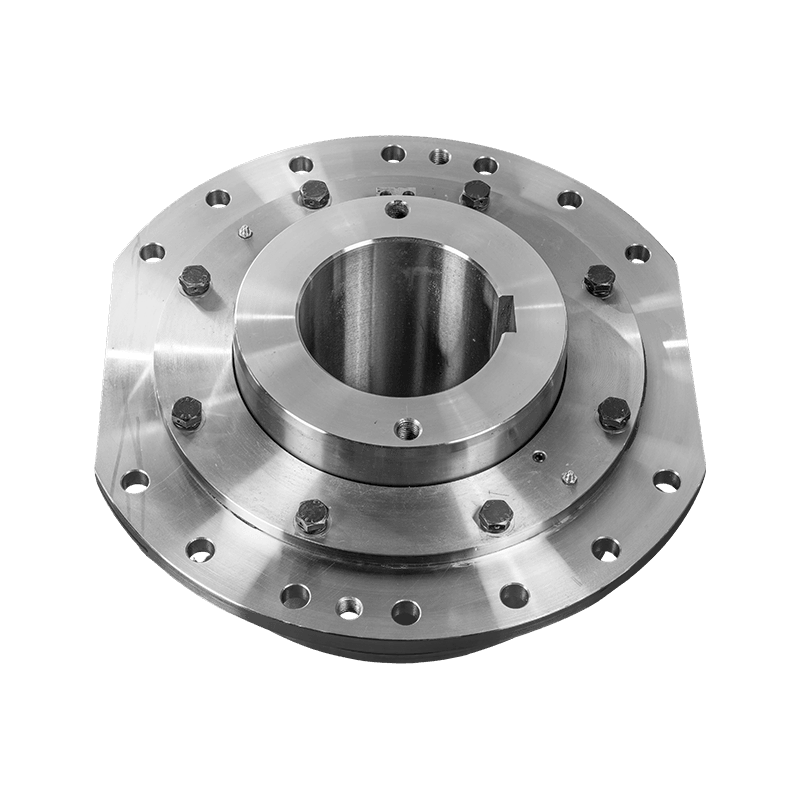

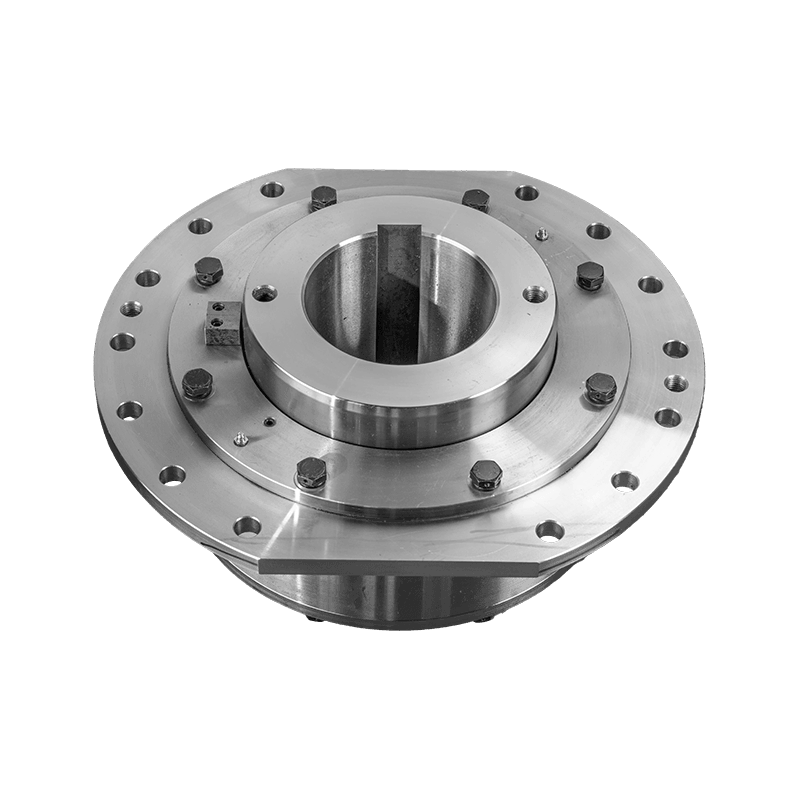

L'accouplement à tambour de type GJC (standard : Q/YJ 16028X-2018) est un composant de transmission flexible haute performance spécialement conçu pour les tambours des engins de levage (tels que diverses grues et treuils). Ce produit combine la flexibilité des engrenages à tambour avec la rigidité structurelle requise pour les charges lourdes, ce qui en fait un élément de connexion essentiel dans les systèmes d'entraînement de grue.

Avantages principaux et caractéristiques fonctionnelles :

1. Excellente capacité de compensation angulaire : Utilisant une conception avancée d'engrenage à tambour, il permet un déplacement angulaire important entre les deux arbres (généralement ±0,5°). Cette caractéristique lui permet de s'adapter parfaitement aux erreurs d'installation entre l'arbre du tambour et l'arbre réducteur dans les machines de levage, ainsi qu'au désalignement dynamique pendant le fonctionnement.

2. Capacité de charge élevée et rigidité structurelle : L'accouplement de type GJC possède une capacité de transmission de couple extrêmement élevée, avec une conception structurelle compacte et robuste. Il peut résister aux énormes charges d’impact et aux vibrations à haute fréquence couramment rencontrées lors des opérations de levage, répondant ainsi parfaitement aux exigences des conditions difficiles.

3. Système de lubrification et d’étanchéité supérieur : Équipé d'un dispositif d'étanchéité très fiable, le produit empêche efficacement les fuites de lubrifiant et bloque strictement l'intrusion de poussière et d'humidité. Cette conception réduit considérablement l'usure de la surface des dents, prolongeant ainsi considérablement la durée de vie de l'équipement.

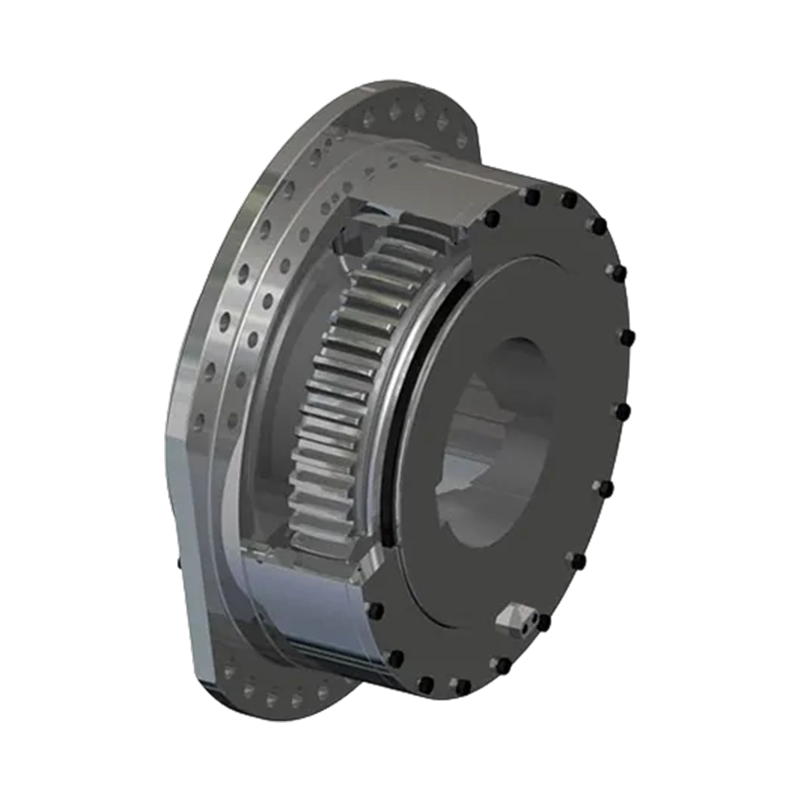

4. Connexion de tambour dédiée : Cet accouplement est optimisé pour les entraînements de tambour, utilisant généralement une couronne d'engrenage interne directement reliée au boîtier du tambour (par soudage ou boulonnage), tandis que le manchon d'engrenage externe se connecte à l'arbre de sortie du réducteur, permettant ainsi un entraînement efficace de la puissance.

5. Installation et entretien pratiques : La conception permet un certain degré d'ajustement sous charge, et certains modèles prennent en charge l'installation ou le démontage axial, simplifiant considérablement la maintenance dans les espaces de travail confinés.

Contacterez-nous

Téléchargement PDF

PRÉCV: Accouplement à cannelure développante de type QGC, accouplement à rouleaux sphériques (Q/YJ16029X-2018)
SUIV: Accouplement de tambour de type QJC (Q/YJ16027X-2018)

Paramètres du produit

Envoyer un message

PARAMÈTRES TECHNIQUES

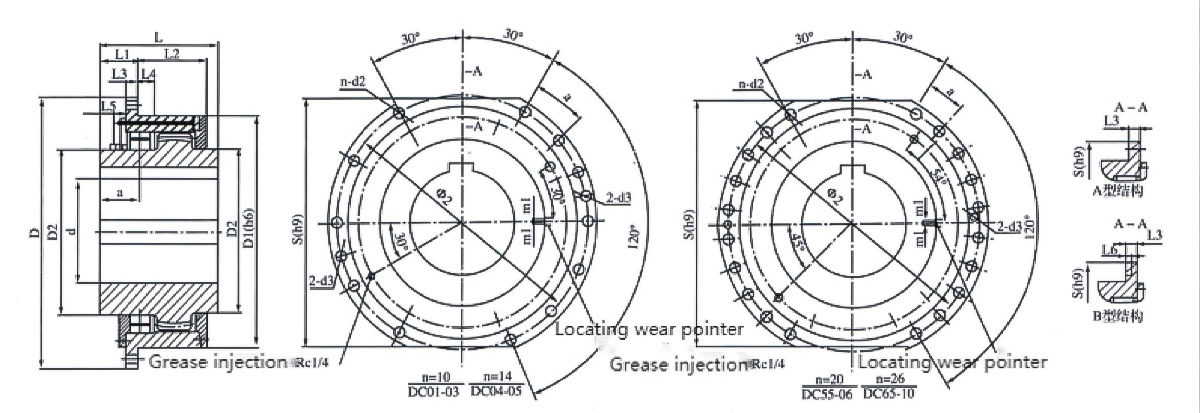

Paramètres de base et dimensions principales de l'accouplement à tambour GJC

Tapez	Autorisé vitesse	Nominal couple	Radiale charger	Trou d'essieu		Dimension hors tout (mm)									Dimension de connexion de la bobine							Échelle d'usure ml	Axiale dédouanement X _{maximumimumimumimumimum}	Position de charge e	Instant de inertie I/kg·m²	Messe m/kg
	n _{maximumimumimumimumimum}	T _{maximumimumimumimumimum}	F _{maximumimumimumimumimum}	Diamètre	Longueur	D	D₁	D₂	L₁	L₂	L₃	L₄	L₅	L₆	S	Φ2	n-d₂	Boulon	a	d₃	r
	tr/min	KN·m	KN	d _{maximumimumimumimumimum}	L _min	mm									mm							mm
GJC01A	200	16	18	110	185	400	280	180	80	85	15	25	26	11	360	360	10-18	M16	30	M16	2.5	1	±2,5	88	1	80
GJC01B											20
GJC02A	200	22.4	25	125	200	420	310	212	80	95	15	25	26	11	380	380	10-18	M16	30	M16	2.5	1	±2,5	88	1.5	100
GJC02B											20
GJC03A	200	31.5	35.5	150	225	450	340	230	80	105	20	25	34	11	400	400	10-22	M20	30	M20	2.5	1	±2,5	88	2.5	120
GJC03B
GJC35A	200	45	50	160	235	510	400	250	95	115	20	30	34	15	460	460	10-22	M20	30	M20	2.5	1.4	±2,5	106	3	150
GJC35B											25
GJC04A	200	63	71	200	250	550	420	280	95	130	20	30	34	15	500	500	14-22	M20	20	M20	2.5	1.4	±2,5	106	4.5	190
GJC04B											25
GJC05A	200	90	90	220	265	580	450	315	95	145	20	30	34	15	530	530	14-22	M20	20	M20	2.5	1.4	±2,5	110	7.25	245
GJC05B											25
GJC55A	200	125	112	240	290	620	500	345	101	160	25	35	35	19	560	560	20-22	M20	13.3	M20	2.5	1.8	±2,5	110	10.3	330
GJC55B											30
GJC06A	200	160	140	260	300	650	530	375	101	170	25	35	35	19	580	600	20-22	M20	13.3	M20	2.5	1.8	±2,5	116	15.5	385
GJC06B											30
GJC65A	200	190	165	270	300	665	545	387	101	175	25	35	35	19	590	615	25-22	M20	10	M20	4	1.8	±2,5	116	18.3	435
GJC65B											30
GJC07A	200	250	180	280	310	680	560	400	101	180	25	35	35	19	600	630	26-22	M20	10	M20	4	1.8	±2,5	116	21.4	485
GJC07B											30
GJC08A	200	315	224	300	345	720	600	437	111	185	35	43	35	21	640	660	26-26	M24	10	M24	4	2.2	±2,5	118	30.6	550
GJC08B
GJC09A	200	450	280	340	380	780	670	487	111	213	35	43	35	21	700	730	26-26	M24	10	M24	4	2.2	±2,5	118	40.2	650
GJC09B
GJC10A	200	560	335	380	420	850	730	545	111	230	35	43	35	21	760	800	26-26	M24	10	M24	4	2.2	±2,5	120	65.1	890
GJC10B
GJC11B	200	710	450	420	420	950	800	600	120	240	40	50	36	26	840	880	26-32	M30	10	M24	5	3	±3	131	100	1000
GJC12B	200	1000	600	460	440	1010	850	650	127	256	46	50	36	30	890	940	26-32	M30	10	M24	5	3	±3	134	140	1225
GJC13B	200	1250	750	500	470	1090	930	720	137	282	50	55	36	32	960	1020	20-32	M30	10	M24	5	3	±3	145	207	1540
GJC14B	200	1600	900	540	490	1170	1010	780	140	297	55	60	36	36	1030	1100	26-32	M30	10	M30	5	3	±3	150	310	1922
GJC15B	200	2000	1100	580	510	1270	1090	840	145	318	60	70	36	40	1120	1200	26-32	M30	10	M30	5	3	±3	162	449	2395
GJC16B	200	2500	1300	640	540	1430	1240	960	145	346	60	70	36	40	1260	1360	26-32	M30	10	M30	6	4	±4	168	809	3370
GJC17B	200	3150	1600	700	570	1540	1340	1050	159	365	70	80	38	50	1360	1460	26-38	M36	10	M30	6	4	±4	181	1177	4170
GJC18B	200	4000	2000	780	600	1640	1440	1150	159	394	70	80	38	50	1460	1560	26-38	M36	10	M30	6	4	±4	191	1634	4930
