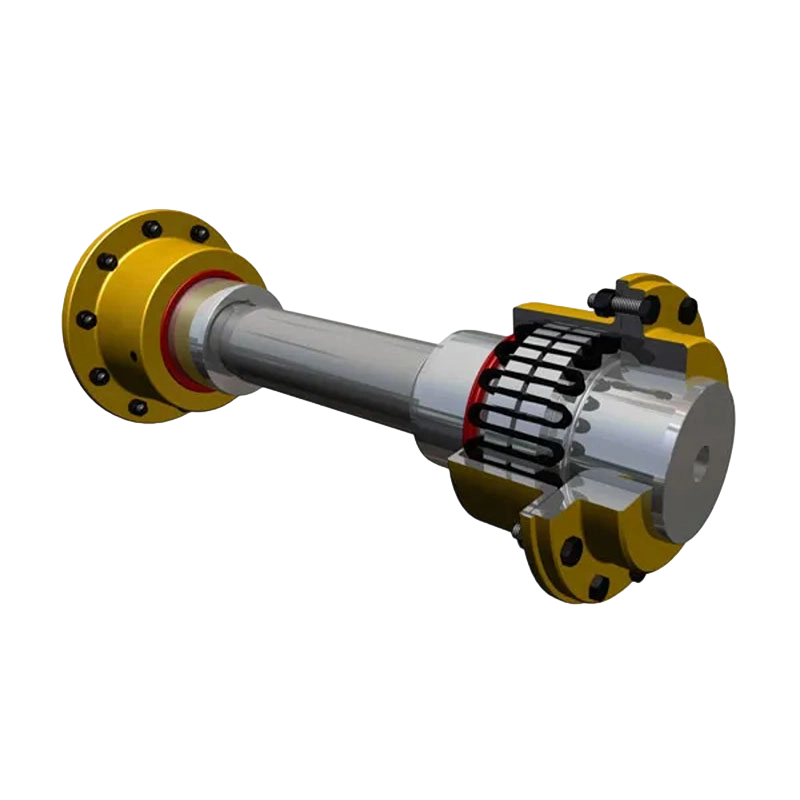

Accouplement à ressort serpent T50 avec arbre de connexion

L'accouplement à ressort serpentin est un autre nom pour l'accouplement à grille.

Un accouplement à ressort serpentin avec un arbre de connexion est un dispositif mécanique utilisé dans les applications de transmission de puissance pour connecter deux arbres, leur permettant de transmettre un couple tout en s'adaptant au désalignement, aux vibrations et à d'autres irrégularités de mouvement. Ce type d'accouplement est connu pour sa flexibilité, sa durabilité et sa capacité à fonctionner dans diverses conditions, ce qui le rend idéal pour une gamme d'applications industrielles.

Conception et structure

• Ressort Serpent : La caractéristique centrale de cet accouplement est le ressort serpent, qui est une bobine hélicoïdale ou une série de bobines pouvant fléchir dans plusieurs directions. Ce ressort permet à l'accouplement de s'adapter au désalignement angulaire, parallèle et axial entre les arbres connectés.
• Arbre de connexion : L'accouplement se connecte aux arbres des machines motrices et entraînées via des brides ou des moyeux qui fixent les extrémités du ressort serpent. L'arbre de liaison transmet le mouvement de rotation et le couple d'un arbre à l'autre.
• Matériaux : En règle générale, le ressort serpent est fabriqué à partir de matériaux à haute résistance et résistants à la fatigue tels que l'acier ou des alliages spécialisés. Les moyeux ou brides sont généralement fabriqués en acier, en acier inoxydable ou en d'autres métaux robustes pour garantir durabilité et fiabilité.

Fonctionnalité et avantages

• Flexibilité : La flexibilité inhérente du ressort serpent lui permet d'absorber les chocs, les vibrations et les désalignements mineurs qui se produisent pendant le fonctionnement, protégeant ainsi à la fois l'accouplement et les machines connectées.
• Durabilité : Conçus pour résister à des niveaux élevés de contrainte et de fatigue, les accouplements à ressorts serpentins ont une longue durée de vie opérationnelle, même dans des environnements exigeants.
• Entretien : Ces accouplements nécessitent généralement un entretien minimal en raison de leur conception simple mais efficace. Des inspections périodiques et une lubrification (si nécessaire) suffisent généralement à les maintenir dans un état de fonctionnement optimal.
• Performances : Les accouplements à ressort serpent offrent une transmission de couple constante et fiable, avec un jeu minimal et une rigidité en torsion élevée, garantissant un transfert de puissance efficace entre les arbres.

Applications

Les accouplements à ressort serpentin sont largement utilisés dans divers secteurs industriels, notamment :

• Fabrication : Pour connecter des équipements motorisés tels que des convoyeurs, des mélangeurs et des pompes.
• Automobile : Dans les systèmes de transmission pour relier les arbres de transmission, garantissant une distribution de puissance fluide.
• Aéronautique : Pour les arbres de liaison dans les systèmes de moteur et de commande, où la transmission précise du couple et la flexibilité sont cruciales.
• Marin : Dans les systèmes de propulsion des navires et les machines auxiliaires, où ils doivent résister à des conditions de fonctionnement difficiles.

Avantages

• Polyvalence : Convient à un large éventail d'applications en raison de leur capacité à gérer différents types de désalignement et de conditions opérationnelles.
• Absorption des chocs : Efficace pour amortir les vibrations et les chocs, ce qui protège les équipements connectés et prolonge leur durée de vie.
• Rentable : Offrant un équilibre entre performances, durabilité et faibles besoins d’entretien, les accouplements à ressort serpentin constituent une solution rentable pour de nombreuses exigences d’accouplement industriel.

Considérations

• Alignement : Bien que l'accouplement à ressort serpent puisse s'adapter à un désalignement, un désalignement excessif peut toujours entraîner une usure prématurée ou une défaillance. Une installation et un alignement corrects sont cruciaux.
• Capacité de charge : Il est important de sélectionner un accouplement avec la capacité de charge appropriée pour l'application spécifique afin d'éviter les surcharges et les dommages potentiels.

Conclusion
Les accouplements à ressort serpent avec arbres de liaison constituent une solution robuste et flexible pour les besoins de transmission de puissance dans diverses industries. Leur capacité à gérer les désalignements, à absorber les chocs et à assurer une transmission fiable du couple en fait un élément précieux pour garantir le bon fonctionnement des systèmes mécaniques. Lorsqu'ils sont choisis et entretenus correctement, ces accouplements peuvent améliorer considérablement les performances et la longévité des machines connectées.
